SJA1000 是一种独立控制器，用于移动目标和一般工业环境中的区域网络控制（CAN），它是PHILIPS半导体PCA82C200 CAN 控制器BasicCAN 的替代产品而且它增加了一种新的工作模式PeliCAN, 这种模式支持具有很多新特性的CAN 2.0B 协议.接下来，详细为你说下SJA1000引脚和功能 SJA1000的主要新特性
1.SJA1000引脚和功能

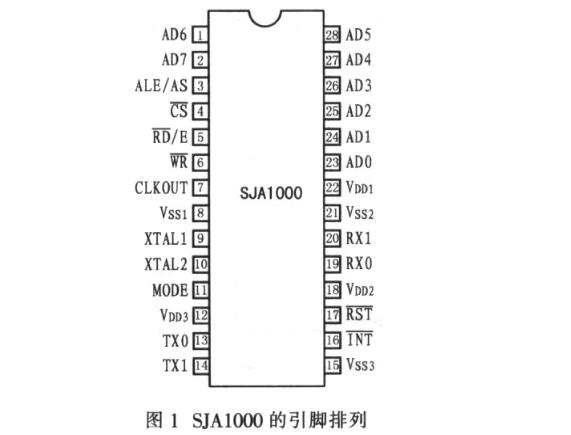

SJA1000的引脚排列如图所示，主要引脚的功能如下所述。
AD7－AD0：地址数据复用线。
ALE/AS：ALE输入信号（Intel模式）或AS输入信号（Motorola模式）。
CS：片选信号，低电平允许访问SJA1000。
RD/E：来自微控制器的RD信号（Intel模式）或E使能信号（Motorola模式）。
WR：来自微控制器的WR信号（Intel模式）或RD/WR使能信号（Motorola模式）。
CLKOUT：SJA1000产生用于微控制器的时钟输出信号；时钟信号由内置晶体振荡器通过可编程除法器产生；时钟除法寄存器中的时钟停止位能使该引脚无效。
VDD1和VSS1：逻辑电路5V电源和逻辑电路地。
XTAL：晶体振荡器放大器输入，外部晶体振荡器信号由该脚输入。
XTAL2：晶体振荡器放大器输出，当使用外部晶体振荡器信号时，该输出引脚必须开路。
VDD3和VSS3：输出驱动5V电源和输出驱动地。
TX0和TX1：CAN输出驱动器0和1输出到物理总线。
INT：中断输出，用于触发微控制器中断；内部中断寄存器的任何位置位，INT将低电平输出；INT为开环输出；该引脚为低电平将电路从睡眠状态激活。
RST：复位输入，用于复位CAN接口（低电平有效）。
VDD2和VSS2：输入比较器5V电源和输入比较器地。
RX0和RX1：从物理CAN总线输入到SJA1000的输入比较器。
SJA1000与微处理器的接口非常简单，微处理器以访问外部存储器的方式来访问SJA1000。由于SJA1000的内部寄存器分布在连续的地址内，所以完全可以把SJA1000当作外部RAM。在设计接口电路时，SJA1000的片选地址应与其他外部存储器的片选在逻辑上无冲突。
2.SJA1000的主要新特性
·引脚与PCA2C200型CAN控制器兼容。
·有扩展的接收缓冲器（64字节，先进先出FIFO）。
·支持CAN2.0A和CAN2.0B协议。
·支持11位和29位标识码。
·通信位速率可达1Mb/s。
·可与不同的微处理器接口。
·可编程的CAN输出驱动器配置。
