MODBUS TCP转EtherNet/IP协议转换网关 HT3S-EIS-MTP

HT3S-EIS-MTP是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到EtherNet/IP网络控制系统中，不需要对设备进行任何更改。只需连接配置，即可完成智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherNet/IP主站PLC/控制器。

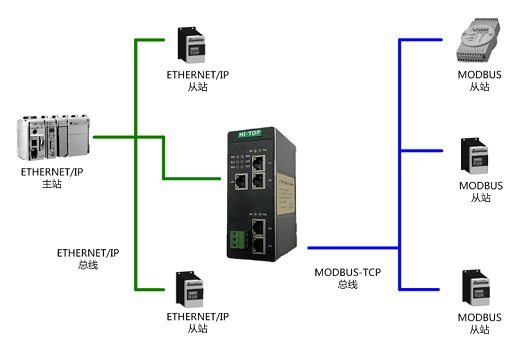

HT3S-EIS-MTP网关连接到EtherNet/IP总线中作为从站使用，连接到Modbus-TCP总线中作为主站（客户端）或从站（服务器）使用。

技术指标

ETHERNET/IP技术参数

• 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
• 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
• 支持 ODVA 标准 ETHERNET/IP 通信协议。
• 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

MODBUS-TCP技术参数

• 网关的MODBUS接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。
• 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
• 网关作为MODBUS 主站，可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

• 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。
• 网关作为MODBUS 从站，端口号支持501~504。

电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
