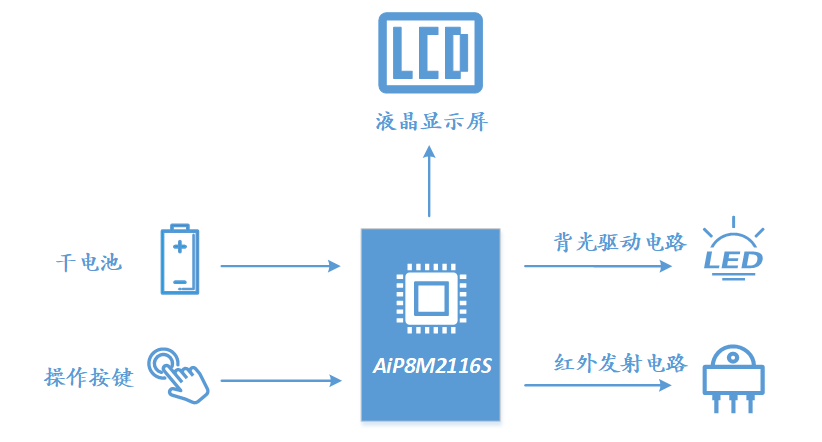

AiP8M2116S/AiP8M2115S是低功耗8051内核MCU，内置16KB MTP ROM、256B XRAM、256B IRAM，内部集成Timer0/1/2、REM、UART、LCD、RTC、和12bit-ADC。AiP8M2116S是一款LCD型低功耗8051内核MCU，具有低功耗特点，可应用于空调遥控器领域。
主要特点
- 内核：1T 8051
- 工作电压：1.8V~3.6V
- 工作模式：普通模式、空闲模式、停止模式
- 工作电流：2mA（VDD=3V，fsys=4MHz）
- 停止模式（LCD使能）：11uA（VDD=3V，fsys=4MHz）
- 停止模式（LCD关闭）：1.5uA（VDD=3V，fsys=4MHz）
- 存储容量：256B IRAM、256B XRAM、16KB MTP，MTP擦写次数100次。
- 时钟：内部4MHz高速振荡、内部32.768kHz低速振荡、外部32.768kHz晶振
- 通信接口：UART
- REM：红外编码及驱动模块，最大驱动电流500mA
- LCD：4COM*30SEG或5COM*29SEG，支持内建电压稳定型，升压电路只需外接2个电容
- LED背光驱动：驱动电流20mA，驱动电压4V/3.8V/3.6V/2.5V四档可选，支持白光LED背光

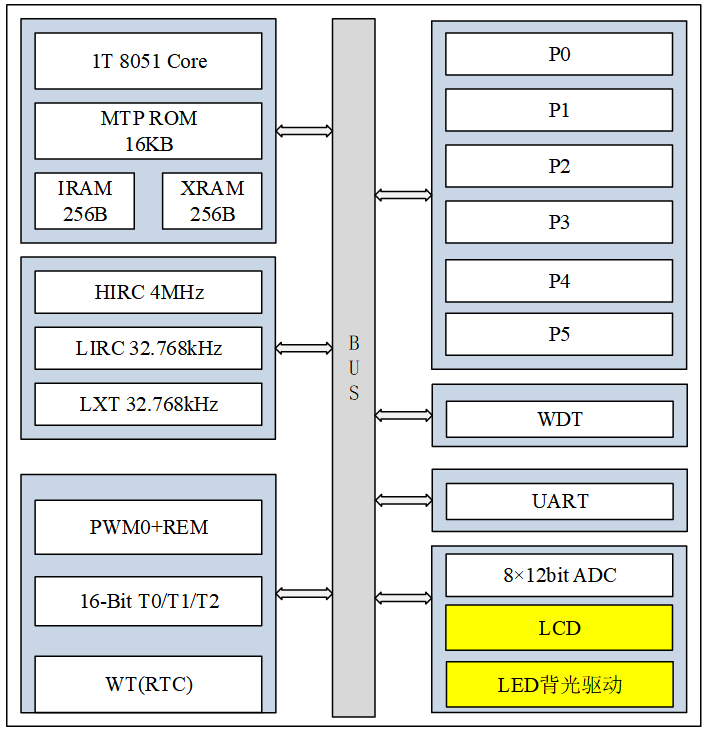

功能框图
引脚排列图

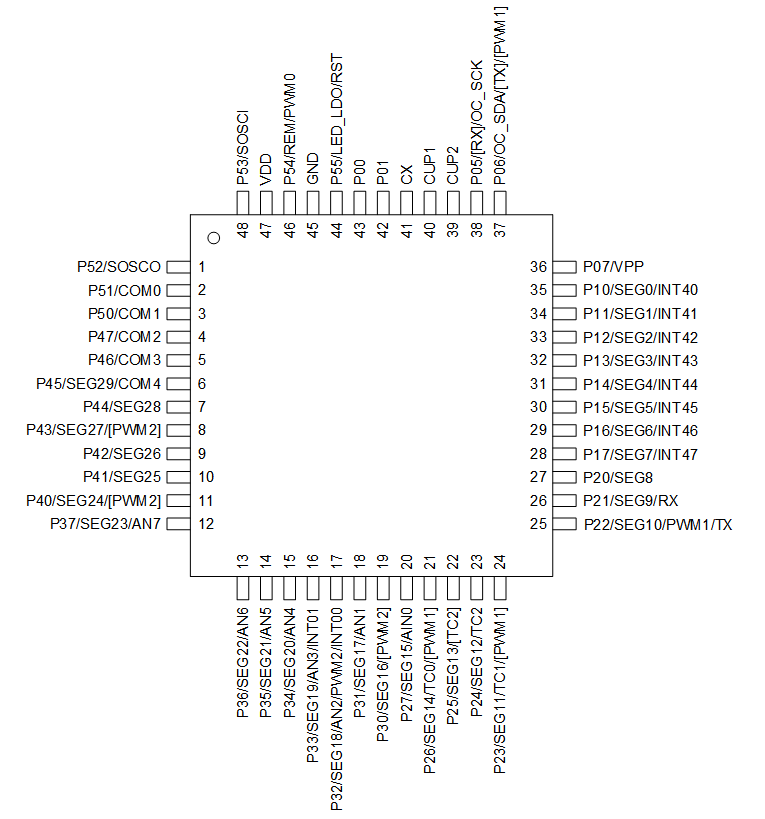

AiP8M2116S--LQFP48

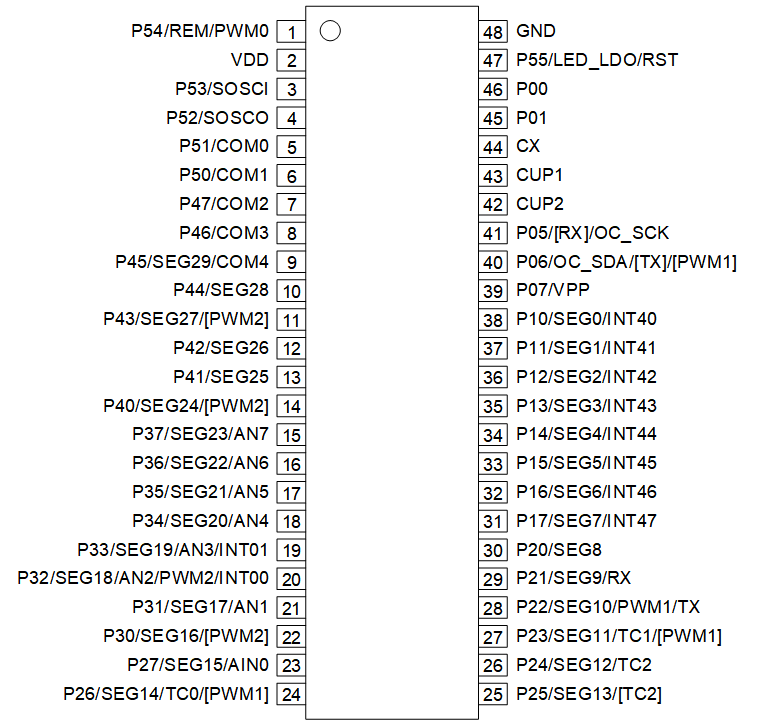

AiP8M2116S--SSOP48
