在工业控制、电源管理等场景中，电流检测的精准度、抗干扰能力和适配范围直接决定系统可靠性。AiP8280作为一款专为严苛场景设计的电流检测放大器，以超宽共模电压、超低误差和高速响应三大核心优势，打破传统检测局限，成为工程师手中的精准检测利器。

AiP8280是一款电流检测放大器，工作电压范围为2.7V至30V，可测量分流电阻两端2.7V-120V宽共模电压降；提供五档增益，超低失调电压兼具1.1MHz高带宽（20V/V增益下）。

产品优势

• 超宽共模电压，适配多场景：120V宽共模电压，直接测量分流电阻压降，无需电平转换。
• 极致测量精度，数据零偏移：±0.5%增益误差+120dB共模抑制比，低温漂设计，数据精准抗扰。
• 高速响应+灵活增益，适配多元需求：1.1MHz高带宽+5档增益（20-500V/V），适配高低速场景。
• SOT353超小封装：极致省空间，适配微型设备集成。

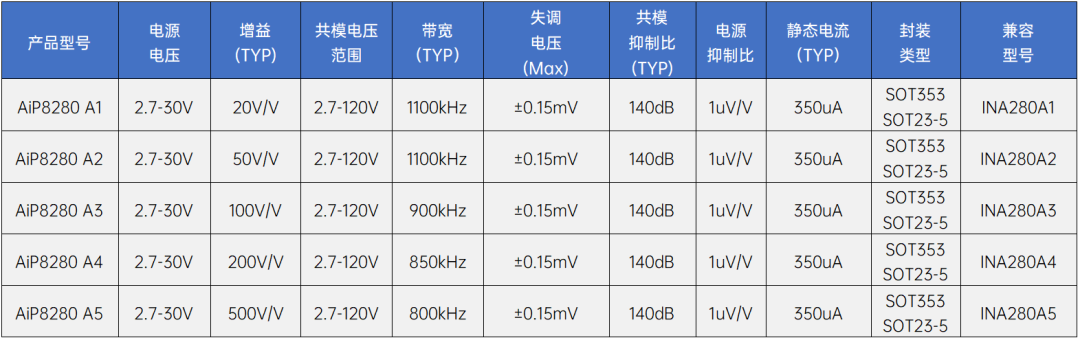

详细参数

主要特点

• 电源电压范围：2.7V-30V
• 共模电压范围：2.7V-120V
• 精度：增益误差：±0.5%（最大值）

  增益漂移：±20ppm/℃（最大值）

  失调电压：±150μV（最大值）

  失调漂移：±1μV/℃（最大值）

• 共模抑制比：120dB直流（最小值），85dB@50kHz
• 输出电压增益：20V/V（AiP8280 A1）

  50V/V（AiP8280 A2）

  100V/V（AiP8280 A3）

  200V/V（AiP8280 A4）

  500V/V（AiP8280 A5）

• 静态电流/通道：370μA（典型值）
• 高带宽：1.1MHz
• 封装形式：SOT23-5/SOT353

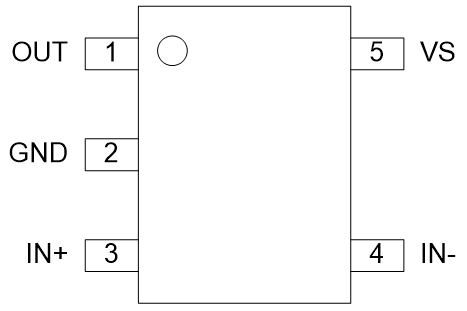

引脚排列图

AiP8280AX：

SOT23-5/SOT353

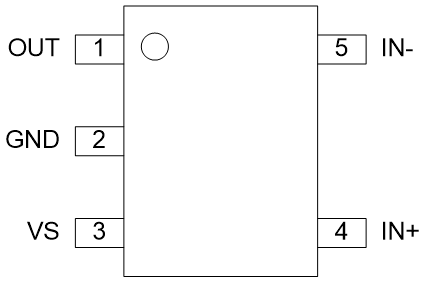

AiP8280BX：

SOT23-5
