AiP8S3408是一款触摸型8051内核MCU，内置8KB Flash、256B IRAM、256B XRAM、256B EEPROM，内部集成Timer0/1/5、WDT、UART、ADC，触摸采用CCT结构，无需片外触摸电容。
- 内核：1T 8051
- 工作电压范围:1.8~5.5V
- 工作模式：普通模式、空闲模式、停止模式
- 存储器：8KB Flash、256B IRAM、256B XRAM、256B EEPROM
- 时钟：内部16MHz高速振荡、内部低速32kHz振荡
- 低电压复位：5 level选择（1.6V~3.8V）
- 低电压检测：16 level选择（1.8V~4.2V）
- 中断：20个外部中断源、过零检测专用中断、9个内部中断源，中断优先级软件设置
- GPIO：26个多功能双向I/O口，支持独立弱上拉和弱下拉
- LED驱动：高电平驱动能力4档可选、低电平驱动能力2档可选
- 定时器：2个8位通用计时器T0/1，1个12位高级定时器T5支持LED单线通信
- 通信接口：1路UART
- 触摸模块：支持12个按键通道，无需片外触摸电容
- ADC：12位分辨率A/D转换器，内部2V/3V/4V/VDD基准电源
- 烧录：支持带电烧录、烧录口可映射
- 工作温度：-40~+105℃
- 封装形式：SOP16/SOP20/SOP28/SSOP24/SSOP28/QFN20/QFN24/QFN28

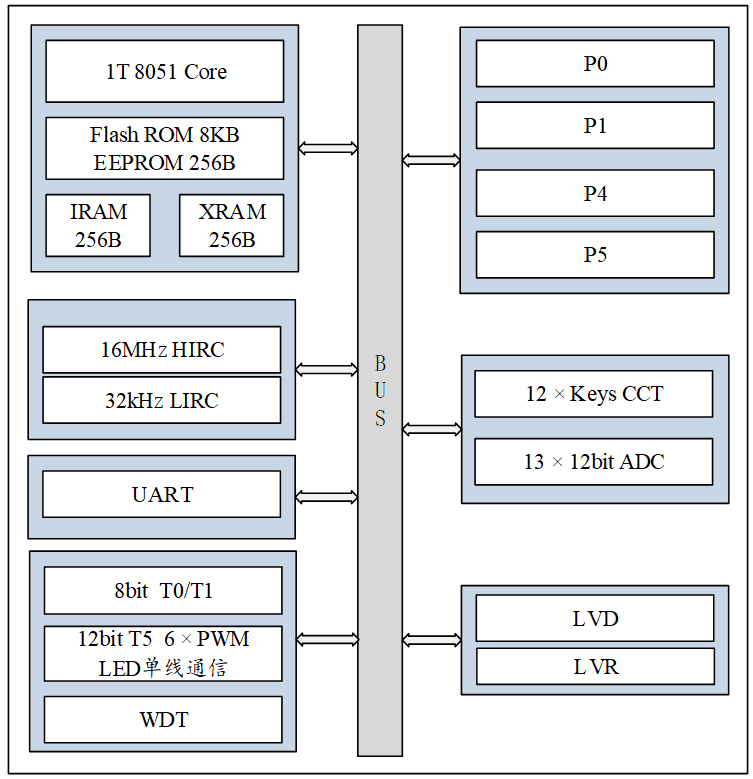

功能框图 Functional block diagram

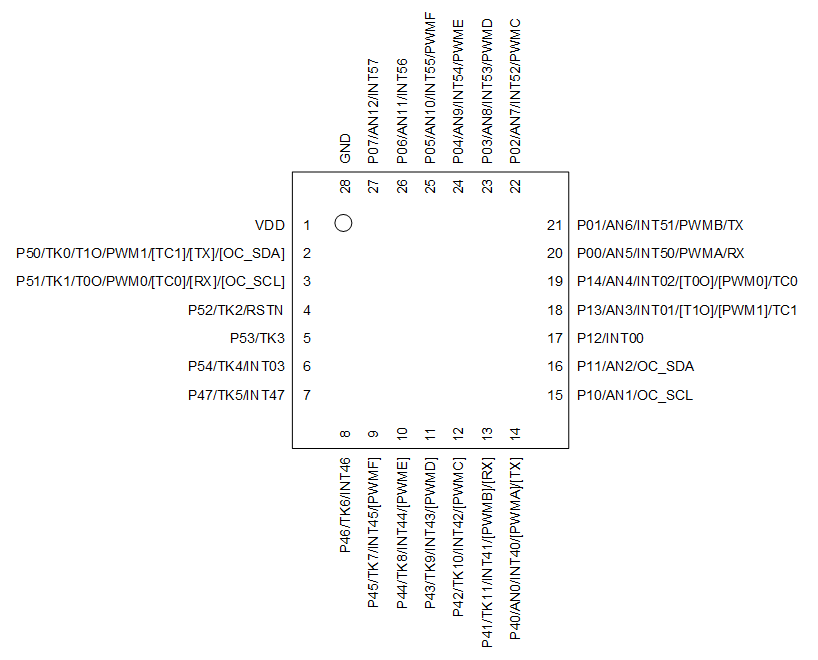

QFN28

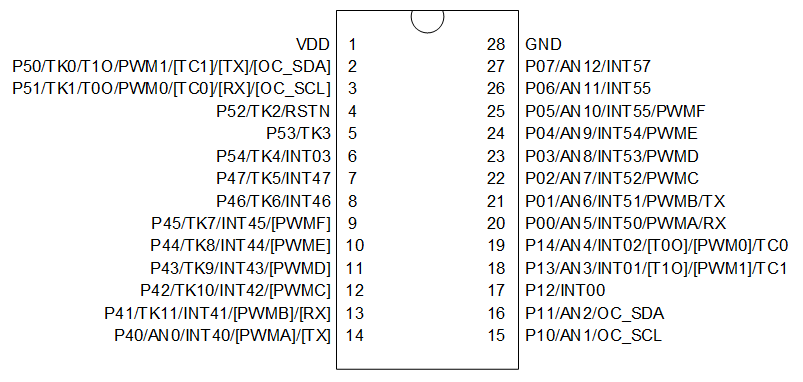

SOP28
AiP8S3408是一款经济型触摸电路，为触摸控制与低功耗嵌入式场景提供了高集成、高性价比的解决方案。其无需片外触摸电容的设计可有效简化硬件布局、降低BOM成本，是智能家电、消费电子等领域实现可靠交互与高效控制的理想选择。
