- 极低静态功耗：静态电流＜150uA，可有效降低系统能耗，适配低功耗、便携式等应用场景
- 集成3.3V/5V LDO：输出电压可选，为板级系统组件进行供电，降低系统所需器件数量，简化系统布线
- 可支持SOP24、TSSOP24、QFN24、TSSOP20等不同形式的封装
- 最大高侧浮动偏移电压 250V
- 输出电流+1.2A/-1.5A
- 输入输出同相
- 输入逻辑兼容 3.3V/5V/15V
- 死区时间控制功能和直通防止功能
- VCC/VBS欠压保护（UVLO）
- 内置3.3V/5V 100mA负载能力 LDO
- 封装形式：SOP24、TSSOP24、QFN24、TSSOP20
应用领域 Application fields
典型应用图 Typical Application Diagram
功能框图 Functional block diagram

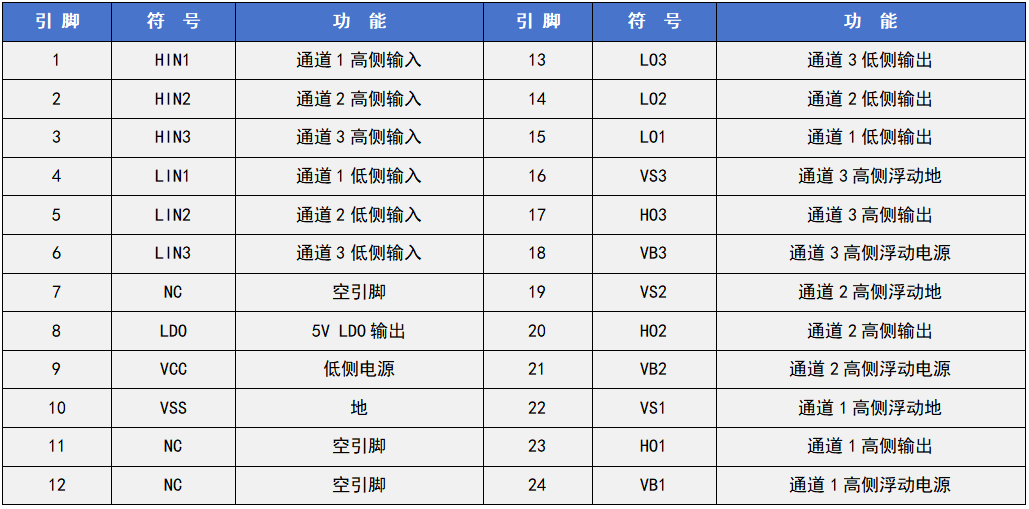

引脚排列 Pin arrangement
结语 Conclusion
AiP2181作为一款250V三相桥式驱动电路，凭借高耐压，低功耗，高集成度等特性，可广泛应用于电动自行车、便携式电动工具、小型工业控制等主流场景。芯片集成3.3V/5V LDO，简化板级系统外围电路、优化成本，同时提升系统集成度和稳定性。同时搭配大电流驱动输出及内置电源欠压锁定、防直通等多重保护机制，在三相同步控制精度、响应速度和长期可靠性上均表现优异。
