- 内置17mΩ低阻MOS，导通损耗低、发热小，大电流场景更稳定
- 极致低功耗：正常工作2μA、过放模式1.3μA、睡眠模式仅0.2μA
- 全场景安全保护：过充/过放/充放电过流/短路/过温/电池防反接全场景守护
- 高精度电压检测，误差严控，保护响应精准及时
- 支持0V电池充电，深度亏电电池可安全激活
- 双重放电过流与短路极速保护，响应快、安全性高
- SOT23-5小封装，布板省空间，BOM极简，量产友好
- 工作电流：正常2μA｜过放1.3μA｜睡眠0.2μA
- 过充保护：阈值电压±50mV
- 过放保护：2.4V
- 充放电过流：充电7A｜放电9A｜短路27A
- 保护延时：过充150ms｜过放55ms｜过流10ms｜短路250μs
- 过温保护：160℃保护，110℃自动恢复
- 封装：SOT23-5
引脚排列图 Pin Arrangement Diagram
引脚说明 Pin Description
保护触发时序图 Protect the trigger timing diagram
图1 过充电和过放电保护

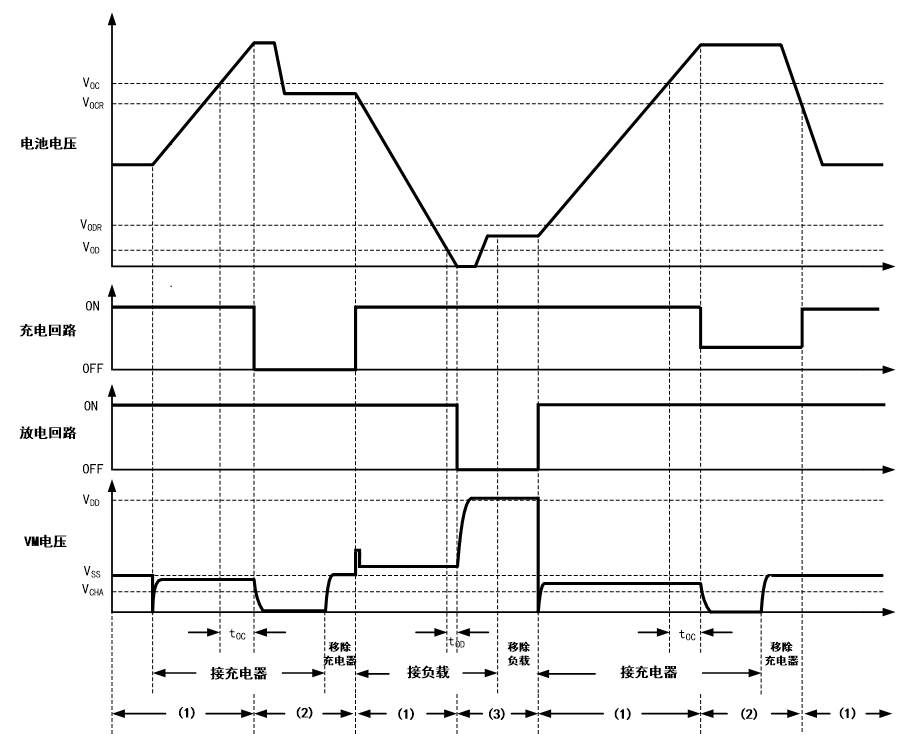

注：（1）正常工作（2）过充电状态（3）过放电状态
图2 过充电和过放电保护

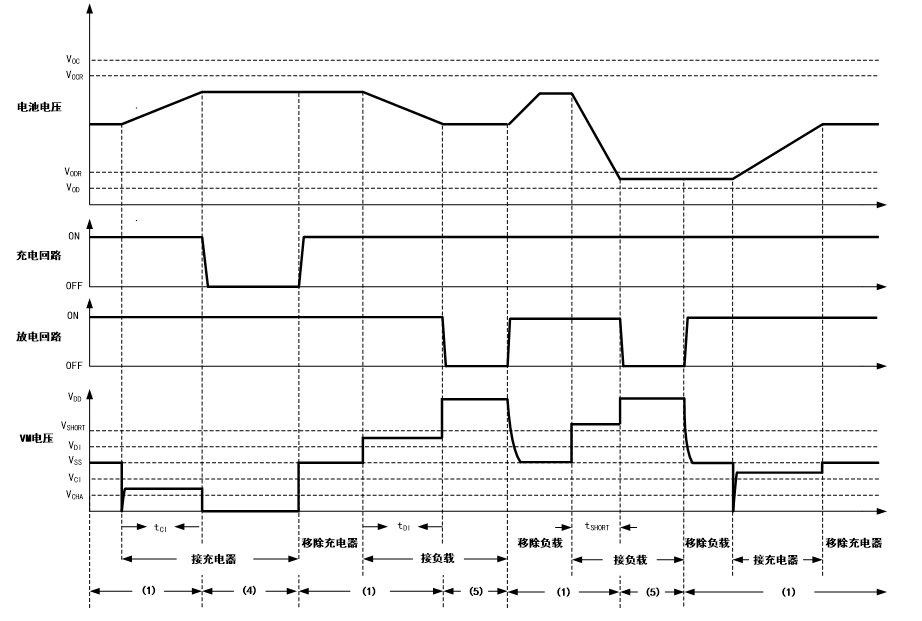

注：（1）正常工作（4）充电过流状态（5）放电过流状态
应用领域 Application fields
- 便携风扇、美容仪、电动小工具
- 手持扫码枪、LED便携灯、小型储能
- 电子烟、玩具、各类单节锂电便携设备
典型应用电路 Typical application circuit
1、 极简电池充放电保护电路设计

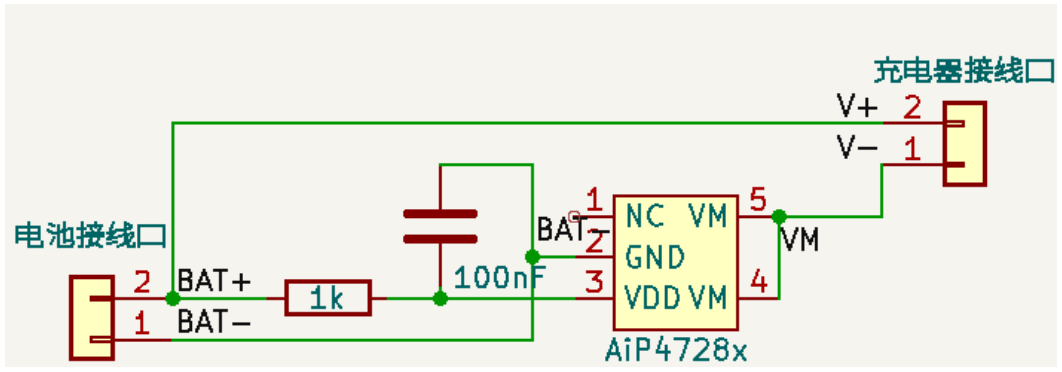

图3 1阻1容1芯片电池保护电路设计

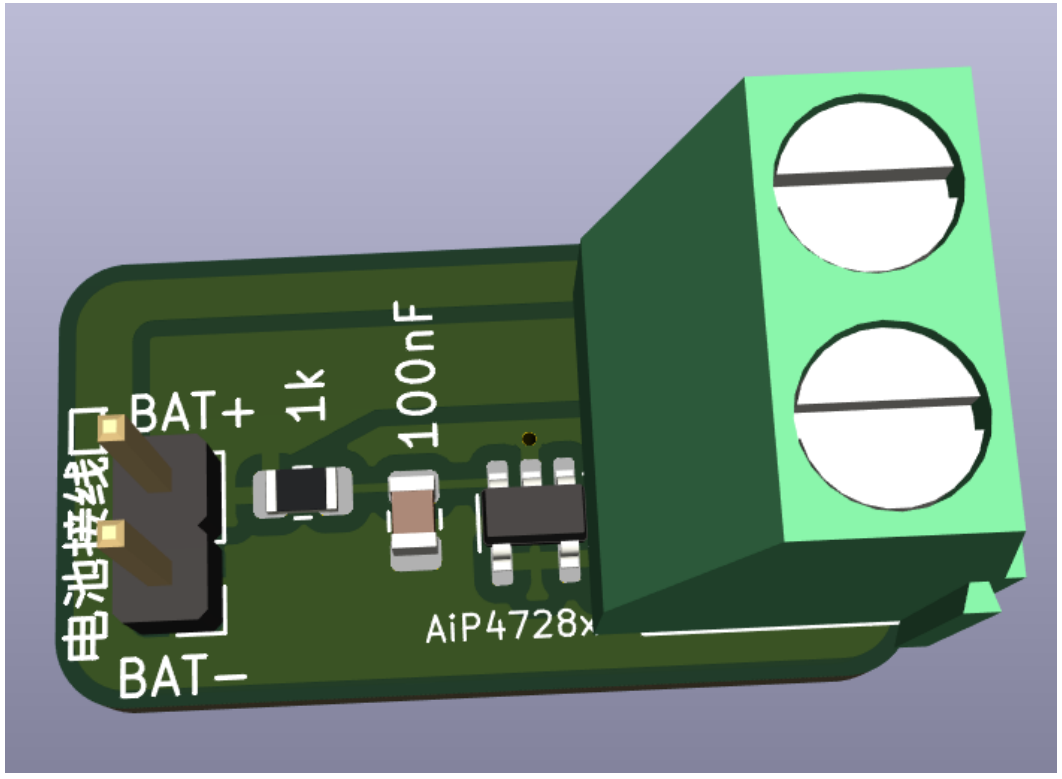

外围极简设计：R1=1kΩ、C1=0.1μF，需靠近芯片放置；大电流路径加粗缩短，优化散热与可靠性。
当拔除充电器后，PMOS管关断，此时将使用电池进行供电，当电池电量低于AiP4728X过放保护阈值或其他异常条件时时，AiP4728X会触发过放保护，断开芯片内部MOS，电池不再对外放电，同时芯片进入休眠模式，降低电池功耗。

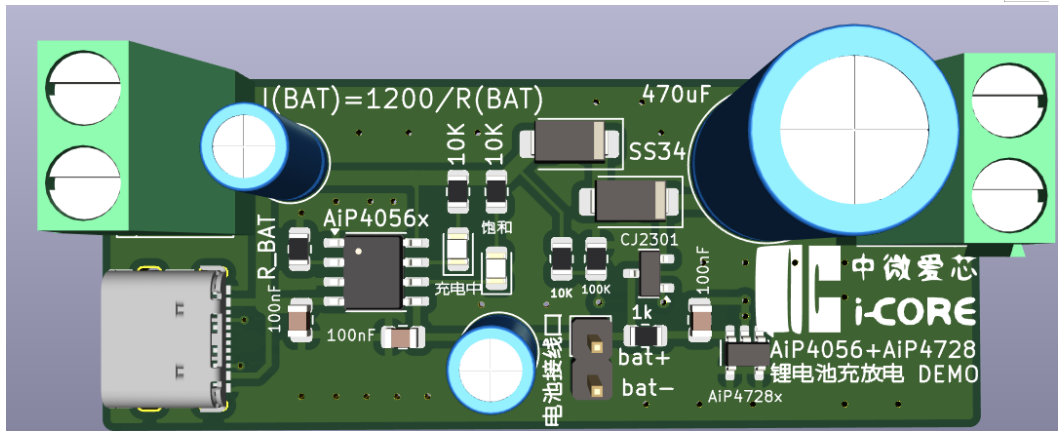

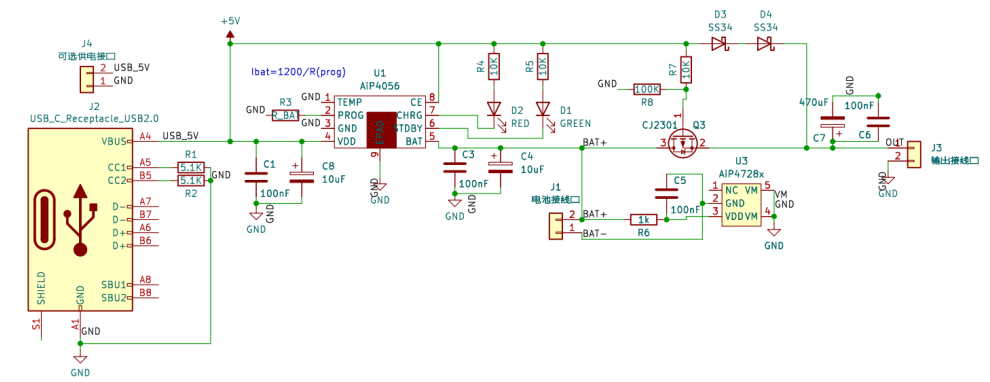

图4 AiP4056+AiP4728x的典型应用方案
注：
1. 锂电保护芯片AiP4728X的过冲电压点应略大于AiP4056X的电压充饱点。
2. 本方案中二极管导通压降为0.3V，通过电流能力为3A。用电器可依据供电电压范围将二极管个数减少为1个。
3. 本方案中PMOS管的过电流能力为2.3A，请根据实际所需锂电池放电电流需求进行更换
4. PCB中大电流路径应加粗缩短，优化散热与可靠性。
5. 若AiP4728X过充保护电低于AiP4056X电压充饱点，当AiP4728X触发过充保护而AiP4056x达到电压充饱点时，可能会导致AiP4056X外围充电指示灯低频暗闪。
如需样品、规格书、应用方案、技术支持，欢迎联系我司商务团队！
关注中微爱芯，获取更多锂电保护、电源管理新品与方案资讯。

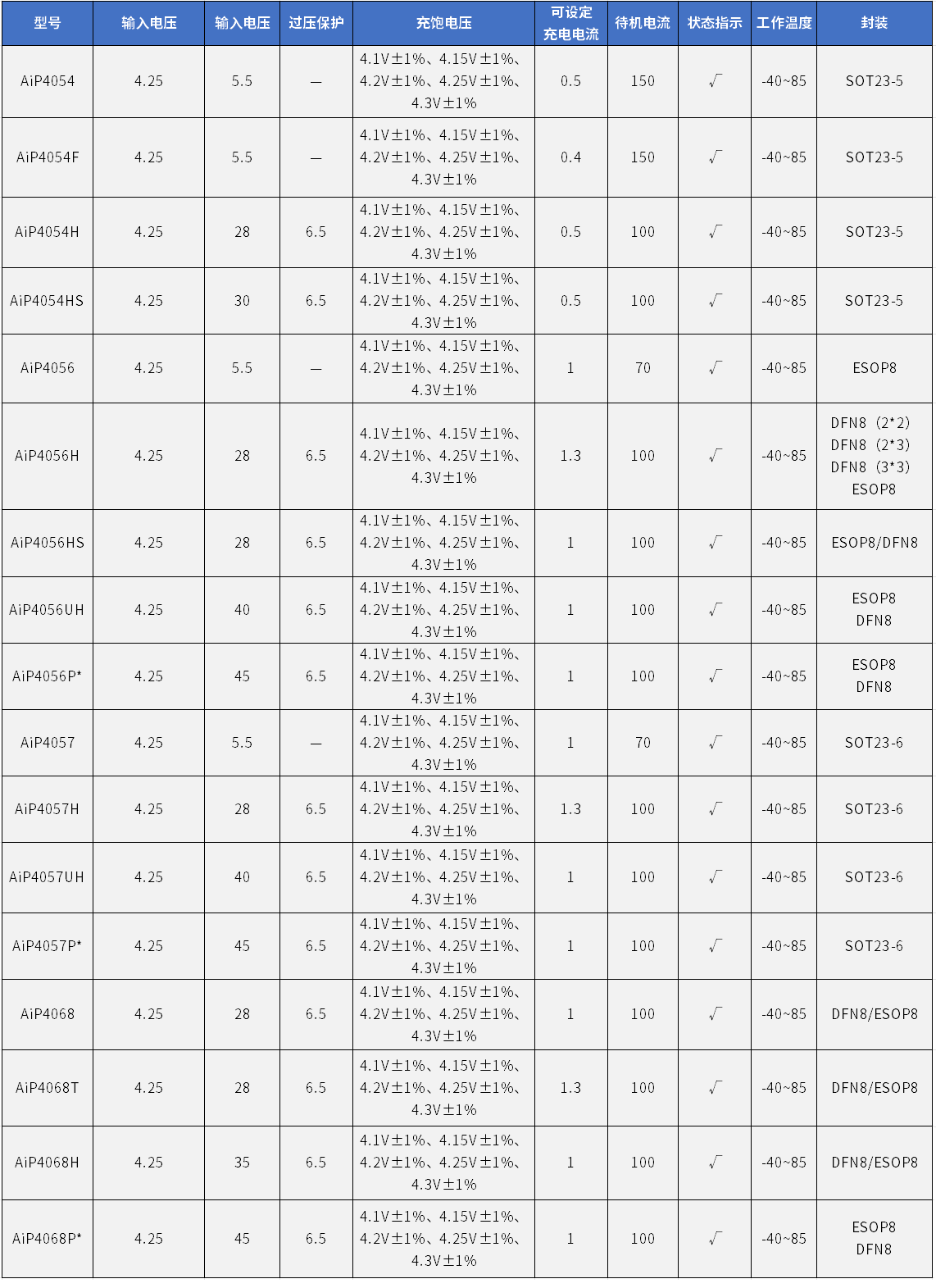

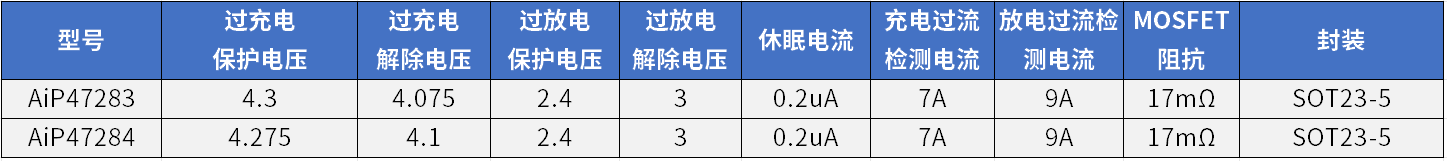

锂电池充电电路选型表：
