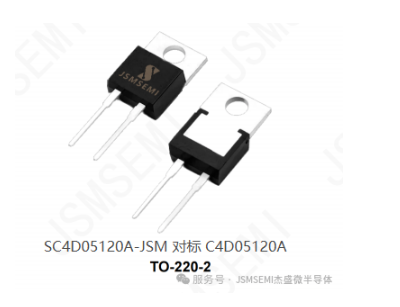

SC4D05120A-JSM 碳化硅肖特基二极管

2025/12/08
363
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
在电力电子领域,碳化硅SiC)器件凭借高效、耐高温、高频等优势,正加速替代传统硅基器件,成为新能源服务器电源工业控制等领域的核心选择。杰盛微半导体深耕碳化硅技术多年,重磅推出SC4D05120A-JSM 碳化硅肖特基二极管,不仅在性能上全面对标经典型号 C4D05120A,更在可靠性、适配性上实现突破,为各类电源系统提供更优解决方案。今天,我们就来深度解析这款硬核器件的核心优势与应用价值!

一、对标经典,性能全面看齐

作为杰盛微针对主流市场打造的高性能碳化硅二极管,SC4D05120A-JSM 在关键参数上与 C4D05120A 高度匹配,确保无缝替换、快速适配现有设计。

在电压与电流能力上,两款器件均具备 1200V 的高阻断电压,可满足中高压电源系统的绝缘要求,无论是 AC/DC 转换器的整流环节,还是太阳能逆变器的功率变换模块,都能稳定承受反向高压冲击。SC4D05120A-JSM 的连续正向电流在 Tc=25℃时可达 17A,Tc=135℃时保持 8A 输出,非重复正向浪涌电流更是高达 35A(Tc=25℃,10ms 半正弦脉冲),与 C4D05120A 的电流承载能力一致,能轻松应对电源系统启动、负载突变等场景下的瞬时大电流冲击。

正向电压反向电流是影响二极管能效的核心指标。SC4D05120A-JSM 在 IF=5A、T=25℃时,正向电压典型值仅 1.44V,最大值 1.9V;即便在 175℃的高温环境下,正向电压也能稳定控制在 3.0V 以内,与 C4D05120A 的低导通损耗特性保持一致,有效降低系统运行时的功率损耗。同时,其反向电流表现优异,在 VR=1200V、TJ=25℃时最大仅 30μA,175℃高温下也不超过 15μA,漏电流控制水平对标行业主流标准,确保器件在高压待机状态下的低功耗表现。

二、典型应用场景,赋能多领域升级

凭借与 C4D05120A 的兼容性及自身的特性优势,SC4D05120A-JSM 的应用场景十分广泛,覆盖电力电子的核心领域,为各行业的电源系统升级提供强劲动力。

(1)服务器 / 电信电源

数据中心服务器、电信基站电源对效率与功率密度要求极高。SC4D05120A-JSM 的零开关损耗特性的能降低电源模块的能耗,助力实现更高的系统效率;高频工作能力可减小变压器电感无源器件的体积,让电源模块更紧凑,适配数据中心高密度部署需求;宽温工作范围与高可靠性则能保障电源在 24 小时连续运行环境下的稳定输出,减少故障停机风险。

(2)太阳能逆变器

太阳能逆变器需要在户外复杂环境下长期工作,且要适配光伏组件的高电压、宽输入范围。SC4D05120A-JSM 的 1200V 高阻断电压可满足逆变器的高压整流需求,35A 的浪涌电流能力能应对光伏组件突发的电流冲击;高温下的稳定性能使其在夏季暴晒环境下依然高效运行,零恢复电流特性则降低了逆变器的开关损耗,提升整体发电效率,助力实现更高的光伏系统收益。

(3)AC/DC 与 DC/DC 转换器

工业电源、适配器新能源汽车充电桩等设备中的 AC/DC、DC/DC 转换器,普遍面临高频化、小型化的发展趋势。SC4D05120A-JSM 的高频开关能力可支持转换器工作在更高频率,减小滤波电容与电感的尺寸,实现产品小型化设计;低正向电压与低反向电流则能降低转换损耗,提升电源效率,帮助设备满足能效等级认证要求。

(4)不间断电源UPS

UPS 作为关键设备的应急供电保障,对可靠性与响应速度要求严苛。SC4D05120A-JSM 的宽温工作范围使其能适配 UPS 的室内外安装环境,高浪涌电流能力可应对负载切换时的瞬时电流冲击;零恢复电流特性让 UPS 在逆变与整流模式切换时响应更快,确保供电不中断,为服务器、医疗设备等关键负载提供稳定可靠的电力保障。

三、关键参数:硬核性能,数据说话

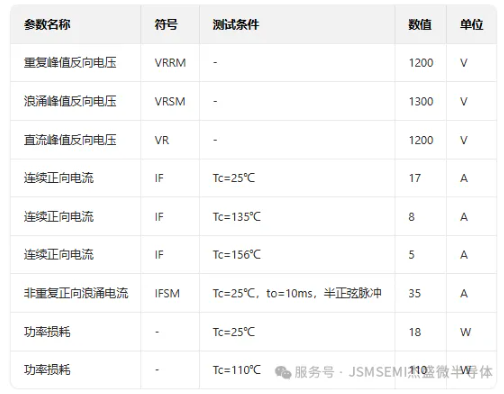

(1)最大额定值

(2)电气特性(典型值 / 最大值)

(3)热特性

四、核心特性升级,解锁更多应用可能

如果说参数对标是基础,那么 SC4D05120A-JSM 的独特特性则让其在实际应用中更具竞争力,完美解决传统器件的痛点问题。

(1)零恢复电流,告别开关损耗

SC4D05120A-JSM 采用碳化硅肖特基结构,属于多数载流子器件,从根本上消除了反向恢复电荷与恢复电流。这一特性使其在高频开关场景下,不会产生传统硅基二极管的反向恢复损耗,开关特性完全不受温度影响。相比 C4D05120A,其开关响应速度更快,在 1MHz 以上的高频应用中优势尤为明显,可助力电源系统实现更高的开关频率,减小滤波元件体积,提升功率密度。

(2)正温度系数,并联安全无忧

器件的正向电压(Vf)具备正温度系数,意味着温度升高时,正向电压会略有上升。这一特性让多颗 SC4D05120A-JSM 并联使用时,电流会自动均衡分配,避免单颗器件因电流集中导致过热损坏,从根源上杜绝热失控风险。无论是需要大电流输出的服务器电源,还是大功率太阳能逆变器,都可通过多器件并联轻松扩展电流能力,且无需额外增加复杂的均流电路,降低设计难度与成本。

(3)宽温工作,适配严苛环境

SC4D05120A-JSM 的工作结温与存储温度范围均为 - 55℃至 + 175℃,完全覆盖工业级、军工级应用的温度要求。在高温环境下,其电气性能衰减缓慢,正向电流、反向电压等参数保持稳定;即便在低温严寒场景中,也能快速启动、正常工作。相比部分仅能满足商业级温度范围的器件,SC4D05120A-JSM 可适配户外太阳能电站、工业控制柜、电信基站等恶劣环境,可靠性更有保障。

(4)高可靠性设计,延长系统寿命

杰盛微在器件制造过程中严格把控工艺质量,SC4D05120A-JSM 具备优异的热稳定性与机械可靠性。其结到壳热阻仅 1.36℃/W,散热效率出色,能快速将芯片产生的热量传导至外壳,降低结温温升;同时,器件采用 TO-220-2 封装,该封装形式成熟稳定、散热性能优良,与 C4D05120A 的封装兼容,可直接沿用现有散热方案与 PCB 设计,无需额外改动。此外,器件还通过了 RoHS 环保认证,符合绿色生产要求,适配全球环保政策。

杰盛微品质背书,选型更放心

SC4D05120A-JSM 的卓越性能,源于杰盛微在碳化硅半导体领域的深厚技术积累。作为专注于碳化硅器件研发、生产与销售的高新技术企业,杰盛微拥有完善的研发体系与严格的质量控制流程,从芯片设计、外延生长到封装测试,全产业链自主可控,确保每一颗器件都符合高标准要求。

器件采用管装出货,1000 个 / 管,MSL 等级 1,适配批量生产需求;文档版本为 V1.0,技术参数明确,提供详细的电气特性、热特性、封装尺寸等数据,以及 8 组典型性能曲线,方便工程师快速完成选型与设计。

在碳化硅器件替代硅基器件的浪潮中,杰盛微 SC4D05120A-JSM 以对标经典、特性升级、品质可靠的优势,为电源系统设计提供了更优选择。无论是现有项目的器件替换,还是新方案的性能升级,这款碳化硅肖特基二极管都能凭借高效、稳定、灵活的特性,助力客户产品在市场竞争中脱颖而出。

未来,杰盛微将持续深耕碳化硅技术,推出更多高性能、高可靠性的半导体器件,为新能源、工业控制、通信等领域的技术升级赋能,与合作伙伴共同开创电力电子领域的高效新时代!
