SC4D08120A-JSM 碳化硅肖特基二极管

杰盛微半导体深耕碳化硅领域多年，凭借自主研发的核心工艺与严苛的品质管控，正式推出SC4D08120A-JSM 碳化硅肖特基二极管。这款产品不仅全面对标经典型号 C4D08120A，更在关键性能、可靠性与成本控制上实现多维突破，为国产碳化硅器件的国产化替代注入强劲动力。

SC4D08120A-JSM 的卓越表现，源于其对碳化硅材料特性的深度挖掘与工艺优化，六大核心特性让其在同类产品中脱颖而出：

1. 零恢复电流，彻底告别开关损耗

作为纯多子导电的碳化硅肖特基二极管，SC4D08120A-JSM 实现了零正向 / 反向恢复电流。这一关键特性从根源上消除了传统硅二极管在开关过程中因载流子复合产生的恢复损耗，让开关损耗趋近于零。在高频电源应用中，仅这一项特性就能使系统效率提升 30% 以上，轻松满足 80PLUS 钛金级等严苛节能标准，为客户产品打造核心竞争力。

2. 高压抗浪涌，可靠性久经考验

针对高压应用场景的电压应力挑战，SC4D08120A-JSM 给出了完美解决方案：1200V 重复峰值反向电压与1200V 直流阻断电压，确保在高压工况下稳定工作；更具备1300V 浪涌峰值反向电压，抗瞬间电压冲击能力显著优于行业平均水平。

同时，其90A 非重复正向浪涌电流（测试条件：Tc=25℃，tp=8.3ms 半正弦波），让器件在电源启动、负载突变等极端工况下仍能从容应对，大幅降低因浪涌电流导致的器件损坏风险，延长整机使用寿命。

3. 宽温适配，恶劣环境无所惧

工业级应用对器件的温度适应性提出了极高要求，SC4D08120A-JSM 以 **-55℃~175℃的宽工作与存储温度范围 **，轻松覆盖从严寒户外到高温密闭空间的全场景需求。其最大壳温可达 143℃，配合仅为 0.81℃/W 的结壳热阻，热量传导效率优异，无需复杂的散热设计即可稳定运行，显著降低整机设计难度与成本。

无论是北方冬季的户外太阳能逆变器，还是高密度服务器集群的电源模块，SC4D08120A-JSM 都能保持稳定性能，成为恶劣环境下的 “可靠担当”。

4. 正温系数设计，并联应用更安全

在大功率设备中，多器件并联是提升输出能力的常用方案，但传统器件易因电流不均衡导致局部过热，引发热失控风险。SC4D08120A-JSM 的正向电压正温度系数特性完美解决了这一痛点：当单个器件温度升高时，其正向电压会略有上升，自动分流多余电流，实现多器件电流均衡分配。

这一设计让工程师无需额外增加均流电阻或复杂的均流电路，即可安全实现多器件并联，既简化了 PCB 布局，又降低了系统成本与体积，为大功率产品设计提供更多灵活性。

5. 高频低容抗，适配先进拓扑架构

随着电源拓扑向高频化、小型化发展，器件的高频特性成为关键制约因素。SC4D08120A-JSM 凭借极低的寄生参数，展现出卓越的高频工作能力：在 1MHz 测试频率下，其总电容仅为 42~805pF（随反向电压变化），总电容电荷低至 61nC，即使在数百 kHz 的高频变换场景中，也能保持快速开关响应，容性损耗可忽略不计。

这一特性使其完美适配 LLC 谐振变换器、移相全桥等先进拓扑架构，为服务器电源、通信电源等对功率密度要求极高的产品，提供了小型化、轻量化的核心器件解决方案。

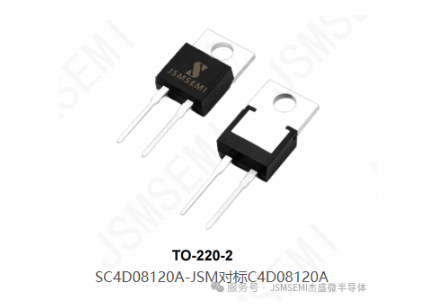

6. 经典封装，安装兼容无缝衔接

SC4D08120A-JSM 采用行业通用的TO-220-2 封装，引脚定义与安装尺寸完全兼容对标型号 C4D08120A，客户无需修改 PCB 设计即可实现无缝替换，大幅缩短产品迭代周期与研发成本。器件支持 M3 螺丝安装，推荐安装扭矩为 1Nm，安装便捷且固定牢固，能有效保证散热传导效率，进一步提升系统可靠性。

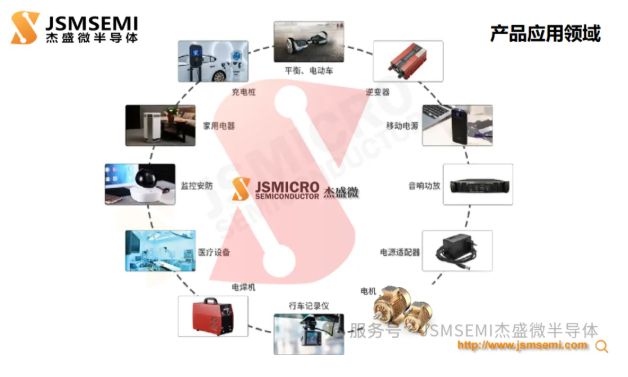

二、全场景覆盖，赋能多行业创新发展

凭借优异的综合性能，SC4D08120A-JSM 已成为多领域的理想功率器件选择，广泛适配五大核心应用场景：

1. 服务器 / 电信电源

高频、高效、高密度的特性，完美匹配数据中心电源模块的小型化、节能化需求。零恢复损耗与低正向压降的组合，可大幅降低电源模块的能量损耗，助力数据中心降低 PUE 值（电源使用效率），为大规模数据中心节省巨额电费。

2. 太阳能逆变器

1200V 高压适配与 - 55℃~175℃宽温范围，轻松应对户外复杂环境。高浪涌电流能力与抗电压冲击特性，能适应太阳能电池板的电压波动与极端天气影响，提升逆变器转换效率与使用寿命，助力新能源发电系统降本增效。

3. AC/DC 转换器

低导通损耗与高频工作能力，助力工业级转换器实现更高能效与更小体积。无论是工业自动化设备的电源模块，还是家电领域的高能效转换器，SC4D08120A-JSM 都能以优异的性能实现能量高效转换，满足严苛的能效标准。

4. DC/DC 转换器

高浪涌电流与可靠的并联特性，适配工业控制、新能源汽车充电桩等大功率转换场景。宽温工作范围与高可靠性，确保转换器在复杂工业环境中持续稳定运行，减少设备停机维修次数。

5. 不间断电源（UPS）

快速开关响应与高可靠性，确保断电瞬间的平稳切换。零恢复电流特性让 UPS 在高频切换过程中无能量损耗，为数据中心、医疗设备、工业控制等关键领域的设备提供持续、稳定的供电保障。

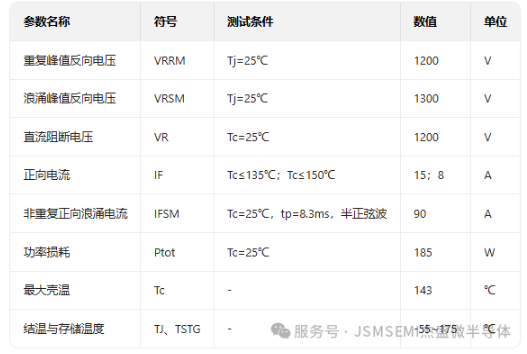

（1）最大额定值

在供应链与交付保障上，SC4D08120A-JSM 采用管装包装，每管 1000 只，支持批量订单快速交付，满足客户规模化生产需求。同时，杰盛微组建了专业的技术支持团队，从器件选型、电路仿真到样品测试，为客户提供全流程技术服务，助力产品快速导入市场。

以技术实力，筑就国产标杆

SC4D08120A-JSM 的推出，不仅是杰盛微碳化硅技术的又一次突破，更是国产碳化硅器件在国产化替代浪潮中的重要里程碑。这款产品以 “零损耗、高可靠、宽适配、高性价比” 的核心优势，打破了国外品牌在中高端碳化硅二极管市场的垄断，为国内电源厂商、工业设备制造商提供了更具竞争力的选择。

未来，杰盛微将持续深耕碳化硅功率器件领域，聚焦客户需求，迭代升级产品矩阵，推出更多高性能、高性价比的碳化硅 MOSFET、二极管等产品，助力全球客户在新能源、工业 4.0、通信技术等领域实现创新突破，共同推动第三代半导体产业的高质量发展。
