虽然电源管理对几乎所有电子设备都非常重要，但它通常不是关注的重点。电源管理系统可以提高产品的可靠性和性能，通常可以支持众多其他功能。电源管理集成电路 (PMIC) 体积小、效率高、设计灵活，在电池供电的电子设备（包括智能手机和可穿戴设备）中尤为重要。
我们新编写的 Power Management Fundamentals For Dummies 电子书为大家介绍有关电源管理的基础知识，以及最新发展趋势和应用。以下是本电子书中的一些亮点：
1.DC 电池配置

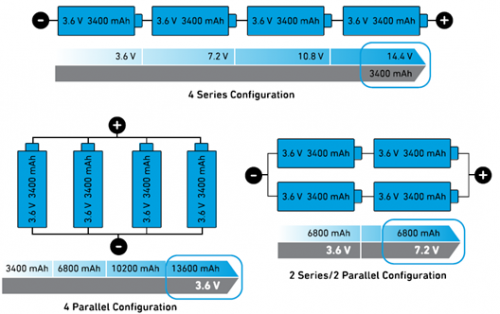

电子设备使用哪种电源管理子系统，取决于电源类型。这些电源包括交流、直流或超低功耗直流电源，例如太阳能。许多设备都由单个电池或包含多个电池的电池组提供直流电源。这些电池可以按不同的方式连接，以提供不同的电流和电压输出。例如：
采用串联电池可以提高电池组的峰值电压和容量。
采用并联电池不能提高电池组的电压，但可以提高其整体电流能力和容量。
同时采用串联和并联电池可以提高电压、电流和容量。
2.直流电压稳压器的类型
在一些电池供电应用中，系统组件可能无法直接使用电池电源，需要使用 DC-DC 转换器来监测和稳定调节提供给系统的电压。这些转换器也称为稳压器，因为它们可以稳定调节提供的电压。根据使用的电压转换方法，稳压器可以分为两种类型。
线性稳压器使用线性（电阻）组件来稳定调节Vout，将输入电压 (Vin) 转换为不同的输出电压 (Vout)。它们通常用于低功率输出应用。线性稳压器提供低噪声输出，所以适用于敏感的模拟组件，例如传感器。缺点是效率不高。
3. 开关稳压器
开关稳压器根据其输入和输出电压之间的关系进行分类。
- 降压开关稳压器：Vout 低于 Vin。
- 升压开关稳压器：Vout 高于 Vin。
- 降压-升压开关稳压器：Vout 可变：可能低于、高于或等于 Vin。

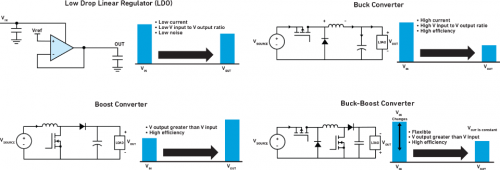

下图比较了 4 种常用的稳压器拓扑：低压降线性稳压器 (LDO) 和三种开关稳压器（降压、升压和降压-升压）。
4.现今的电源管理集成电路 (PMIC)

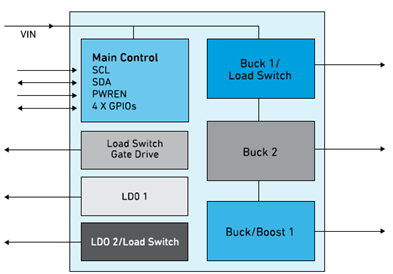

PMIC 是一种小型多功能集成电路，用于实施电压转换、电压调节和电池管理。现今的 PMIC 可以处理电子设备中所需的多项甚至所有应用电压调节功能。只需简单更改固件或寄存器设置，即可用于不同应用，无需实施高成本的硬件变更。这有助于以更低的成本更快地实现新应用。
PMIC 可用于多种不同的行业和产品类型。它们可以提供多种功能，包括智能电机控制和电源保护，以及 DC-DC 电压转换和稳压。PMIC 体积小巧，功耗低，可用于许多小型设备，例如可穿戴设备、“可听设备”（例如耳塞）、移动设备、传感器和物联网 (IoT) 设备。它们可以充分改善产品的性能和效率，提高其设计灵活性，降低物料成本，从而帮助制造商降低总成本，并加快产品上市速度。
以上内容节选自 Qorvo 新发布的 Power Management Fundamentals For Dummies 电子书。欢迎大家下载我们的免费电子书，以获取更多有关电源管理的见解。
David Schnaufer
关于作者
David Schnaufer
Qorvo 技术营销传播经理
