JSM1510STR 1.5A100V全桥栅极驱动芯片 让开关损耗直降 50%

一、产品介绍

JSM1510STR是一款高压、高速功率全桥 MOSFET栅极驱动芯片，拥有两个独立的通道，每个通道有两路输出，两路输出分别控制高侧和低侧功率管栅极。JSM1510STR逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力，和防直通的死区逻辑。         JSM1510STR的浮动通道可用于驱动高压侧 N沟道功率 MOSFET，浮地通道最高工作电压可达 100V。

JSM1510STR为 SOP14封装，可以在-40℃至 125℃温度范围内工作。

二、产品特性

• 自举工作的浮地通道
• 最高工作电压为+100V
• 兼容 3.3/5V输入逻辑
• dVs/dt耐受能力可达+50V/ns
• Vs负偏压能力达-9V
• 栅极驱动电压范围 5V至 20V
• 高、低侧欠压锁定电路

  --欠压锁定正向阀值 4.5V

  --欠压锁定负向阈值 4.3V

• 防直通死区逻辑

  --死区时间设定 200ns

• 芯片传输延时特性

  --开通/关断传输延时 Ton/Toff=150ns/120ns

  --延迟匹配时间小于 50ns

• 宽温度范围-40~125°C
• 输出级拉电流/灌电流能力1.2AV1.5A
• 符合 RoSH标准
• SOP14封装

三、应用范围

-电机控制

-空调/洗衣机

-电源控制

-通用逆变器

-微型逆变器驱动

四、关键技术参数，性能一目了然

极限工作范围

超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 COM 为参考的，环境温度为 25℃。

推荐工作范围

为了正确地操作，器件应当在以下推荐条件下使用。Vs和 COM 的偏置额定值是在电源电压为 15V 时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的，环境温度为25℃。

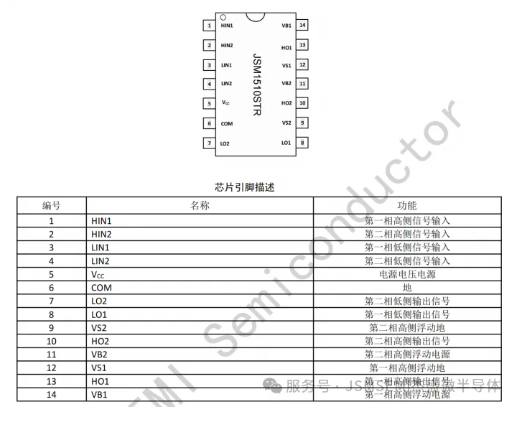

五、引脚功能描述

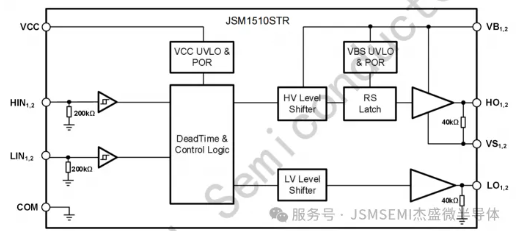

六、功能框图

七、自举电路的注意事项

A.自举电阻

自举电阻会在部分自举电路中使用，并不是必须元器件。在启动时 H0 与 L0 可能会发生异常跳变，此时增加自举电阻，自举电阻会在自举电路启动时，限制从自举二极管经过的电流，能够非常有效地抑制一些不良信号，起到保护电路的功能。

B.自举电容

在上桥臂长时间开启的电路设计中，使用电解电容作为自举电容的设计必须考虑 ESR。上桥臂长时间开启需要一个容值较大的自举电容，一般选用电解电容较多。但是电解电容有一定的内阻，会使自举电阻分压降低，无法实现其功能。此时并联一个低ESR的陶瓷电容，能够有效避免这种情况发生。

C.自举二极管

自举二极管用于维持自举电路的电压稳定，需要保证二极管的反向耐压能力大于驱动电源电压，并在此基础上尽可能地选择快恢复二极管，如肖特基二极管等。
