无源晶振本身不具备振荡功能，必须依靠外部电路驱动才能工作。激励功率指驱动晶振所需的能量，高驱动功率造成Crystal的特性恶化(如频率异常跳频、内阻值异常Jump)，甚至可能会使晶体损坏；低驱动功率有时会使Crystal内阻值变大，当再次启动振荡器时，可能会时振时不振的无再现性的现象。正确匹配激励功率是确保晶振长期稳定工作的核心要素。
计算公式
驱动功率 DL 的计算公式为：
DL=I2×ESR
其中：I为流过晶振的电流有效值（单位：A/mA），ESR 为晶振的等效串联电阻（单位：Ω），DL 的单位为瓦特（W），常以微瓦（μW）表示。
测试方法：
准备设备：PCB板、晶振（具有等效电路常数数据）、示波器、电流探头。

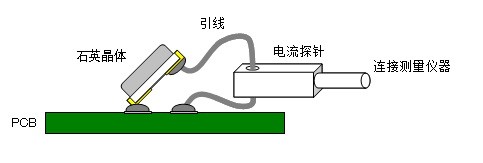

电路连接：将晶振一侧引脚脱焊，串联一根引线并连接电流探头，重新焊接回PCB，确保电路完整。
1、测量电流波形：给PCB上电，用示波器观察晶振电流波形，确认为正弦波或类似波形。
2、读取电流有效值：读取电流有效值RMS。
3、计算驱动功率：根据 DL=I2×ESR 计算驱动功率，其中 ESR 可通过专业设备测试出晶振单体的等效值。结果判断：比较计算得到的DL与晶振规格书中的最大驱动功率，确保DL不超过最大值。
注意事项：
测量精度：使用高精度电流探头和示波器，确保测量结果准确。
电路完整性：改造电路时，引线尽量短，避免引入额外干扰或寄生参数。
波形确认：确保晶振电流波形为正弦波，若波形畸变，需检查电路是否过驱动或存在其他问题。
安全操作：避免短路或过电流，防止损坏晶振或电路元件。
通过以上步骤，可准确测试和计算晶振驱动功率，确保晶振在安全范围内工作，保障电路的稳定性和可靠性。
