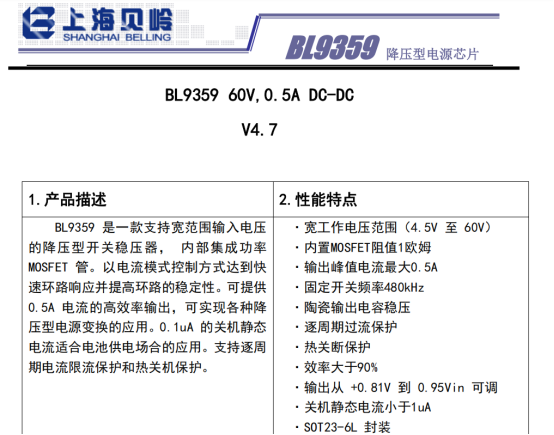

BL9359：480KHz高效特性,60V/0.5A 降压DCDC稳压器

上海贝岭BL9359是一款内部集成功率MOSFET的降压型开关稳压器，采用电流模式控制，具备快速环路响应和高稳定性，适用于高电压功率转换、智能电表、汽车系统、工业电力系统、分布式电力系统及电池供电系统。芯片输入电压范围4.5~60V，输出峰值电流0.5A，输出电压可从0.81V调节至0.95倍输入电压，固定开关频率480KHz（实际范围380~580KHz），效率超过90%，性能表现优异。

采用6引脚SOT23-6L封装，工作结温覆盖-40℃~125℃，存储温度-65℃~150℃，适配多种严苛工作环境。内部功率MOSFET导通电阻1Ω，静态电流典型值0.73mA，关机电流低至0.1uA（最大1uA），极大降低功耗，尤其适合电池供电场景。具备完善的保护机制，包括逐周期过流保护（极限电流典型值1.5A）、165℃热关断保护、输入欠压锁定，其中欠压开启阈值典型值3.3V、关断阈值3.05V，负载短路时FB电压低于250mV会触发频率折返保护，保障器件安全稳定运行。

EN引脚为使能输入，可通过外接100K电阻到IN端实现自动开启，使用灵活。外围配置简单，电感推荐额定电流比最大负载大30%，典型适配10~15uH；输入端需接4.7uF/50V去耦电容，电解或钽电容需并联0.1uF陶瓷电容；输出端采用低ESR的10uF电容稳定电压；SW引脚需就近连接低正向压降肖特基二极管（如DFLS160）以减小开关尖峰。PCB布局需缩短开关电流路径，减小环路面积，反馈电路布线短直且贴近芯片，SW引脚远离FB等敏感区域，大面积覆铜提升散热和长期可靠性。

一 、BL9359的特性

宽工作电压范围(4.5V至60V)

内置MOSFET阻值1欧姆

输出峰值电流最大0.5A

固定开关频率480kHz

陶瓷输出电容稳压

逐周期过流保护

热关断保护

效率大于90%

输出从+0.81V到0.95Vin可调

关机静态电流小于1uA

SOT23-6L封装

二、BL9359的应用信息

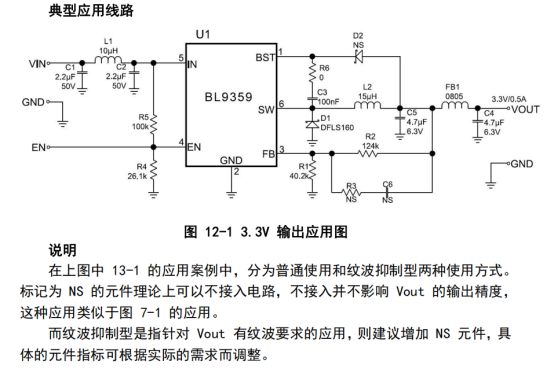

1、典型应用图

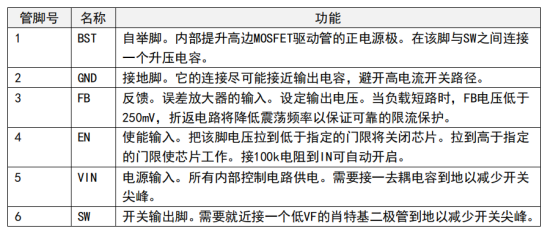

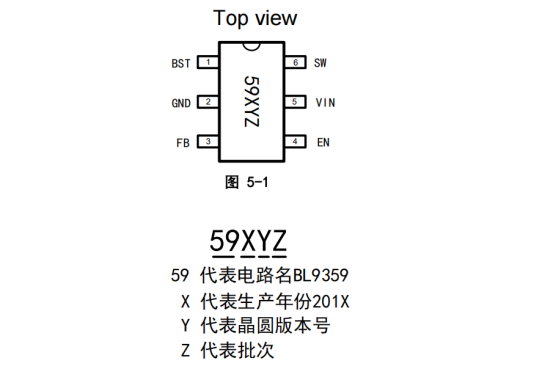

2、引脚排列及定义

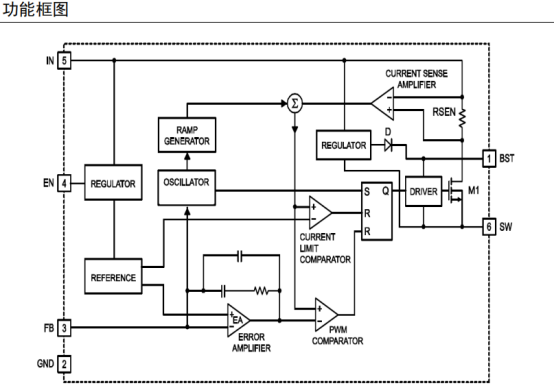

3、功能框图

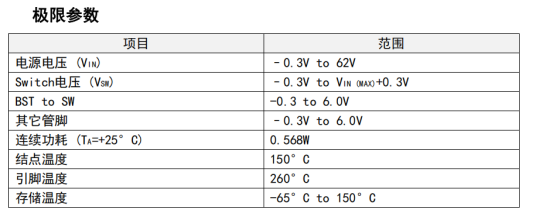

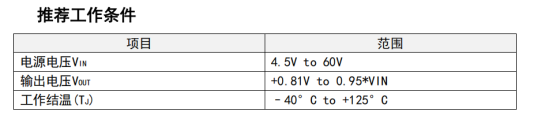

4、基础参数
