光耦在各类控制器（如家电控制板、工控PLC、电机驱动、充电桩与电源控制器等）中，已经从“可选器件”升级为**核心器件**，其地位类似一座将强电世界与弱电大脑连接起来的“安全桥梁”。
一、光耦是什么，为何离不开它

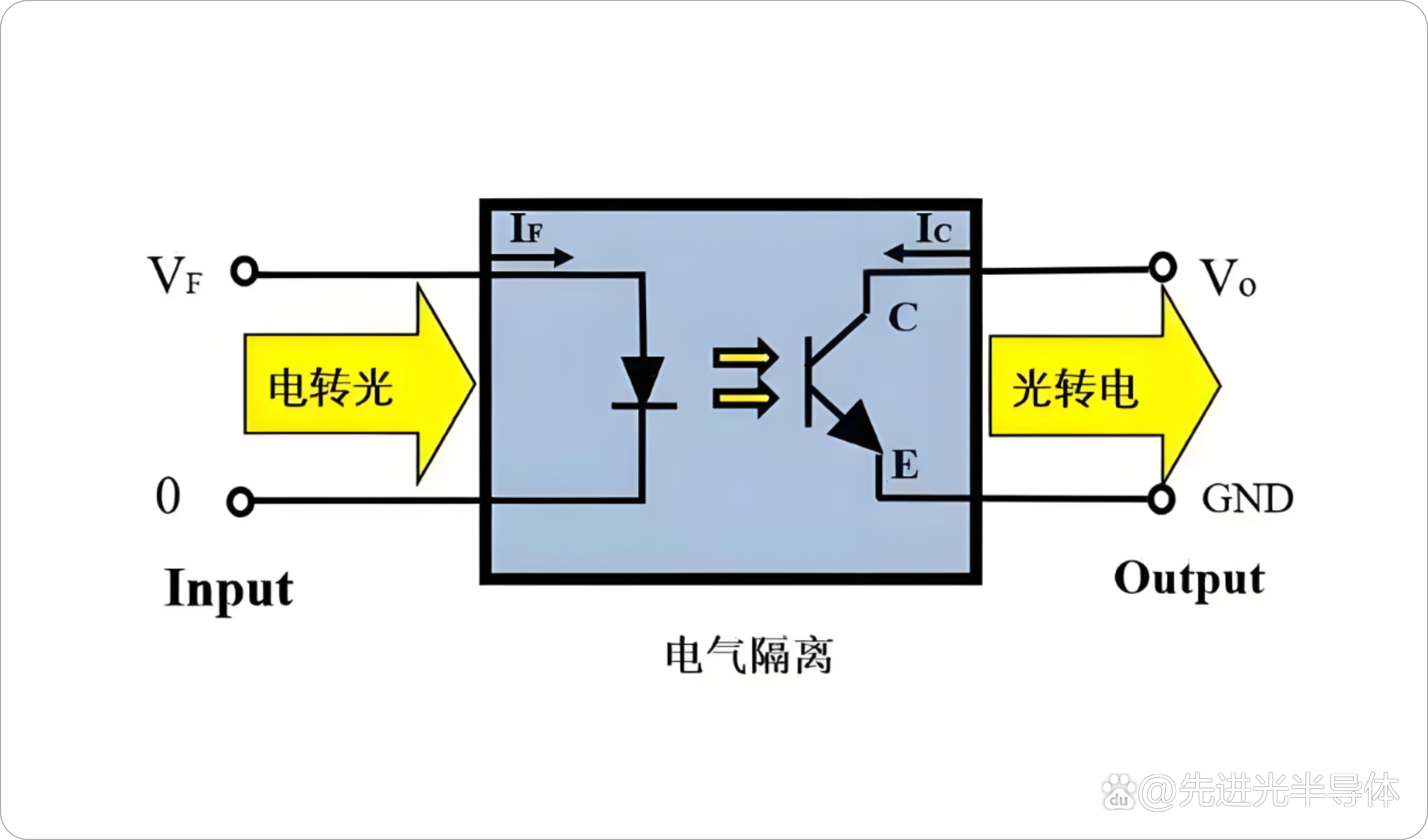

光耦（光电耦合器）由输入侧的发光二极管和输出侧的光敏三极管、光敏二极管等封装在同一器件内部，通过“电→光→电”的方式传递信号，实现输入与输出之间的电气隔离。
在控制器中，光耦主要承担三类基础职能：
-弱电控制与强电执行之间的高压隔离
-噪声与浪涌的抑制与阻断
-安全可靠的信号传输与接口匹配
换言之，控制器的MCU/CPU可以“放心大胆”地控制继电器、IGBT、MOSFET、电机与电网侧设备，很大程度上依赖于光耦的保护与隔离。
二、光耦在控制器中的核心作用
1.电气隔离：控制器的“安全护盾”
控制器通常一侧接传感器和单片机几伏的弱电，另一侧接220V/380V乃至更高电压的强电执行端，如电机、加热管、电磁阀等，这两部分若直接电气相连，一旦强电侧故障，控制板瞬间“报废”，还有安全风险。
光耦通过光学方式传输信号，使输入输出之间没有导电路径，可提供数千伏等级的耐压隔离能力，有效防止：高压窜入低压逻辑电路、浪涌冲击损坏MCUIO、泄漏电流对人身和设备的威胁。
在家电控制板、电源控制器、工业控制器中，光耦往往位于输入采样、输出驱动、通讯接口等关键节点，是实现“安全弱电+隔离强电”系统架构的基础元件
2.抗干扰与噪声抑制：系统稳定性的“过滤网”
工业现场、电机启动、电源开关动作会产生大量共模与差模干扰，强电侧的尖峰电压、浪涌、电磁干扰，很容易通过线路耦合到控制器内部，引起MCU死机、误触发、通信错误等问题。
由于光耦内部只有光学耦合，不存在电气直接连接，可以有效阻断高频噪声和地线环路干扰，使：输入采样信号更干净，避免误判；输出驱动更可靠，减少误动作；整机抗干扰性能大幅提升，符合工业与安规标准要求。
在单片机控制器的数字量输出口应用光耦后，即使执行端电机、接触器产生强烈电磁干扰，也难以反向窜入单片机系统，这时光耦成为真正意义上的“抗干扰器件”.
3.信号匹配与接口转换：控制器的“信号翻译官”
不同模块之间的电压等级、阻抗、参考地并不一致，如：3.3V/5VMCU输出要驱动15V栅极驱动器、控制24V继电器、电网电压采样要送入低压ADC、工业控制器要与光耦隔离的RS485、CAN等接口通信。
光耦通过合理选择输入限流电阻、输出侧上拉或下拉，可以完成：电平转换（如3.3V逻辑到24V工业信号）、接口隔离（如PLC输入/输出口隔离）、单向信号整形与缓冲，提高控制器各功能模块之间的兼容性和鲁棒性。
在PLC、伺服驱动器等控制器中，常见的数字量输入输出板几乎都布满光耦，正是利用其“接口适配＋隔离保护”的优势，为外部传感器和执行器提供标准化接口。
4.故障隔离与保护：关键器件的“保险丝”
控制器中最怕的是高压或大电流故障直接打到MCU、DSP、FPGA等核心器件，一旦损坏不仅成本高，还可能导致整机停机甚至安全事故。
光耦本身结构相对简单，成本和更换代价远低于主控芯片，当外部发生过压、误接线等异常时，更可能先损坏的是光耦输出级，而核心控制芯片因隔离而“安然无恙”，起到类似“可牺牲防线”的作用。
在电源反馈、过流/过压保护信号传输、电机故障状态反馈等环节，光耦帮助控制器实现安全可靠的故障信息传递与保护动作，防止故障从强电侧向弱电侧扩散。
三、典型控制器中的光耦应用场景
1.开关电源与电源控制器
在隔离型开关电源中，常见的反馈光耦（如PC817等）用于将次级侧的输出电压或电流信息，经误差放大器处理后反馈给原边控制芯片，实现稳压与稳流控制。
这种光耦反馈结构可以在实现高精度调节的同时，保持原边和次级之间的安全隔离，满足安规要求，是电源控制器的经典应用方案。
2.电机控制与变频器/伺服控制器
在变频器、伺服驱动器、BLDC/PMSM电机控制器中，高速光耦常用于：隔离PWM控制信号与IGBT/MOSFET栅极驱动、电流/电压检测信号与MCU/DSP控制回路、上下桥臂或不同电位平台之间的信号隔离。
高速光耦具有更快的上升/下降时间和更小的传输延时，适合几十kHz甚至更高频率的PWM控制，有助于提升电机系统的响应速度和控制精度。
3.工业控制器与PLC
PLC及各类工业控制器需要与大量现场设备连接，如接近开关、光电传感器、接触器、继电器、电磁阀等，现场环境电磁干扰和高压故障频繁。
在这类系统中，光耦广泛用于：数字量输入模块，实现24V现场信号到内部5V/3.3V逻辑的隔离；数字量输出模块，实现对24V/220V负载的安全驱动；通讯接口板，实现与上位机、变频器等设备间的信号隔离与防雷保护。
4.单片机嵌入式控制板
在家电、智能家居、小型工控板卡中，单片机控制器通过光耦实现：按键/外部信号的安全接入（尤其接市电信号时）、对继电器、固态继电器、晶闸管等功率器件的驱动隔离、与高压检测电路的状态通信。
这样，即使最终接触的是市电或高压负载，用户触碰、单片机调试以及后期维护都主要在安全弱电侧进行，大幅降低风险。
四、光耦类型选择对控制器性能的影响
控制器中使用光耦，并非“能用就行”，而是与系统性能和可靠性紧密相关。常见类型包括：晶体管输出光耦、达林顿光耦、高速逻辑光耦、线性光耦、驱动型光耦等，不同类型适合不同应用场景。
在控制器设计中，工程师通常会重点考量以下参数：
-CTR（电流传输比）与其温度、时间稳定性，保证驱动能力与长期可靠性
-传输延时与带宽，匹配PWM频率与通信速率
-共模抑制能力（CMTI），尤其在电机驱动与高dv/dt应用中
合理选择和布局光耦，可以在确保安全隔离的同时，兼顾控制响应、效率和成本，使控制器整体达到更优的性能平衡。
五、从“辅助器件”到“系统骨架”
随着工业自动化、新能源、电动汽车、智能家电等行业的发展，控制器面临的工作电压更高、开关频率更快、电磁环境更恶劣，对隔离与抗干扰提出了更苛刻的要求。
在这种背景下，光耦已不再只是为满足安规而被动加入的“辅助元件”，而是构成控制器系统架构的“骨架之一”：在强弱电分区、信号通路规划、保护策略设计、接口标准化等多个维度发挥核心作用。
可以说，现代控制器若想在安全性、可靠性、抗干扰性和可维护性上达到工程应用要求，对光耦的正确理解与合理应用，已经成为硬件设计的重要一环，也是系统能否长期稳定运行的关键基础。
