一、项目背景
某智能产线现场使用三菱Q系列PLC，自带以太网口，用于控制输送线、分拣机构及扫码采集。扫码枪安装在移动工位，需要灵活移动、无网线束缚，传统有线方式布线复杂、易磨损、维护成本高，且移动工位无法固定布线，因此需要实现PLC与扫码枪之间的无线稳定通讯，传输扫码结果、状态信号，支持远程监控与数据上传。
二、方案选型

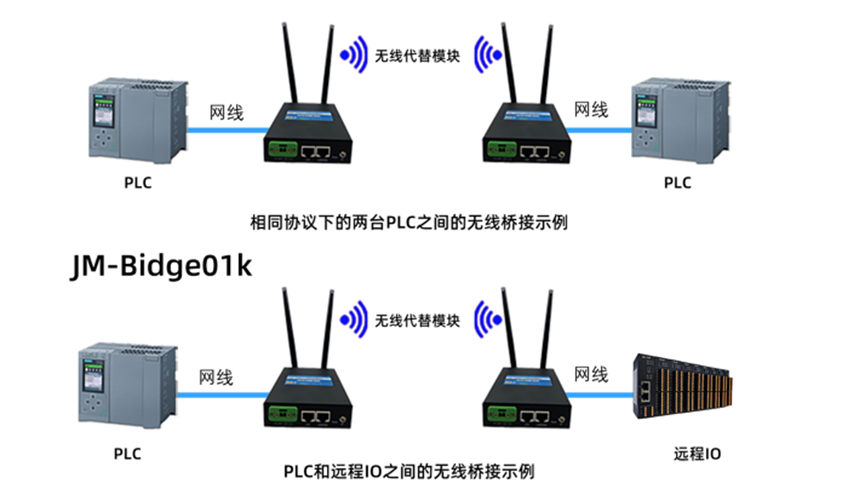

结合现场需求，采用工业无线网桥构建无线通讯链路，替代传统网线，实现PLC网口↔无线网桥↔扫码枪的无线透明传输。网桥支持 高频段、高带宽、低延迟，最远传输距离可达1000米，满足车间大范围覆盖；支持AP/终端、中继、路由、NAT映射等多种工作模式，适配不同网络拓扑；具备工业级宽温、抗干扰、高稳定性，适应粉尘、振动、电磁干扰等恶劣工况，确保扫码数据实时、可靠传输。

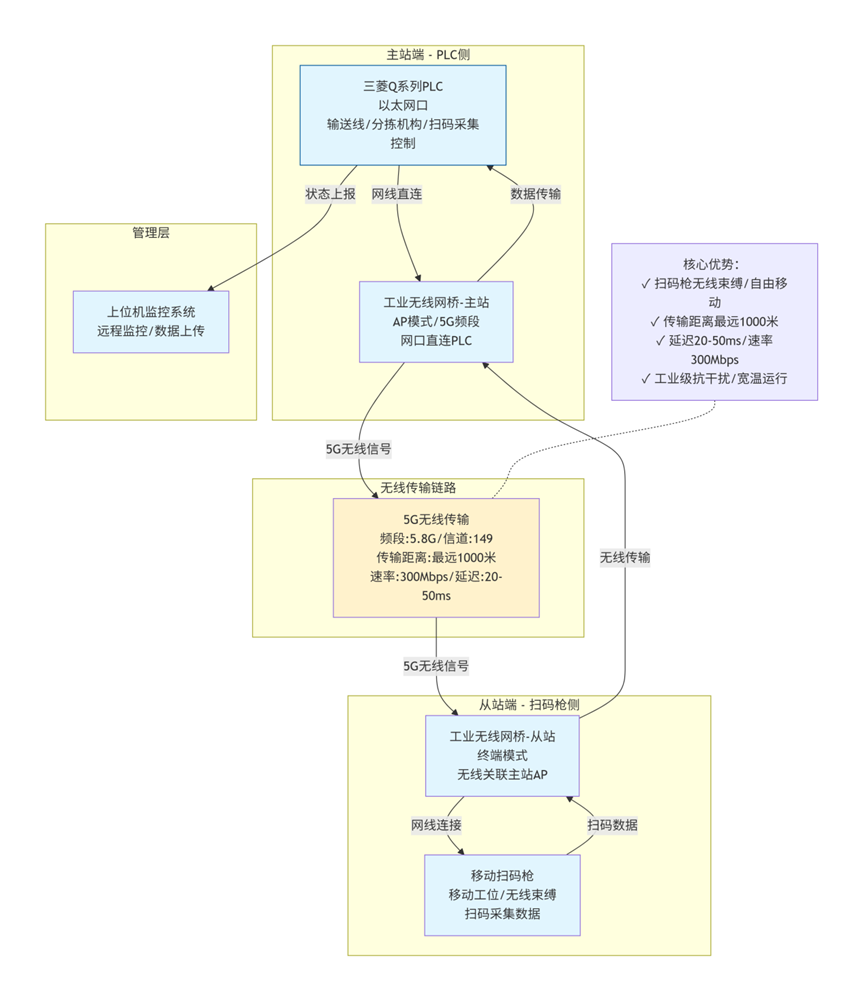

三、网络拓扑
主站端（PLC侧）：无线网桥工作在AP模式，网口直连三菱Q系列PLC以太网口，IP与PLC同网段，负责发射无线信号。
从站端（扫码枪侧）：另一台无线网桥工作在终端模式，网口连接扫码枪，无线关联主站AP信号，实现数据双向透明传输。
数据流向：扫码枪采集数据 → 从站网桥 → 无线传输→主站网桥→三菱Q系列PLC，PLC接收后解析数据并执行后续逻辑。
四、无线通讯可靠性保障

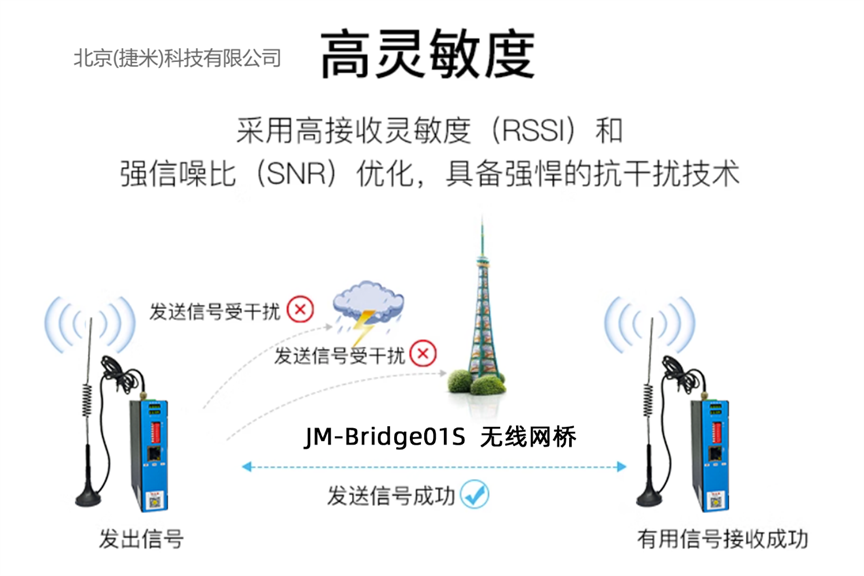

工业现场环境复杂，电磁干扰、信号遮挡、距离波动等因素都会影响无线通讯质量，本方案从多维度保障链路稳定。首先采用 专用频段，避开2.4G频段密集干扰，选用20/40MHz频宽、149信道，提升抗干扰能力；网桥内置高增益天线，优化信号收发角度，减少车间设备遮挡导致的信号衰减，确保信号强度稳定在-20~-50dBm。其次优化通讯参数，将PLC通讯更新周期调整至128ms，匹配无线链路20~50ms的正常延迟，避免因周期过短导致的通讯闪断、掉站问题。同时启用网桥数据缓存与重传机制，短暂信号波动时自动缓存数据、恢复后补发，杜绝扫码数据丢失；支持配置备份与故障快速恢复，降低现场运维压力。最后采用工业级硬件设计，宽温运行、电气隔离、EMC防护，抵御粉尘、振动、电磁干扰，保障长期连续稳定运行，为扫码数据实时传输提供可靠支撑。
五、效果与优势
无线灵活连接：扫码枪摆脱网线束缚，移动工位自由移动，适配复杂产线布局，布线简洁美观，降低维护成本。
稳定高速传输： 无线传输速率达300Mbps，延迟控制在20~50ms，扫码数据实时上传，无丢包、无卡顿，满足工业实时性要求。
工业级可靠稳定：宽温运行、强抗干扰，适应车间恶劣环境，长时间连续运行无故障，保障产线24小时不间断作业。
快速部署易维护：免编程可视化配置，向导式操作，无需专业网络知识即可完成调试；支持配置备份与恢复，故障快速排查，降低运维难度。
扩展性强：支持一对多、多对一、中继扩展等模式，后续可接入更多扫码枪、传感器、触摸屏等设备，实现产线多设备无线互联，助力智能工厂升级。
六、总结
本方案通过工业无线网桥，成功实现三菱Q系列PLC与扫码枪无线稳定通讯，解决移动工位有线布线难题，兼顾灵活性、稳定性与实时性。设备配置简单、部署快速、维护便捷，完全适配工业现场恶劣工况，有效提升产线自动化水平与运行效率，为工业设备无线互联、数字化改造提供可靠、低成本的解决方案。
