摘要
LNG深冷硬密封蝶阀是液化天然气储存、输送系统的核心部件，长期工作于-162℃深冷工况，其密封面平面度易发生形变，引发密封失效、LNG泄漏等隐患。明确平面度形变机理并实现精准表征，是阀门质量管控的关键。本文分析深冷工况下蝶阀密封面平面度的形变原因，依托白光干涉测量技术的非接触、纳米级精度优势，探讨其对平面度形变的表征方法，为阀门形变防控提供技术支撑。
1 引言
LNG储存与输送的深冷极端工况中，硬密封蝶阀密封面长期承受低温收缩、热应力失衡及介质冲击，易产生不规则形变，破坏平面度精度，威胁系统运行安全。传统检测方法难以解析形变机理，也无法精准表征细微形变。白光干涉测量可无损伤捕捉平面度形变特征，量化形变程度，对揭示形变机理、保障阀门安全运行具有重要意义。
2 LNG深冷硬密封蝶阀平面度形变机理
平面度形变主要源于三类协同作用因素：一是深冷环境导致密封面材料热胀冷缩不均，产生不规则收缩形变，破坏平面度基准；二是低温下材料韧性下降，受介质压力冲击易产生塑性形变；三是加工残留应力在深冷工况下释放，加剧形变程度。此外，密封面磨损与介质腐蚀会进一步恶化形变，导致平面度偏差持续增大。
3 白光干涉测量原理与表征方案
白光干涉测量基于迈克尔逊干涉原理，以宽谱白光为光源，经分光镜拆分测量光与参考光，两束反射光汇聚形成干涉条纹，解析条纹信息可重构密封面三维轮廓，精准量化平面度形变误差。试验搭建模拟-162℃深冷工况平台，固定蝶阀并清洁密封面，校准干涉仪光路与参数，采集不同工况下的干涉图像与数据，实现形变特征的可视化表征。
4 测量表征优势与应用价值
该技术非接触、无损伤，可避免深冷环境下密封面二次损伤；纳米级精度能捕捉细微形变缺陷，抗低温干扰能力强，适配深冷工况表征需求。其应用可精准解析形变机理、量化形变程度，追溯形变根源，为阀门结构优化、加工工艺改进提供数据支撑，有效防控平面度形变隐患，保障LNG储存与输送系统安全稳定运行。
多功能面型干涉仪——大视野平面度/纳米精密测量设备
单台设备搞定全维度精密测量，一站式覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓检测，高效适配各种硬密封零部件测量需求。
四大核心技术革新，突破行业测量瓶颈
一键自动扫描：彻底破解传统光学测量在高精度工况下“深度受限、视野偏小”的行业痛点，全面兼容平面度、台阶高度、多面平行度、锥孔等多维度精密测量需求，适配喷油嘴核心部位检测。

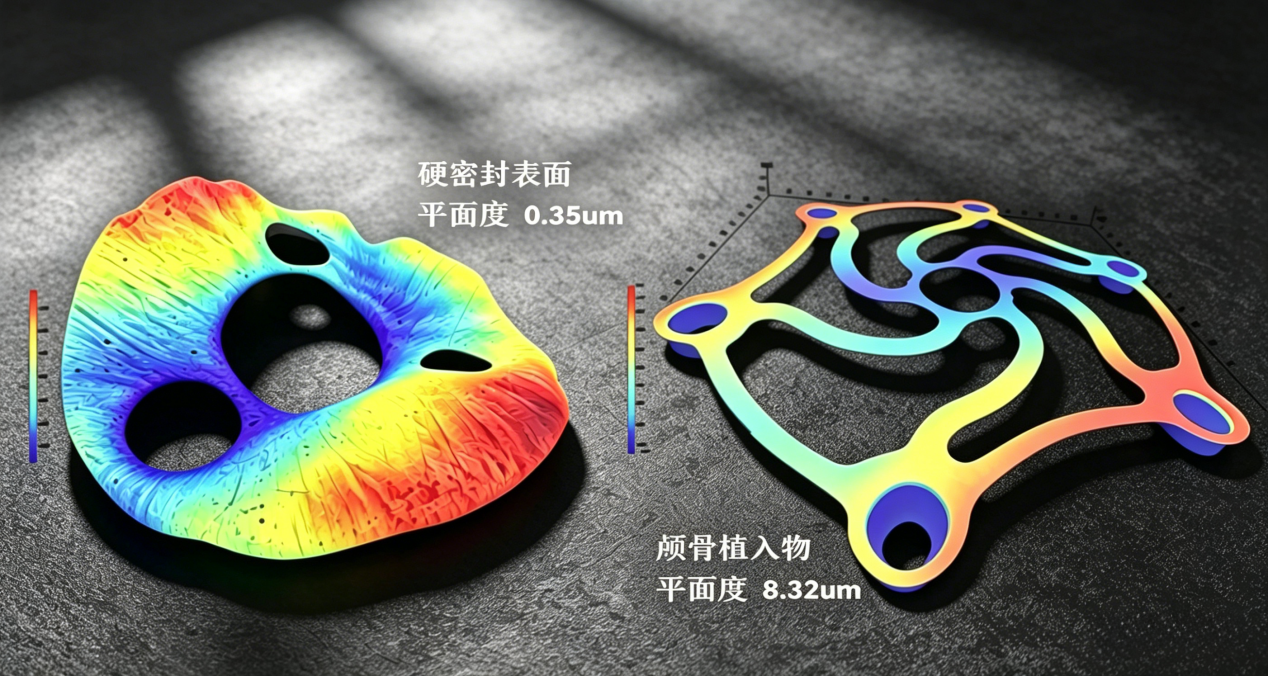

（实测喷油器密封端面 平面度变形 0.35um）

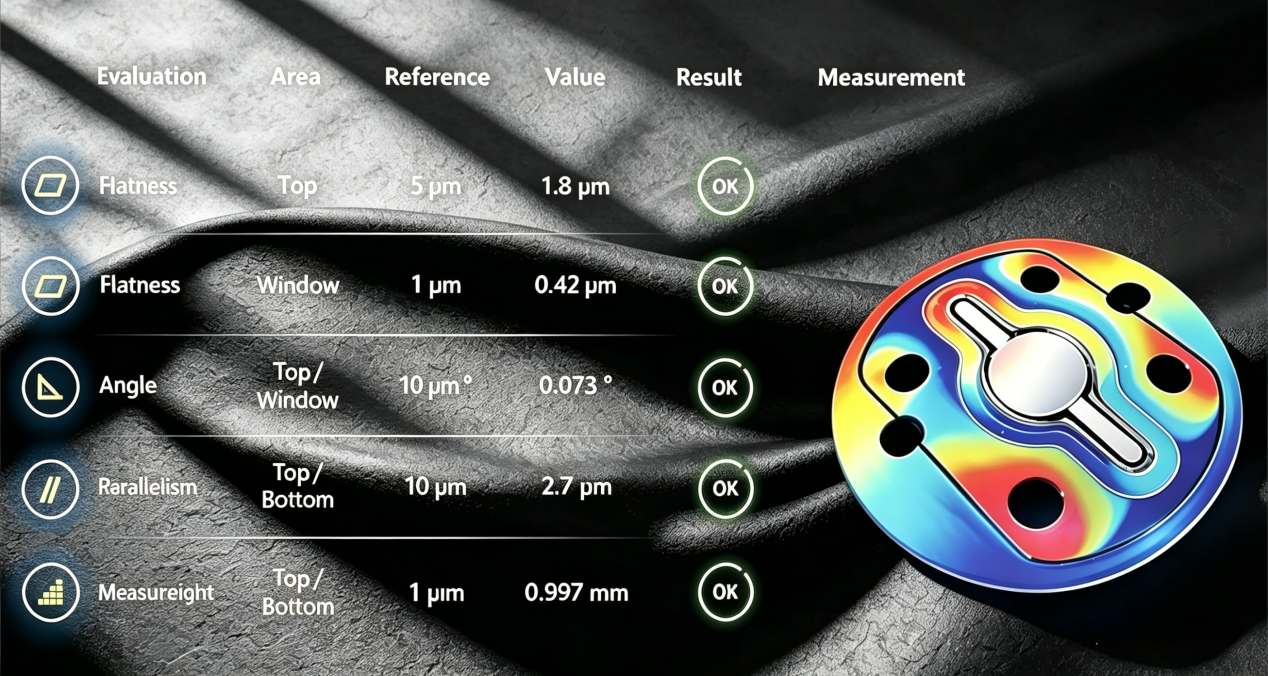

多台阶面平行度测量能力，市面上非常多的面型干涉仪，局限于单一平面的平面度测量，无法实现多台阶的平面一体化分析。我们解决了70mm台阶测量能力，重复精度满足5nm再现性。
自动化批量测量模式：单幅视野可达23×18mm，支持最大200mm视野全自动跑点测量，大幅提升批量检测效率；针对更大视野、更高精度的定制化需求，可提供专属非标解决方案，灵活适配不同生产场景。

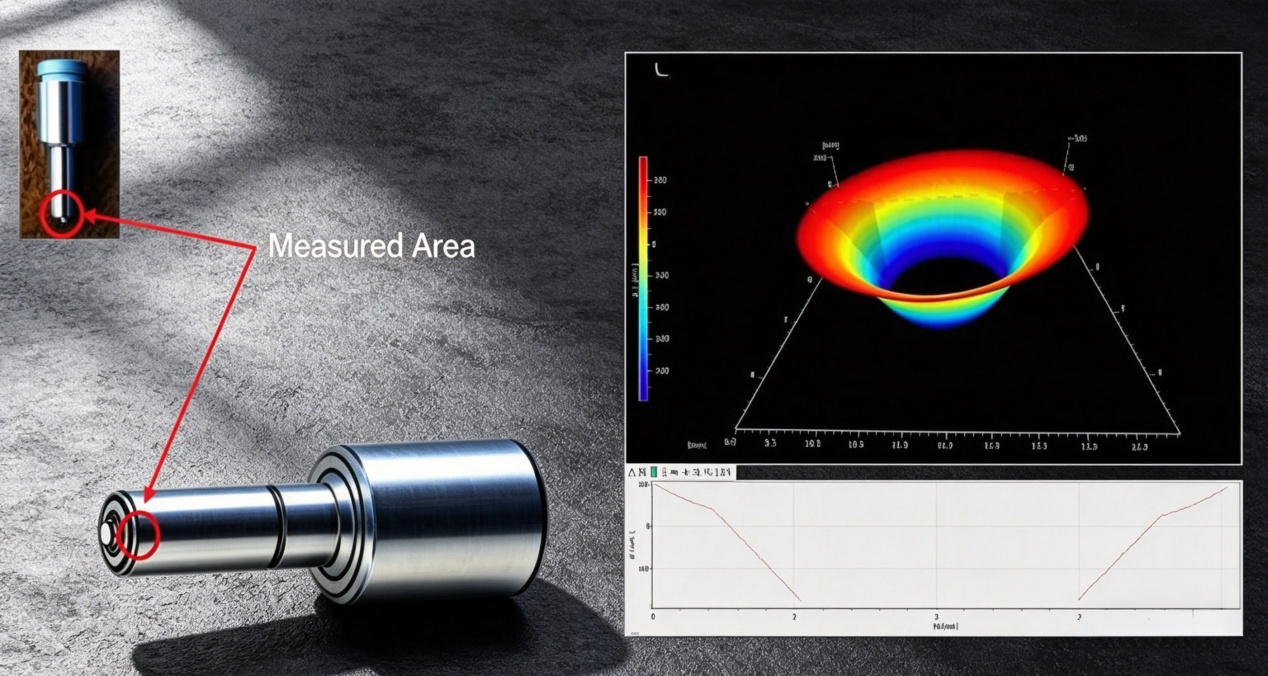

深锥孔角度精准测量：打破传统面型测量仪功能单一的局限，在保障微纳级平面度测量精度的基础上，同步实现陡峭锥面、深锥孔角度的精准检测，适用场景更广泛，检测能力更全面。
上下平面平行度专属检测：采用独特光路设计，可实现非/透明产品的厚度与上下平面平行度同步测量，无需额外设备，简化检测流程，提升检测效率。
新启航半导体——专业综合光学3D测量解决方案提供商，以核心技术赋能精密制造，为喷油嘴等零部件检测提供高效、精准、便捷的全流程服务！
