英集芯 IP2369是一款专为2-6串锂电池设计的45W升降压充放电管理芯片，应用于蓝牙音箱、电动工具、应急电源等充电方案。集成PD3.1、QC2.0/3.0等大部分主流快充协议。最大充放电功率45W，充电电流最高3A，输入/输出电压范围4.5V-25V。支持2~6串锂电/磷酸铁锂串联，最高电池电压32V。内置BUCK-BOOST升降压功率NMOS，单电感实现同步升降压，无需额外MOS。外围仅需电感、电容、配置电阻，BOM 精简、尺寸小巧，降低方案成本与PCB面积。采用QFNWB-7×7-60L封装，适配高密度布局。
一、45W充放电与自适应调节
IP2369支持45W充放电功率，内置升降压功率NMOS和同步升降压转换器，仅需单电感即可工作，简化电路，减少外围器件，缩小方案尺寸，降低BOM成本，适应小型化设计。芯片可根据充电器功率自动调节充电电流，并内置温度检测与输入电压监控，兼顾充电速度与安全性。用户还可通过外接电阻灵活设置充放电功率上限。
二、广泛兼容快充协议
芯片集成AFC、FCP、PD2.0、PD3.0、PD3.1等输入输出快充协议，支持QC2.0/QC3.0/QC3.0+输出协议，兼容常见主流充电器与智能设备，无需额外协议芯片。内置DRP Try.SRC功能提升USB-C口兼容性，充放电时可自动匹配协议。
三、灵活的电池配置
支持2~6节串联电芯，通过外接电阻设置串联节数。充满电压可通过电阻选择3.65V/4.1V/4.2V/4.3V/4.35V/4.4V，兼容锂电池与磷酸铁锂电池。芯片具备I2C接口，可读取充放电电压、电流等参数，便于精确调控；EN唤醒功能简化待机管理，降低功耗。
四、双接口与状态显示
提供1个USB-A输出口和1个USB-C双向口，支持充放电，可同时连接多个设备。支持1至4颗LED电量指示，直观显示电池电量和状态。内置14bit ADC，可精确测量输入及电池的电压、电流。
五、多重安全保护
内置输入过压/欠压保护、输出过流/短路保护、电池过充/过放/过流保护，以及IC过温保护和电池温度NTC监控，从输入、输出到电池管理提供保护。ESD耐压达4KV，输入引脚耐压30V，具有良好的抗干扰能力，适应复杂使用环境。
六、低功耗设计
待机功耗低至100μA，降低设备闲置能耗，延长续航，适合需要长期待机的蓝牙音箱、应急电源等设备，同时不影响高功率充放电性能，兼顾高效与节能。
七、封装与应用

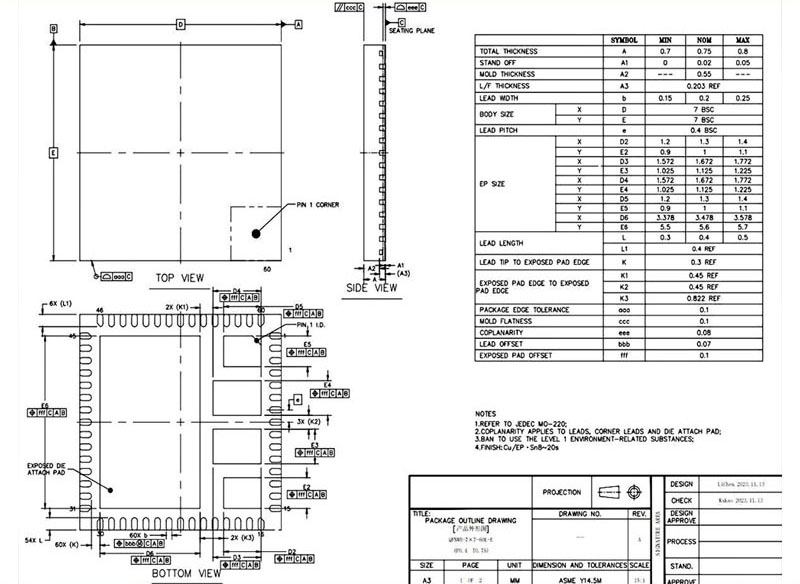

采用QFNWB-7*7-60L封装，结构紧凑，适用于空间受限的设备。可用于消费电子（如蓝牙音箱、移动电源）、工业设备（如电动工具、打气泵）、应急储能（如应急电源、汽车启动电源）以及后备电源、工业控制等需要2~6串电池充放电管理的场景。
IP2369集成度高，兼容多种快充协议，配置灵活，具备多重保护与低待机功耗，可为多串锂电池设备提供高效、安全的电源管理方案，有助于简化系统设计，降低整体成本，缩短产品开发周期。
