在电力电子、工业自动化及智能硬件飞速发展的今天，电子系统正朝着“高电压、大电流”与“低功耗、高集成”这两个看似矛盾的两极演进。当微弱的超大规模集成电路（如MCU、DSP、FPGA）需要去控制数万伏的高压电网、高功率电机或复杂的工业现场时，如何确保脆弱的控制“大脑”不被高压击穿？如何保证信号在强电磁干扰下依然精准无误？
答案就隐藏在一个体积微小却至关重要的半导体元器件中——光电耦合器（Optocoupler，简称光耦）。作为光电隔离技术最核心、最成功的商业化应用，光耦正默默无闻地在成千上万的电路板上筑起一道坚不可摧的安全防火墙。
一、光电隔离技术的本质：以光为媒，化险为夷
在了解光耦之前，我们需要先明白什么是光电隔离技术。
传统的电路连接是“电信号”的直接传输，这种铜线直连的方式虽然简单，但在面对高低压共存的系统时存在巨大的安全隐患。一旦高压侧发生短路或遭遇雷击，高压电流会瞬间顺着导线回流，烧毁核心控制芯片。
光电隔离技术则彻底打破了这种物理连接。它利用“电-光-电”的转换机制：
输入端：将电信号转换成光信号（通过发光二极管LED）。
传输介质：光信号穿过一段具有极高绝缘能力的透明介质（如玻璃、空气、透明树脂）。
输出端：光信号被光敏元件（如光敏三极管、光敏二极管）接收，并重新还原为电信号。
核心价值：由于光子本身不带电荷，物理空间上的电信号被彻底阻断，但在信息层面上却实现了完美互通。这种“形散神聚”的传输方式，正是光电隔离技术的精髓所在。
二、光耦的技术分类与演进随着应用场景的多元化，光耦也演化出了不同的技术分支，以满足速度、精度和功率的多重需求：
1.晶体管输出光耦（通用型）这是最基础、应用最广的光耦。输出端为光敏三极管，结构简单、成本低廉，广泛应用于电源反馈、开关控制等对速度要求不高的场合。
2.高速光耦为了适应现代高速数字通信（如RS-485、CAN总线、SPI接口），高速光耦应运而生。它将内部的发光二极管与带有放大电路的高速光电探测集成芯片（IC）结合，传输速率可达10Mbps甚至50Mbps以上，将信号延迟缩短至纳秒级。
3.光耦继电器（PhotoMOS/SSR）这是光隔离技术向功率领域延伸的典范。输出端采用功率MOSFET，由于内部没有任何机械触点，它克服了传统电磁继电器易磨损、有火花、寿命短的缺陷，实现了真正意义上的“无触点硬隔离开关”。
4.线性光耦传统光耦的输入电流与输出电流呈非线性关系，无法直接传输模拟信号。线性光耦通过在内部增加反馈光电二极管，实现了极高的线性度，常用于精密电压、电流检测的隔离采样。
三、光耦在现代电子工程中的四大核心优势作为光电隔离技术的集大成者，光耦在实际应用中展现出了传统隔离方案（如电容隔离、磁隔离）难以比拟的独特优势：
1.极高的抗共模干扰（CMR）能力在工业现场，变频器、大功率变压器工作时会产生剧烈的电磁浪涌，导致地电位剧烈波动。光耦由于其输入与输出之间存在超小的寄生电容（通常小于1pF），能够完美阻断这种高频共模噪声。高品质的工业级光耦，其共模抑制比（CMR）可高达15kV\s至50kVs}，确保信号在高噪声环境下不失真。
2.牢不可破的物理安全防护光耦的输入端与输出端通常封装在耐高压的环氧树脂中。普通光耦的电气隔离电压（IsolationVoltage）普遍可以达到3750\Vrms，而增强型或宽体封装的光耦甚至能承受高达5000\Vrms至7500Vrms的瞬态高压。这意味着，哪怕输出端遭遇数千伏的强电冲击，它也能像保险丝一样，将灾难死死挡在高压区，确保低压控制侧的人身与设备安全。
3.单向传输性，杜绝信号回溯光的传播具有绝对的单向性。光耦只能由输入端发光驱动输出端，而输出端的任何电位变化、噪声或反射信号，都绝对无法通过光路径反向干扰到输入端。这种天然的“单向阀门”特性，彻底杜绝了前后级电路之间的互调干扰。
4.逻辑电平转换的天然桥梁在混合系统中，控制芯片可能运行在3.3V，而执行机构需要5V、12V甚至24V的控制电平。光耦在实现隔离的同时，可以非常方便地完成不同逻辑电平之间的平滑转换，大大简化了接口电路的设计。

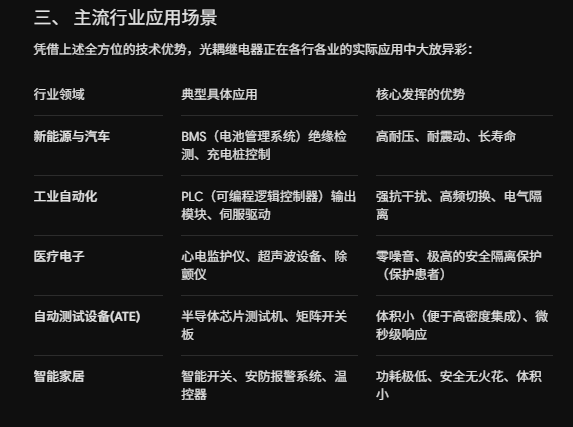

1.开关电源（SMPS）与充电器在我们手机充电器和电脑电源中，为了调节输出电压，需要将输出端的电压信号反馈给输入端的PWM控制芯片。光耦在此处充当了“传话筒”，既实现了高精度的闭环控制，又将市电（220V高压）与我们手机接触的低压端（5V/12V）彻底隔离开来。
2.新能源汽车与BMS（电池管理系统）电动汽车的动力电池包电压高达400V甚至800V，而车机控制系统的工况电压仅为12V。光耦在BMS中被大量用于电池单体电压监测、绝缘电阻检测以及CAN总线通信隔离，是保障新能源汽车行车安全与防止高压触电的核心元器件。
3.工业自动化与PLC可编程逻辑控制器（PLC）是现代工厂的灵魂。工业现场环境恶劣，长距离布线容易感应出巨大的电动势。PLC的输入和输出端口无一例外都会采用光耦进行隔离，以防止外部恶劣的电网噪声瘫痪整个产线。
4.光伏发电与风力逆变器绿电（光伏、风电）产生的直流电需要通过逆变器转换成交流电并入电网。在驱动高压IGBT或SiC功率模块时，高速门极驱动光耦（GateDriveOptocoupler）负责传递高频PWM开通信号，不仅提供足够的驱动电流，更抵御了开关瞬态带来的巨大电磁冲击。
五、行业前沿：面对新技术挑战，光耦的自我进化近年来，以电容隔离和磁隔离为代表的“数字隔离”技术发展迅猛，并在带宽和集成度上对传统光耦发起挑战。面对竞争，光耦技术并未止步不前，而是展现出了强大的生命力：材料升级：传统光耦的LED易老化，现代工业级光耦采用了先进的砷化铝镓（AlGaAs）发光材料和更严苛的半导体工艺，使其工作温度范围拓展至-40C到+125C，寿命大幅延长。高集成度智能光耦：现代光耦不再只是简单的四个引脚，而是集成了过流保护、欠压锁定（UVLO）、Miller钳位以及故障状态反馈（FaultOptions）等功能的智能门极驱动芯片，极大地降低了系统设计的复杂度。
作为光电隔离技术最普遍、最重要落地应用，光耦历经半个多世纪的检验，依然凭借其无可挑剔的物理隔离安全性、极高的性价比以及卓越的抗干扰表现，稳居电子工程设计的核心宝座。
在即将到来的万物互联与高压快充时代，无论是更为严苛的工业互联，还是对安全要求近乎严苛的汽车电子，光耦都将继续化身为那道静默的“光之盾”，在黑暗中阻挡高压洪流，守护着现代科技世界的安全与安宁。
以上就是本文的全部内容，如果觉得本文对您有所帮助，请持续关注本司网站https://www.a-semi.com以及“先进光半导体”微信公众号，我们将给您带来更多新闻资讯和知识科普！
