一、产品背景
在电池驱动工具、通信电源、工业控制等应用中，系统常需从高压母线获取小功率辅助电源，例如48V转5V/0.5A。传统方案内置MOS耐压普遍不足（40V），高压方案则需外置MOS增加面积。Hi9204是一款非同步降压转换器，采用SOT23-6封装，输入5-70V，内置600mΩ高侧MOS，提供0.6A连续输出电流（峰值1.5A），采用电流模控制实现快速瞬态响应，开关频率450kHz，外围简洁，适合高压小功率降压应用。
二、硬件兼容性
Hi9204采用SOT23-6封装，引脚定义为：1脚BST（自举电容），2脚GND，3脚FB（反馈采样），4脚EN（使能），5脚VIN（供电输入），6脚SW（内置MOS源极/开关节点）。该引脚排列与常见SOT23-6降压芯片不同（如MP2451、LMR16006等），不能直接替换。但Hi9204与Hi9205引脚完全一致，可直接互换（注意耐压和电流差异：Hi9204耐压70V/0.6A，Hi9205耐压80V/1A）。建议根据Hi9204典型应用电路重新设计，SOT23-6封装体积极小，适合空间受限的模块。
三、性能优势
第一，宽输入电压范围（5-70V），极限耐压100V。覆盖12V、24V、36V、48V、60V系统，尤其适合48V通信电源、工业母线、电动车等高压场合。100V极限耐压为60V系统提供了充足裕量，可应对电压尖峰。
第二，内置600mΩ低内阻功率MOS。比Hi9205的900mΩ内阻更低，导通损耗更小。连续输出电流0.6A，峰值限流1.7A，瞬态过载能力强。在0.6A输出时，导通损耗I²R=0.36×0.6=0.216W，热管理更轻松。
第三，电流模控制。采用峰值电流模PWM控制，提供快速瞬态响应，逐周期电流限制，简化环路补偿设计，系统稳定可靠。
第四，效率高达90%。在48V转5V/0.2A时效率约88%，适合长期工作的辅助电源应用。
第五，关断电流极低（<0.1μA）。EN拉低时芯片关闭，几乎不消耗电池电量，特别适合电池供电设备。
第六，开关频率450kHz。平衡效率和外围尺寸，电感体积适中，输出纹波可控。
第七，完善的保护功能：逐周期过流保护（峰值限流1.7A）、过温保护（136℃关断，116℃恢复）、欠压锁定（启动3.6V，关闭3V，迟滞0.6V）、内部软启动（1.2ms）。
第八，输出电压可调，最大输出约0.95×VIN。反馈基准0.816V，通过外部电阻任意设定输出电压。
四、关键参数
（TA=25℃，VIN=60V）输入电压5-70V（VIN极限100V）。关断电流<0.1μA，静态电流1mA（VIN=48V，空载）。欠压锁定启动3.6V，关闭3V，迟滞0.6V。反馈基准电压0.816V。内部软启动时间1.2ms。开关频率典型450kHz。最小导通时间130ns。高侧MOS导通内阻600mΩ（VBS-VSW=5V时）。高侧电流限制阈值1.7A（峰值）。过温保护136℃关断，迟滞20℃（恢复约116℃）。连续输出电流能力≤0.6A，峰值≤1.5A。输出电压由外部电阻设定：Vout = 0.816V × (R1+R2)/R2。
五、注意事项
第一，输入电容与布局。输入电容应尽可能靠近VIN和GND引脚，推荐4.7μF/100V陶瓷电容。输入电压高达70V时，电容耐压需足够（建议100V）。VIN引脚走线应短而宽，减小寄生电感。
第二，自举电容BST。BST与SW之间需外接0.1-1μF陶瓷电容（典型0.1μF），用于驱动高侧MOS。电容耐压建议≥10V，紧靠BST和SW引脚。SW节点是开关节点，走线应短而宽以降低辐射，但需远离FB反馈电路。

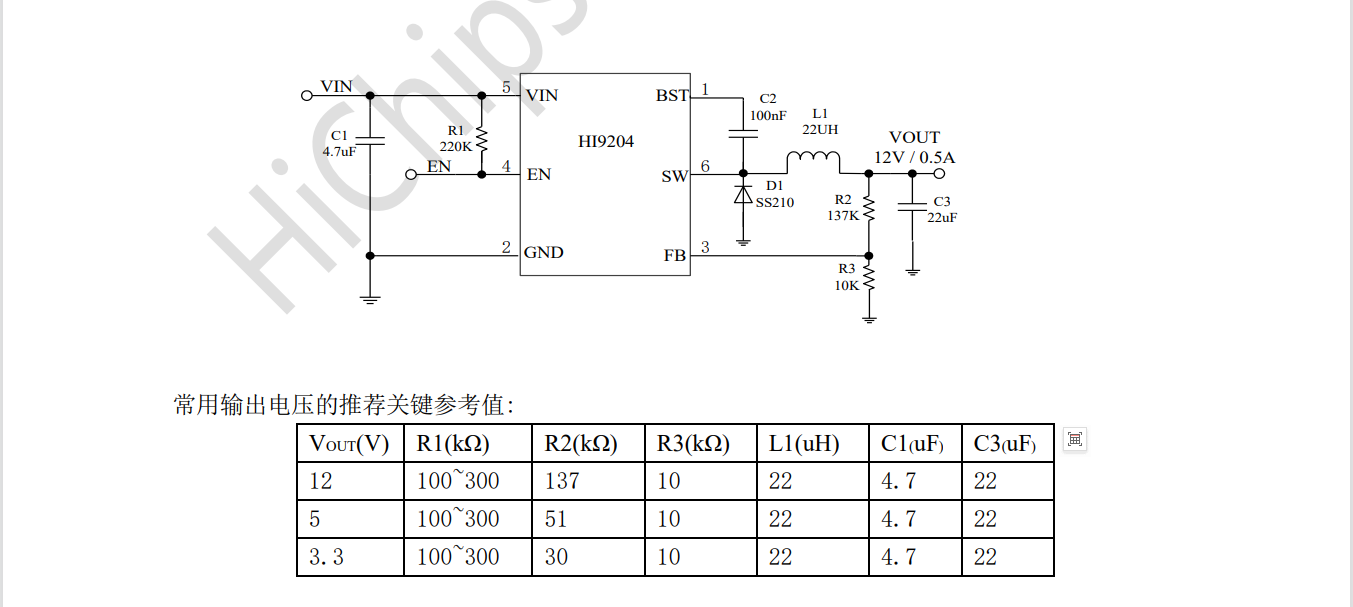

第三，反馈电阻与输出电压设置。参考电压0.816V，分压电阻R1（上拉）和R2（下拉）建议使用1%精度电阻。反馈电阻尽量靠近FB引脚，避免噪声耦合。数据手册推荐参考值：12V输出时R1=100-300kΩ，R2=13kΩ，电感10μH；5V输出时R1=100-300kΩ，R2=5.1kΩ，电感10μH；3.3V输出时R1=100-300kΩ，R2=3kΩ，电感10μH。输出电容建议22μF（陶瓷或低ESR电解）。
第四，电感选择。电感公式 L = Vout×(Vin-Vout)/(Vin×ΔIL×fsw)，ΔIL取最大负载电流的30%（即0.18A）。例如48V转5V/0.6A，ΔIL=0.18A，fsw=450kHz，计算得L≈10.6μH，选用10μH。电感饱和电流需大于峰值电流 Ipk = Iload + ΔIL/2 = 0.69A，建议选择饱和电流≥0.8A（推荐1A以上）。电感DCR影响效率，应选低DCR型号（如<0.3Ω）。工作频率450kHz，推荐使用铁氧体屏蔽电感。
第五，续流二极管选择。Hi9204是异步降压架构，需要外接续流二极管。选用肖特基二极管，反向耐压大于VIN（建议100V），平均电流等于输出电流（0.6A），峰值电流约0.69A，选用1A/100V肖特基（如SS110或SS210）。二极管应靠近SW和GND布局，走线短而宽。
第六，EN引脚处理。Hi9204的EN引脚内部无上拉，需外接上拉电阻到VIN（典型100kΩ-1MΩ）使能芯片工作；EN拉低（<0.8V）时关闭输出。EN引脚耐压有限（极限<6V），不能直接接高压VIN，必须通过电阻分压或串联限流电阻。如需直接接VIN，需串联合适电阻到EN（注意EN钳位电流限制）。
第七，散热与PCB设计。SOT23-6封装热阻高达220℃/W（JESD51-7四层板），这是该芯片的主要短板。0.6A输出时，芯片功耗约0.36-0.5W（导通损耗+开关损耗），温升约80-110℃。在环境温度25℃时结温约105-135℃，接近过温保护阈值（136℃）。因此实际使用时建议降额，或加强散热（增大GND铜箔面积、增加过孔）。推荐输出电流控制在0.4-0.5A以获得更低的温升。
第八，短路保护。Hi9205具有逐周期电流限制（峰值1.7A），输出短路时每个周期限制峰值电流，避免芯片损坏。短路解除后自动恢复正常工作。
六、详细应用场景
电池驱动工具（电动螺丝刀、电钻、电动扳手）：电池电压通常为12V、18V、24V或36V，Hi9204可将电池电压降压至5V/0.5A给MCU、显示屏、LED照明、蓝牙通信模块供电。关断电流<0.1μA，工具长时间待机时几乎不消耗电池电量，延长电池寿命。SOT23-6小封装适合工具内部紧凑空间。
通信电源（基站辅助供电）：通信设备常用48V直流母线（-48V系统，实际40-57V），Hi9204可直接从母线取电，降压至5V/0.5A或3.3V/0.5A给监控模块、风扇、温度传感器供电。70V耐压应对母线尖峰和浪涌，100V极限提供充足安全边际。
工业控制与PLC：工业现场常用24V直流供电（实际18-32V），Hi9204降压至5V/0.5A给MCU、触摸屏、通信接口供电，或降压至3.3V/0.5A给FPGA、DSP供电。宽输入范围适应电压波动（如24V系统可低至18V），电流模控制提供快速响应。
电动车/电瓶车仪表盘供电：48V或60V电动车电池，Hi9204降压至5V/0.5A给仪表盘、GPS模块、行车记录仪供电。100V极限可应对60V系统的电压尖峰（如电机反电动势）。输出0.5A足够驱动仪表和定位模块。
工业传感器与变送器：4-20mA两线制传感器常需从24V环路取电（环路电压通常12-36V），Hi9204降压至3.3V或5V给传感器调理电路、无线模块供电。关断电流<0.1μA，使设备在待机时几乎不消耗电流，满足两线制低功耗要求。
POE供电（受电设备辅助电源）：POE输入电压44-57V，Hi9204降压至3.3V/0.5A给网络处理器、PHY芯片供电，或降压至5V/0.5A给USB充电口。0.6A能力满足多数低功耗受电设备（如IP摄像头、无线AP）。
HVAC暖通空调控制板：空调、新风系统控制板常用24V电源，Hi9204降压至5V给MCU、继电器驱动、RS485通信接口供电。450kHz频率允许使用小体积电感，适合控制板有限空间。
智能电表与采集终端：电力行业常用24V或48V直流，Hi9204降压至5V给计量芯片、NB-IoT/4G通信模块供电。关断电流<0.1μA，使电表在待机或断电模式下功耗极低。
安防监控摄像头：12V或24V供电的监控摄像头，Hi9204降压至3.3V/5V给CMOS传感器、ISP、编码芯片供电。宽输入范围适应供电线缆压降导致的电压波动（如12V系统降至9V仍工作）。
总结：Hi9204是一款高压小功率降压转换器，5-70V输入、0.6A连续输出、SOT23-6封装，600mΩ低内阻MOS和<0.1μA关断电流是其亮点。适合各类高压母线取电的低功耗辅助电源应用，尤其适配48V通信电源、工业24V系统及电池供电设备。SOT23-6封装热阻较高（220℃/W），实际使用中建议关注散热设计并适当降额。
