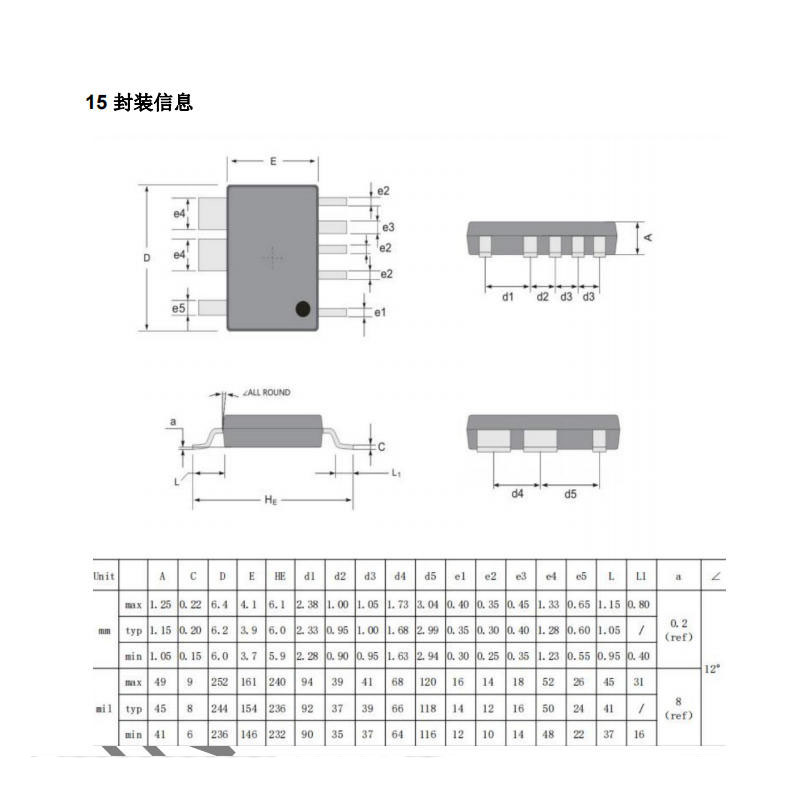

英集芯IP2036_27A是一款用于快速充电器，电源适配器等设备的AC/DC反激转换器。集内置高压功率 MOS，耐压 650V/670V，输出功率35W，工作电流仅250µA。开关管谷底软开关，大幅降低开关损耗，整机转换效率高、温升低。兼顾效率与音频噪音，解决轻载啸叫问题。间歇工作，待机功耗极低，轻松过主流能效认证。内置谷底检测、电流采样、抖频电路，外围元件极少，降低BOM成本。可配置最大频率、保护阈值及过温保护点，适应不同应用需求。采用DASOP-8封装，体积小巧，适合紧凑型设计。
一、核心特性与技术优势
1、高效率设计
IP2036_27A支持自适应宽开关频率调节——轻载时自动降低频率以减少开关损耗，满载时优化频率以降低器件温度，从而在全负载范围提升效率。芯片内置谷底检测电路，在准谐振（QR）模式下实现谷底软开关，降低开关损耗。实测满载效率可达92%以上，轻载效率较传统方案可提升10%以上。
2、高集成度
芯片内部集成了高压MOSFET（耐压670V），减少外部元件数量，降低BOM成本，简化PCB设计，提升系统可靠性。内置抖频电路无需外部元件即可降低EMI辐射，简化滤波设计，节省PCB空间。结合芯片特性提供的优化变压器设计建议，可帮助减少漏感与分布电容，提升整体能效。
二、多模式智能控制
IP2036_27A支持多种工作模式，采用自适应多模式控制（MMC）技术，可根据负载情况自动切换工作模式，兼顾效率与性能：
准谐振（QR）模式：在中等负载下实现软开关，适用于手机、平板充电器等典型应用。
强制开启与锁谷底模式：极轻载或空载时强制开启MOSFET，配合突发模式降低待机功耗；锁谷底模式在特定负载下优化效率与噪声平衡。
突发模式（Burst Mode）：轻载或空载时工作电流仅250µA（典型值），可降低待机功耗，有助于满足CoC V5和DoE VI等能效标准的要求。
三、多重保护功能
为确保安全性和稳定性，IP2036_27A内置多重保护功能：
电压保护：输出过压保护（VS_OVP）、输出欠压保护（VS_UVP）、VDD过压保护（VDD_OVP），以及Brown-in/Brown-out输入电压跌落与恢复保护。
温度保护：内置过温保护（OTP），当芯片温度超过阈值时自动降频或关断，防止过热失效；OTP阈值可配置，用户可根据应用场景灵活调整。
功率保护：过功率保护（OLP）可限制输出功率，防止过载或短路导致的器件损坏；支持恒流输出（CC）及输入电压补偿，适用于电池充电器或LED驱动等场景。
四、灵活的可配置性
IP2036_27A提供多项可配置参数，方便设计调整：
最大频率（fBNK_MAX）可通过外部电阻或引脚配置，以优化效率与EMI平衡；
输出过压/欠压保护阈值（VVS_OVP/VVS_UVP）可根据应用需求调整；
VDD过压保护阈值（VVDD_OVP）可配置；
支持QR模式或强制开启模式的工作模式切换；
CC模式下支持输入电压补偿，提升恒流精度。
五、典型应用场景
IP2036_27A可应用于以下电源领域：

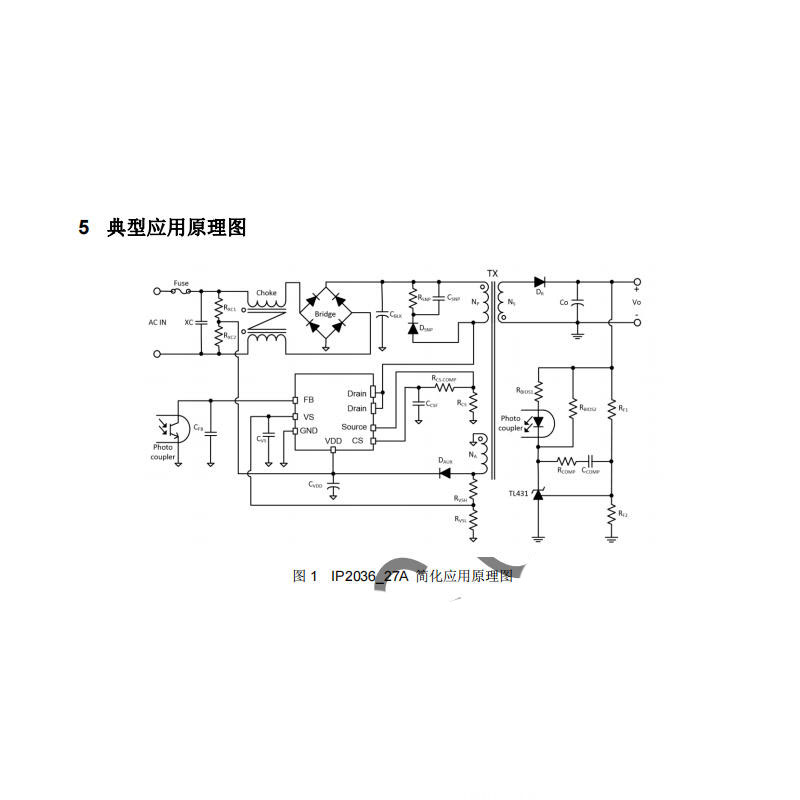

手机、平板、轻薄笔记本快充适配器：支持35W单口USB-C PD/QC快充，满足小体积、高功率密度需求。
高功率密度迷你充电器：高集成度有助于减少PCB面积，适合紧凑型设计。
高能效反激式辅助电源：适用于服务器、工业设备等辅助电源，提升系统整体能效。
结合GaN器件的多口充电器：可扩展实现更高功率的多口充电方案。
六、总结
英集芯IP2036_27A作为一款集成MOSFET的多模式AC/DC反激控制器，凭借其高效率、高集成度、灵活的配置选项以及多重安全保护功能，为35W级快充与电源适配器市场提供了有竞争力的解决方案。在电子设备持续向小型化、高功率密度和严格能效标准演进的趋势下，IP2036_27A有望在快充适配器、辅助电源等领域获得应用，助力电源技术升级。
