自动皂液器传感器方案：WT4002B的低功耗实战

随着公共卫生意识的提升，自动皂液器已经成为商场、餐厅、医院等公共场所的标配。相比传统手按式皂液器，自动感应式避免了交叉接触，更加卫生便捷。但对于产品研发人员来说，自动皂液器的传感器选型一直是个难题，尤其是功耗控制方面。

自动皂液器的功耗痛点

自动皂液器通常采用电池供电，常见的是4节AA电池或者内置锂电池。如果传感器模块功耗过高，用户就需要频繁更换电池，体验很差。更重要的是，公共场所的维护成本会大幅上升，物业人员需要定期巡检更换电池，人力成本不容忽视。

传统的红外传感器方案在工作时电流往往在毫安级别，虽然平时可以休眠，但感应间隔时间很短，实际平均功耗仍然偏高。有些方案为了降低功耗，不得不牺牲感应灵敏度或者缩短探测距离，导致用户体验下降。

如何在低功耗和性能之间找到平衡点，是自动皂液器方案设计的核心问题。

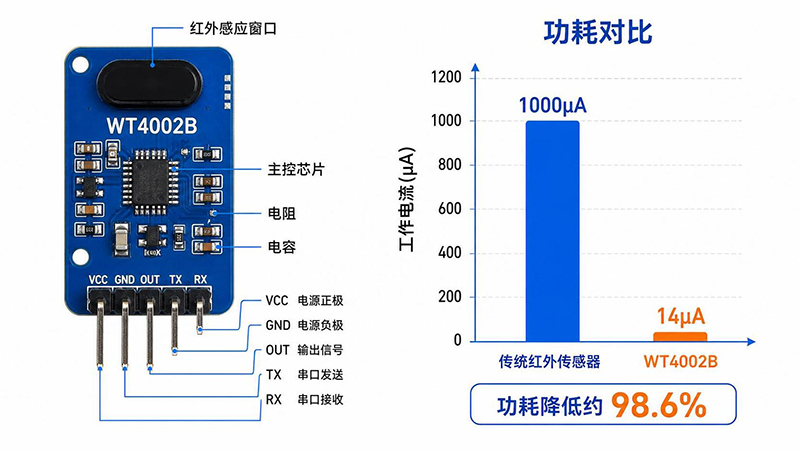

WT4002B-C01是深圳唯创知音推出的一款超低功耗、高性能光学接近传感器。这款模块内部集成了发射芯片、接近检测光电二极管、高分辨率ADC、可编程脉冲LED恒流驱动电路和DSP数字处理单元，外部MCU可以通过UART接口直接读取感应状态，开发非常方便。

工作电压：3V到5V，适配常见的电池供电方案

工作电流：3.3到37微安

待机平均电流：14微安，条件为3.3V供电、探测距离30厘米、探测间隔1秒

探测距离：3到45厘米，可调

待机电流14微安是什么概念？如果用4节AA电池，容量大约2000到3000毫安时，理论上可以支持数年时间。当然实际使用中会有MCU和其他电路的功耗，但WT4002B本身的功耗已经做到了极低的水平。

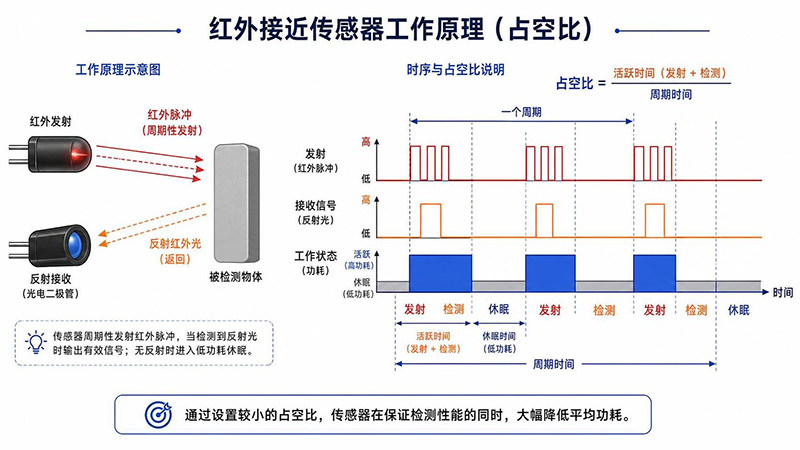

WT4002B的低功耗秘诀在于它的工作方式。传感器并不是持续工作的，而是以一定的占空比间歇性工作。发射管周期性发出红外光脉冲，然后检测反射回来的能量，判断是否有物体靠近。

WT4002B支持通过UART指令调整两个关键参数，这两个参数直接影响功耗表现。

第一个是响应速度。模块提供4档可调，分别是250毫秒、500毫秒、1000毫秒和2000毫秒。响应速度越快，传感器发射脉冲的频率越高，平均电流越大。对于自动皂液器来说，500毫秒到1000毫秒的响应速度已经足够，用户不会感觉到明显延迟，同时可以有效控制功耗。

第二个是能量等级。能量等级从0x00到0x0F共16档，等级越高，红外发射的能量越大，探测距离越远，但功耗也相应增加。实际设计中应根据皂液器的出液口到感应区域的距离，选择合适的能量等级，既要保证触发可靠，又要避免不必要的功耗浪费。

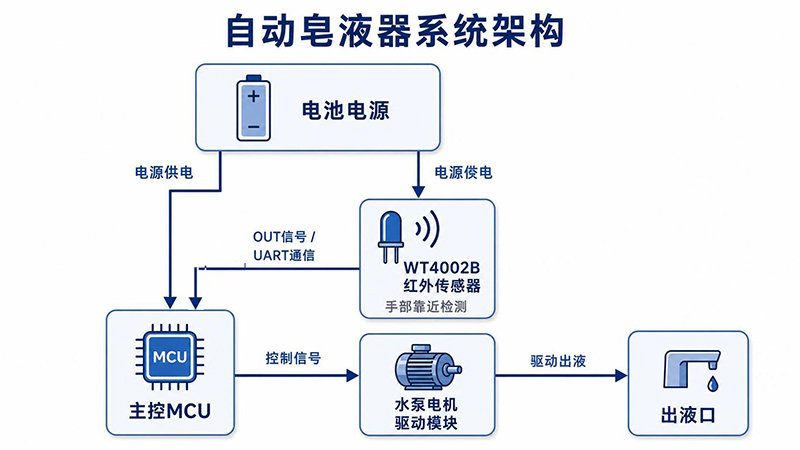

基于WT4002B设计自动皂液器，有几个实用的设计要点。

首先是感应距离的学习功能。WT4002B支持串口指令学习模式，可以在探头前方放置遮挡物，发送学习指令后模块会自动校准感应距离。这个功能非常实用，因为不同皂液器的外壳材质和结构设计不同，反射特性也会有差异，通过自主学习可以适配不同的产品结构。

其次是输出方式的选择。WT4002B提供OUT引脚直接输出有效电平，同时也支持UART主动上报模式。简单方案可以直接用OUT引脚触发MCU中断，MCU唤醒后再进行出液控制，这种方式可以进一步降低系统整体功耗。高端方案可以启用UART主动上报，获取更多的状态信息。

再者是抗干扰设计。公共场所的环境光干扰比较复杂，尤其是阳光直射的情况下，有些红外传感器会出现误触发。WT4002B具备抗阳光干扰能力，但在结构设计中仍然建议给红外收发管加上遮光套筒，减少环境光的影响，同时避免发射管的光线直接反射到接收管造成自激。

最后是节能模式的设计。自动皂液器可以加入超时保护逻辑，如果连续一段时间没有触发，可以让MCU进入深度睡眠，同时配置WT4002B以更低的占空比工作，进一步延长电池寿命。

采用WT4002B方案的自动皂液器，在典型使用场景下，4节AA电池可以支持6个月到1年的使用时间，具体取决于使用频率和省电策略的设计。相比传统方案，电池寿命可以延长2到3倍，大幅降低了维护成本。

对于研发人员来说，WT4002B的模块化设计也缩短了开发周期。UART接口协议清晰，指令简单，不需要复杂的驱动开发，接上MCU的串口就可以开始调试。唯创知音还提供了详细的中文说明书和参考设计，上手门槛很低。

自动皂液器的传感器方案选择，本质上是在功耗、性能、成本三者之间做权衡。WT4002B-C01以14微安的待机电流、3到45厘米的可调探测距离、以及简洁的UART接口，提供了一个很有竞争力的选择。对于追求长续航的电池供电方案，这款模块值得认真考虑。

如果你正在做自动皂液器或者其他低功耗红外感应产品的设计，不妨试试WT4002B，或许能为你的方案带来意想不到的续航提升。
