Profinet转Profibus DP工业自动化｜食品车间S7-1200 PLC温度计温控案例

4.1 项目应用场景

食品饮料行业属于民生消费刚需行业，正向智能制造、无菌生产、品质溯源、标准化管控方向高速发展，生产过程的温度管控是保障食品口感、品质、保质期、安全生产的核心关键指标。某大型饮料智能制造企业无菌生产车间，包含配料、灭菌、灌装、发酵、仓储等核心工序，车间核心控制系统采用西门子S7-1200 PLC作为Profinet主站设备，负责整条生产线的工序联动、温度闭环控制、设备启停管控、生产数据汇总，是车间工业自动化生产的核心控制单元，适配食品行业中小型产线高精度、高稳定性的控制需求。

车间发酵罐、灭菌设备、恒温配料仓、无菌灌装车间、成品恒温仓储区等关键点位，批量部署Profibus DP协议温度计作为DP从站设备，实时采集生产全过程环境温度、设备工艺温度，保障食品生产全程温控达标，是实现食品品质标准化、安全溯源的核心感知设备。该车间为智能化升级改造项目，主控PLC系统升级为Profinet工业以太网总线协议，而现场所有测温温度计为传统Profibus DP总线存量设备，协议不兼容导致温度数据无法接入主控系统，全程温控依赖人工监测，无法实现自动化闭环管控。为解决总线通讯壁垒，实现生产全过程温度自动化、精准化、智能化管控，本次采用塔讯TX161-RE-DPM/PNS智能网关，通过协议转换技术打通Profinet与Profibus DP通讯链路，结合工业物联网技术实现温度数据溯源、工艺优化、品质管控，助力食品智能制造升级。

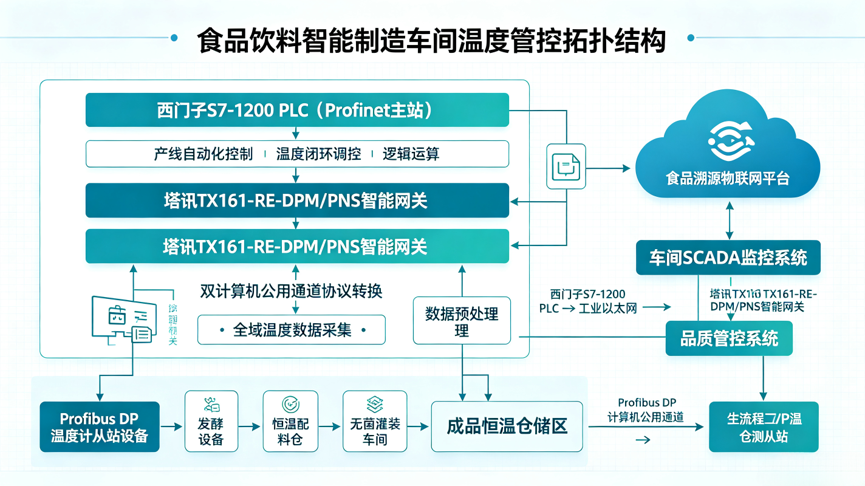

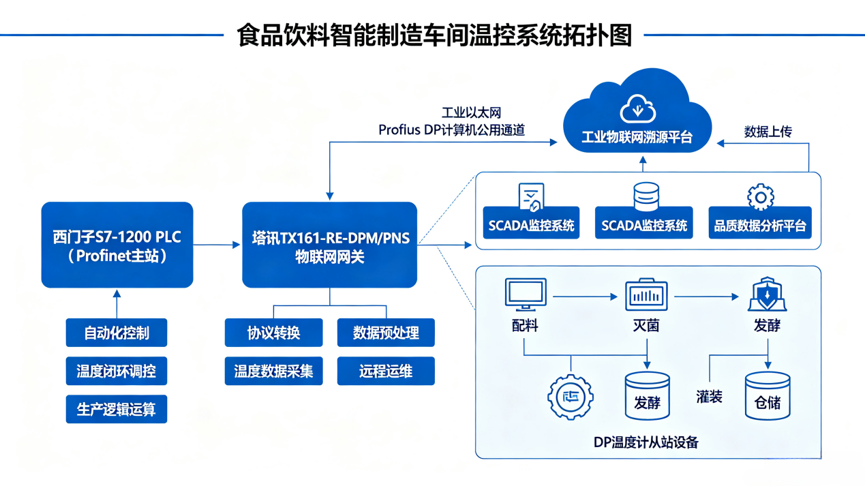

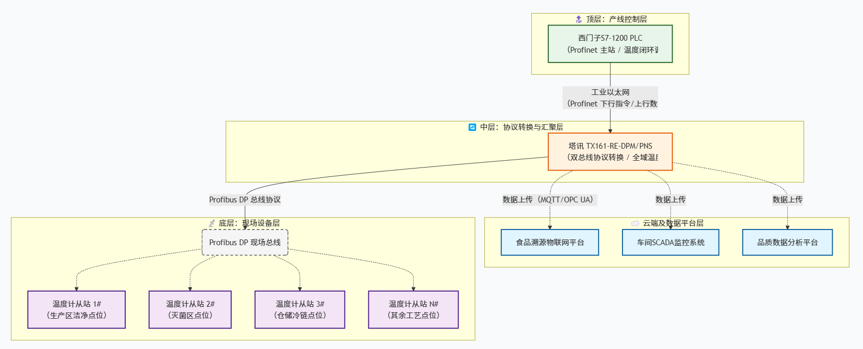

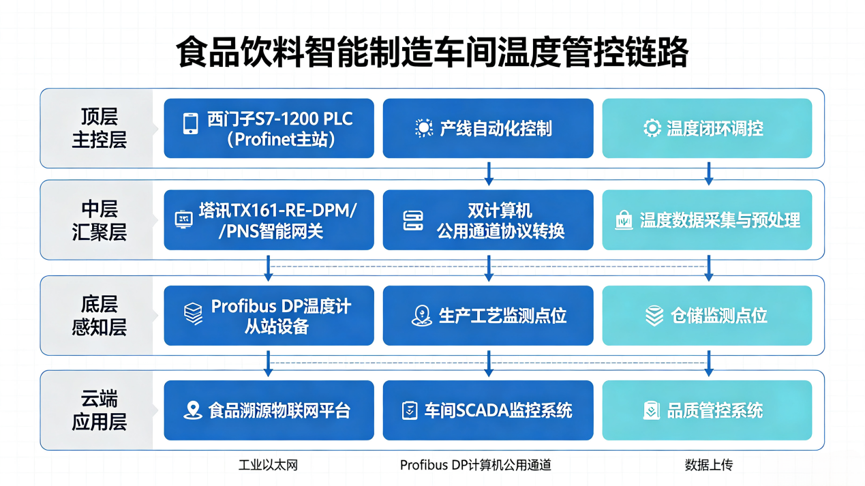

4.2 系统结构拓扑图

4.3 网关功能简介

塔讯TX161-RE-DPM/PNS是适配食品轻工行业精细化生产的高性能工业网关，集成总线协议转换、高精度温度数据采集、数据溯源、异常预警、远程运维等功能，完美适配食品车间洁净、恒温、低干扰的生产环境。设备采用工业级轻量化设计，35mm导轨安装适配车间电控柜布局，IP20防护等级洁净防尘，24VDC稳定供电，-45℃~85℃宽温运行，可适配车间生产与仓储全温区环境，7×24小时不间断稳定运行，满足食品连续化生产管控需求。

总线通讯方面，设备精准实现Profinet从站、Profibus DP主站双角色独立工作，Profinet侧无缝兼容西门子S7-1200 PLC，支持灵活的数据长度配置，适配多点位温度数据同步采集；DP侧作为主站可批量轮询全网DP温度计从站，兼容食品行业所有主流测温设备，无需修改现场设备程序，适配老旧设备升级。数据采集方面，内置高精度数据采集器，可实时采集实时温度、温度波动值、设备运行状态、测温异常、超温记录等多维度数据，自动完成数据滤波、降噪、校准，保障食品工艺温度采集精准度。应用功能方面，支持温度阈值自定义设置，超温、低温自动报警，联动PLC调整工艺参数，实现温度闭环控制；同时支持数据本地缓存、云端同步、历史溯源，完美适配食品行业品质溯源监管要求；远程运维功能可实现网关与测温设备远程诊断、参数调节，降低车间运维成本，助力工业物联网品质管控体系落地。

4.4 项目痛点

改造前食品车间存在温控自动化程度低、协议不兼容、品质管控薄弱等多项痛点，制约智能制造与品质溯源升级。

第一，总线协议异构壁垒，S7-1200 PLC采用Profinet以太网总线，现场温度计为Profibus DP总线，两种总线协议无法互通，温度监测数据无法接入主控系统，产线无法实现自动化温度闭环调控，全程依赖人工干预。

第二，人工温控精度差、波动大，食品发酵、灭菌、灌装工艺对温度精度要求极高，人工定时测温存在间隔滞后、读数误差，导致工艺温度波动超标，影响食品口感与品质，批次产品一致性差。

第三，无全程数据溯源能力，人工测温记录纸质存档，易丢失、难查询，无法满足食品行业全程溯源、品质追责的监管要求，存在合规风险。

第四，设备运维低效，测温温度计故障、传感器偏移、数据异常无法实时发现，异常工况持续运行导致批量产品品质不达标，造成生产损耗。

第五，能耗管控粗放，无实时温度数据支撑，车间恒温设备、灭菌设备持续满负荷运行，无法根据工况精准调节负荷，电能能耗浪费严重。

第六，数字化程度低，温度生产数据无法集中汇总分析，无法通过大数据优化生产工艺，制约车间智能化升级。

4.5 解决方案

结合食品行业精准温控、品质溯源、合规生产的核心需求，本次采用塔讯TX161-RE-DPM/PNS智能网关为核心的协议转换、精准采集、智能管控、溯源赋能一体化解决方案，低成本实现车间温控自动化、数字化、智能化升级。

一是打通异构总线通讯链路，依托网关双总线协议转换能力，保留现场所有DP测温设备，无需硬件替换，实现Profinet主站PLC与DP从站温度计的双向实时通讯，彻底消除总线协议壁垒与数据孤岛，为自动化温控奠定基础。

二是实现高精度自动化温控采集，通过网关数据采集器毫秒级采集全流程温度数据，自动校准、降噪处理，保障温度数据精准可靠，替代人工测温模式，杜绝人工误差与监测滞后问题。

三是构建温度闭环智能管控体系，基于实时温度数据，PLC自动调节灭菌、发酵、恒温设备运行参数，实现工艺温度动态微调，将温度波动控制在工艺允许极小范围内，大幅提升产品批次一致性。

四是搭建食品品质溯源体系，网关实时存储、上传全流程温度数据，云端永久存档，支持任意时段数据查询、溯源、导出，完全满足食品行业合规监管与品质追责要求。

五是实现节能精细化管控，根据实时环境与工艺温度，智能调节恒温设备、加热灭菌设备运行负荷，按需启停、变频调控，有效降低车间生产能耗。

六是落地智能运维预警机制，网关实时监测测温设备运行状态与数据异常，超温、低温、设备故障自动报警，运维人员及时处置，避免批量品质问题，降低生产损耗。

4.6 详细实施过程

本次食品车间改造严格遵循食品洁净生产规范，全程无尘施工、不停产改造，分六个阶段标准化落地。

第一阶段：现场勘查与工艺梳理。结合食品各工序温控标准，勘查所有DP温度计安装点位、测温范围、通讯参数，梳理S7-1200 PLC温控控制逻辑与数据需求，针对发酵、灭菌、仓储不同工艺，制定差异化数据采集频率、阈值参数，确定施工与调试方案。

第二阶段：洁净施工与硬件安装。在车间洁净电控柜内安装塔讯TX161-RE-DPM/PNS工业网关，规范接线、接入稳压电源，设备上电自检正常。采用食品车间专用屏蔽线缆，完成Profinet以太网与Profibus DP总线布线，布线整齐规范、无粉尘污染，所有接头密封处理，适配洁净生产环境，将所有测温设备接入网关DP主站端口。

第三阶段：网关精细化参数配置。登录网关后台，设置Profinet从站+DP主站工作模式，匹配现场DP总线通讯参数，批量绑定所有温度计从站设备；根据不同工艺工段，差异化设置采集频率、温度上下限预警阈值，开启数据校准、本地缓存、云端溯源、异常报警功能，适配食品精准温控需求。

第四阶段：PLC程序组态调试。在TIA Portal中导入网关GSD文件，完成PLC与网关设备组网，建立温度数据点位映射，编写温度数据采集、超温预警、工艺闭环调控、故障报警程序，优化各工序温控逻辑，实现自动化精准控温。

第五阶段：工艺联调与精度优化。分工段进行设备联调，逐一验证测温精度、响应速度、报警灵敏度，模拟工艺温度波动、设备故障等场景，测试闭环调控与预警效果。结合食品生产工艺标准，微调数据滤波与调控参数，保障温控精度达标。

第六阶段：试运行与溯源系统对接。开展72小时连续生产试运行，全程监测温控稳定性、数据精准度、设备运行状态，确认无品质异常、通讯故障后，对接工业物联网品质溯源平台，完成数据存档、溯源查询功能调试，项目验收交付。

4.7 实施前后效果对比

4.8 项目总结

本次食品饮料车间智能化改造项目，依托塔讯TX161-RE-DPM/PNS协议转换网关，成功解决西门子S7-1200 PLC与Profibus DP温度计的总线协议兼容难题，通过工业网关与数据采集器的一体化功能，实现了生产全流程温度数据自动化、高精度采集与智能闭环管控。项目无需替换现场测温设备，改造成本低、不影响正常生产，彻底解决了人工温控精度差、品质难溯源、能耗高、损耗大等行业痛点。

改造后车间实现了温控工艺标准化、品质溯源合规化、设备运维智能化、能耗管控精细化，全面提升了食品车间工业自动化与工业物联网应用水平，助力食品行业智能制造、品质升级与合规生产，方案可广泛推广至乳制品、酒水、烘焙、调味品等各类食品轻工行业，具备极强的行业通用性与落地价值。
