芯耀
与非AI
372

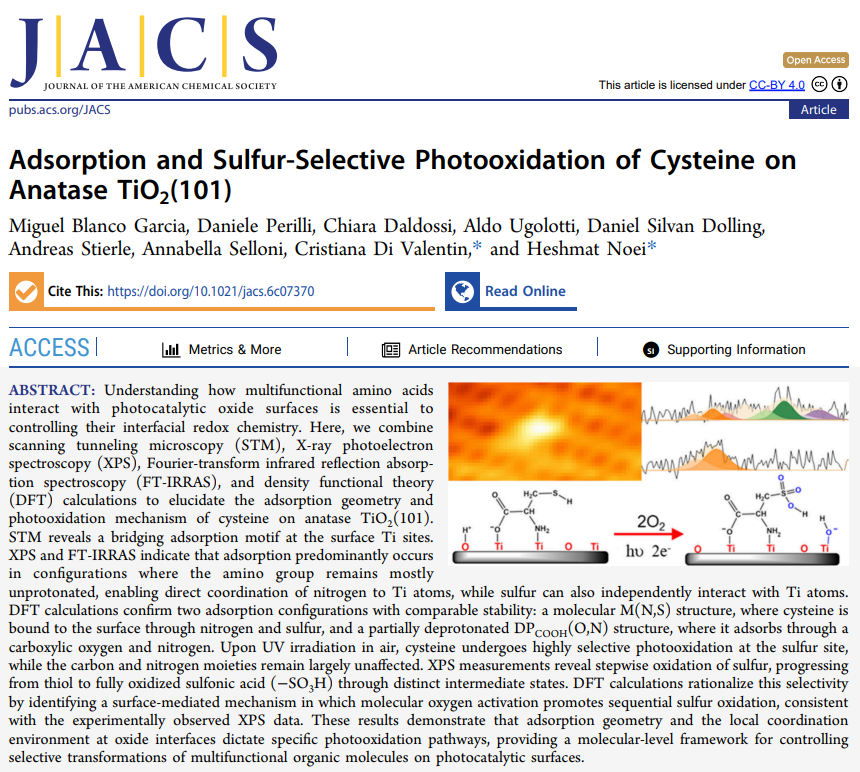

一、研究背景与问题
二氧化钛（TiO₂）是最具代表性的光催化材料之一，因其化学稳定性高、成本低、无毒且能在紫外光照射下产生活性氧物种（ROS）而备受关注。这些ROS（如羟基自由基·OH和超氧自由基O₂⁻）能够有效降解有机污染物、灭活微生物甚至病毒——近期研究表明TiO₂可降解SARS-CoV-2刺突蛋白。
在生物相关分子中，氨基酸是研究蛋白质降解过程的理想模型体系。其中，半胱氨酸（Cysteine） 尤为特殊，因其巯基（-SH）具有高反应活性，在生物体内的氧化还原过程、蛋白质折叠和信号传导中扮演关键角色。
然而，以往关于半胱氨酸在TiO₂上的研究几乎全部集中于金红石TiO₂(110) 表面，而锐钛矿TiO₂(101)——这一在光催化应用中更具潜力的晶面——却缺乏系统的实验研究。由于两种晶面在原子排布、氧空位形成能和电荷分离效率等方面存在显著差异，半胱氨酸在锐钛矿表面的吸附构型和光氧化行为可能截然不同。
二、文章亮点
锐钛矿vs金红石：吸附行为的本质差异
STM图像显示半胱氨酸以桥接构型吸附在表面Ti位点上，分子横跨两个Ti₅c—O₂c对，延伸约7.3 Å。与金红石(110)相比，锐钛矿(101)表面Ti-Ti间距更大（3.79 Å vs 2.96 Å），这使得半胱氨酸的氨基和巯基能同时与表面Ti配位。

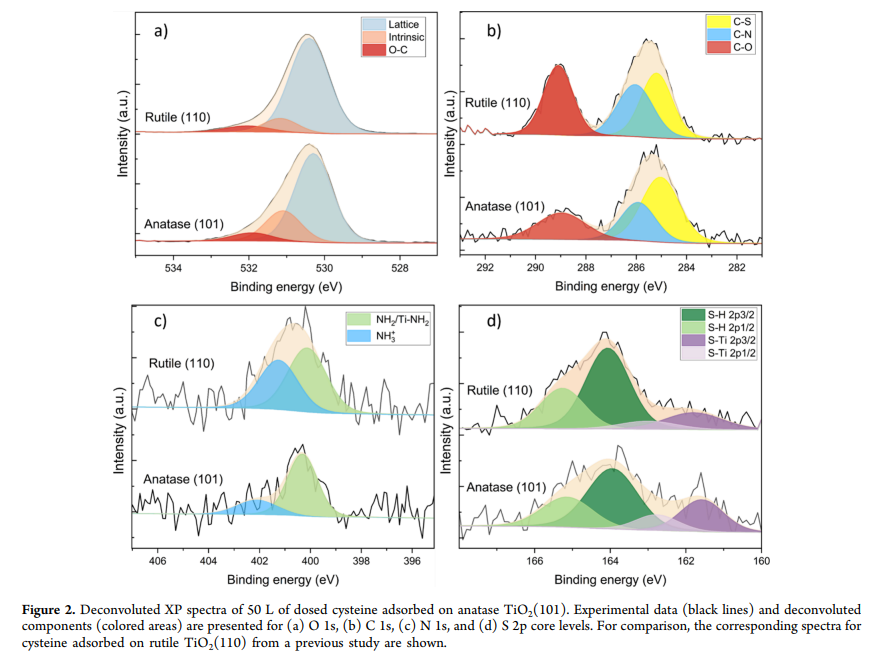

XPS和FT-IRRAS数据进一步揭示了两者的关键差异：
N 1s谱：锐钛矿上-NH₃⁺（2 eV）信号远弱于金红石，表明氨基在锐钛矿上主要以-NH₂形式存在并直接配位Ti
S 2p谱：锐钛矿上S-Ti键合组分（6 eV）占比更高，说明巯基更倾向于直接与表面相互作用

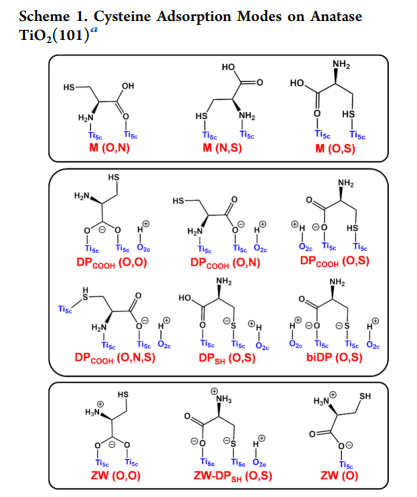

两大稳定吸附构型的竞争共存
DFT计算表明，两种吸附构型能量几乎简并（相差仅0.02 eV）：
M(N,S)分子构型：通过氨基（N）和巯基（S）与两个Ti₅c位点配位，吸附能−2.08 eV
DPCOOH(O,N)去质子化构型：羧基脱质子后通过羧酸氧（O）和氨基（N）配位，吸附能−2.10 eV
理论计算同时表明，两性离子（Zwitterionic）构型因Ti-Ti间距较大而稳定性显著降低（−1.81 eV），这与实验中-NH₃⁺信号较弱的观测一致。这一发现挑战了以往认为羧基双齿配位占主导的传统观点。
硫选择性光氧化的逐级机制
紫外光照射下，半胱氨酸在锐钛矿表面发生高度选择性的光氧化——仅巯基被氧化，而氨基和碳骨架保持完整。
XPS随时间演化清晰地揭示了逐级氧化路径：
0 min：-SH（9 eV）和S-Ti（161.6 eV）
5 min：出现5 eV中间态（亚磺酸-SO₂H和次磺酸-SOH混合物）及168.7 eV峰
15 min：中间态消失，仅剩7 eV峰（完全氧化为磺酸-SO₃H）

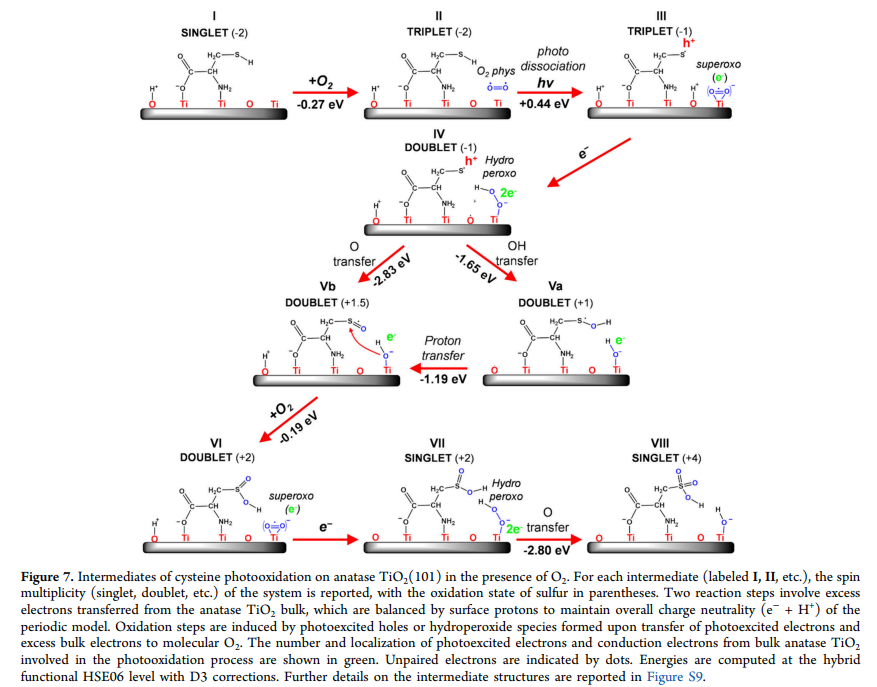

DFT揭示的微观反应机理
DFT计算在三重激发态下模拟了完整氧化路径，关键步骤包括：
O₂在Ti₅c位点物理吸附
光激发下形成化学吸附的超氧物种（O₂⁻），伴随-SH脱质子
超氧物种经体相多余电子还原形成过氧/氢过氧物种
活性氧物种通过氧转移反应将硫逐级氧化（-SH → -S⁻→ -SOH → -SO₂H → -SO₃H）
计算表明，氨基氧化路径在热力学上远不如硫氧化有利（−1.19 eV vs −2.83 eV），从理论上解释了实验观察到的选择性。S 2p核心能级位移计算值与实验值高度吻合（总偏移5.5 eV vs 实验约5 eV）。
三、总结
本研究首次从实验和理论两个维度系统阐明了半胱氨酸在锐钛矿TiO₂(101)表面的吸附构型与光氧化机制，为理解氨基酸在光催化表面的选择性转化提供了分子层面的清晰图景，对自清洁材料、抗菌/抗病毒表面设计以及光催化有机合成具有重要指导意义 。
论文DOI: 10.1021/jacs.6c07370
