芯耀
与非AI
238
一、研究背景与问题
锂金属电池因其超高能量密度（理论值>600 Wh kg⁻¹）而被视为下一代储能设备的有力候选。然而，将锂金属负极与高镍正极（如NMC811）配对使用时，电解液在高压下持续分解成为制约其循环寿命的关键瓶颈。溶剂氟化策略被广泛认为是提升氧化稳定性的有效手段，但长期以来溶剂设计仍高度依赖经验试错，氟化如何从原子层面影响氧化稳定性的机制尚不清晰。
二、文章亮点
氟化的三重效应：从电子结构到界面行为
β-氟化通过三种协同效应提升了溶剂稳定性：

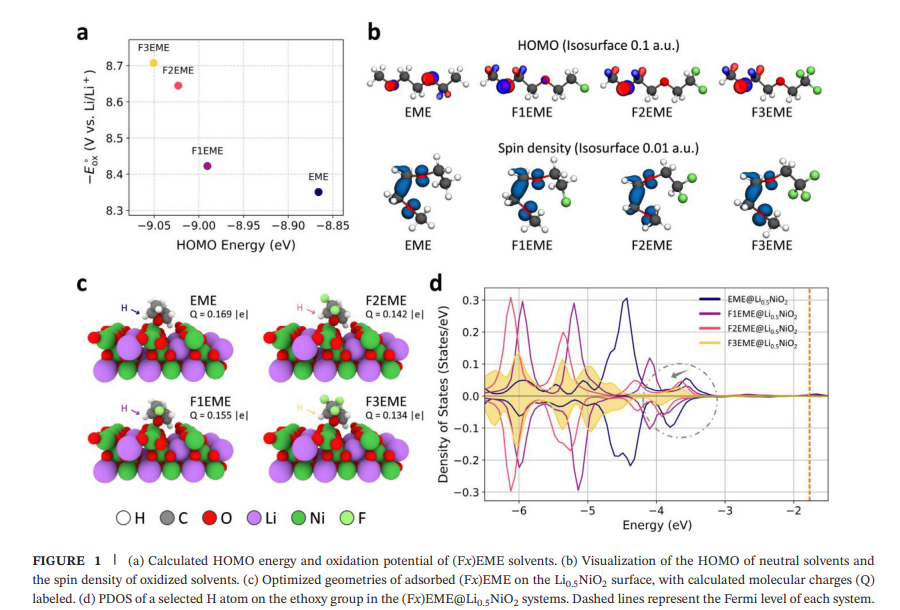

诱导效应稳定C-H键：氟的强吸电子作用使乙氧基上C-H σ键的HOMO能级下移，氧化时电子不再从C-H键移除，而是从C-C σ键移除，导致C-C键活化。氟化后C-C键平均键长从539 Å（EME）缩短至1.518 Å（F3EME），振动波数升高，键强度提升。
削弱溶剂-正极相互作用：氟化使乙氧基中氧的价带下移，减弱了O-Ni配位键（O-Ni距离增大），从而减少了从溶剂到正极表面的电子转移量（EME吸附后分子电荷为+0.169 |e|，F3EME仅+0.048 |e|），从根本上抑制了溶剂氧化。
偶极矩诱导优先取向：氟引入使分子偶极矩从EME的14 Debye大幅提升至F3EME的3.20 Debye。在高电位正极表面，氟化乙氧基优先朝向表面排列，屏蔽了未被氟化的甲氧基，降低了其与表面的反应概率。
热力学与动力学双重抑制

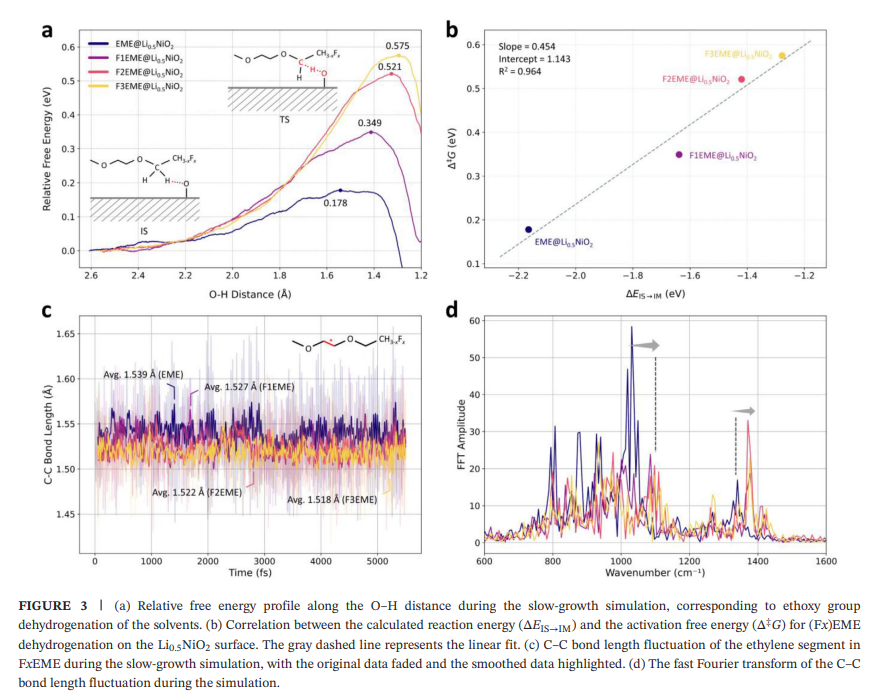

研究通过慢生长方法计算了乙氧基脱氢反应的自由能垒：
EME：178 eV
F1EME：349 eV
F2EME：521 eV
F3EME：575 eV（为EME的3.2倍）

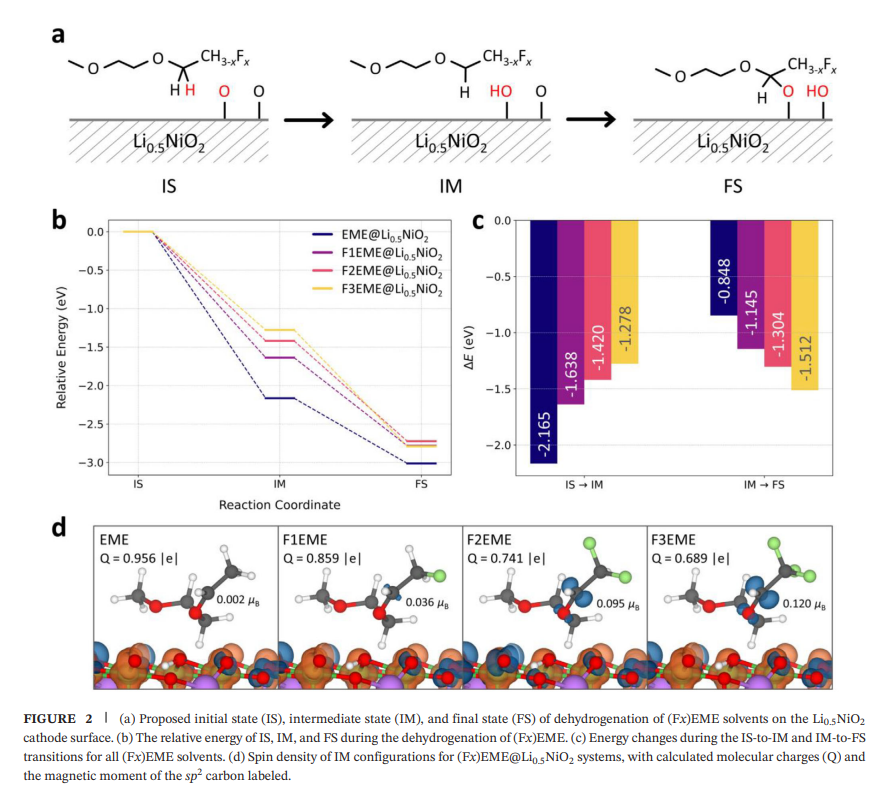

F3EME的脱氢反应速率常数仅为EME的10⁻⁷倍。热力学分析表明，氟化使脱氢中间体（含sp²碳）不稳定，降低了反应放热程度，符合Bell-Evans-Polanyi原理（反应能与活化能线性相关，R²=0.964）。
MLFF-MD揭示多反应位点竞争

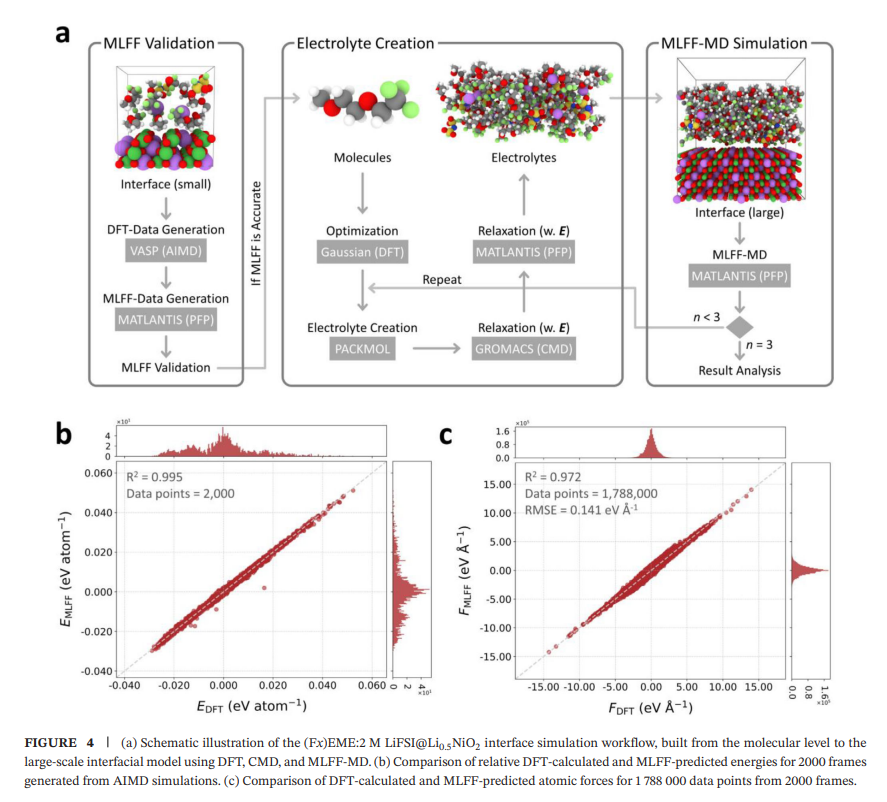

研究构建了超过3500个原子的大型界面模型（为AIMD体系的12倍），进行了200 ps的MLFF-MD模拟。结果表明：
乙氧基脱氢：EME发生14次，F1EME降至6次，F2EME和F3EME完全被抑制（0次）
甲氧基和乙烯段脱氢：在所有溶剂中均发生，说明氟化效应具有高度局域性
总分解分子数：EME平均67个，F3EME降至6.33个，下降40%
三、总结

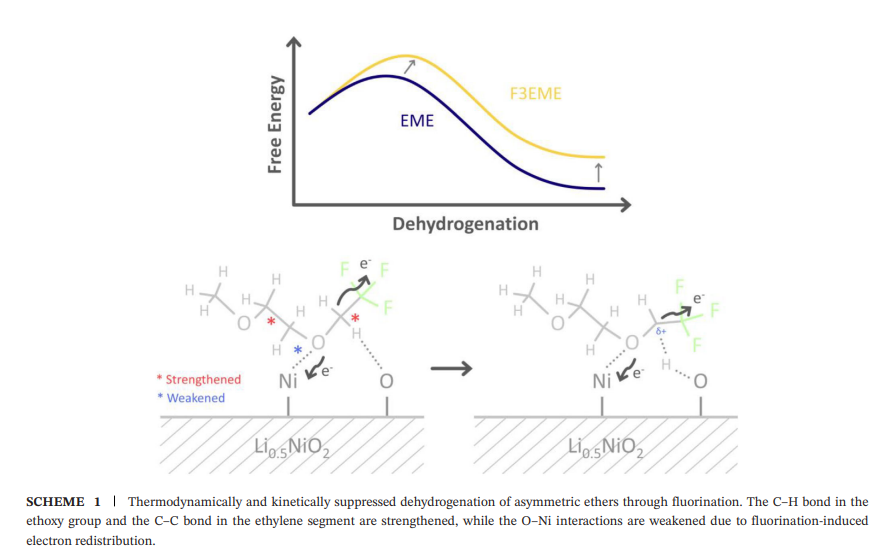

本研究通过多尺度模拟（DFT + AIMD + MLFF-MD），首次从原子层面系统揭示了β-氟化提升不对称醚氧化稳定性的三重机制：电子效应强化C-H键、界面效应削弱O-Ni作用、偶极效应诱导优先取向。这一机理解析为未来理性电解液分子设计提供了明确指导原则。
论文DOI: 10.1002/anie.3143736
