激光芯片波长版图解析：850nm、940nm、1310nm、1550nm……各波段的应用逻辑

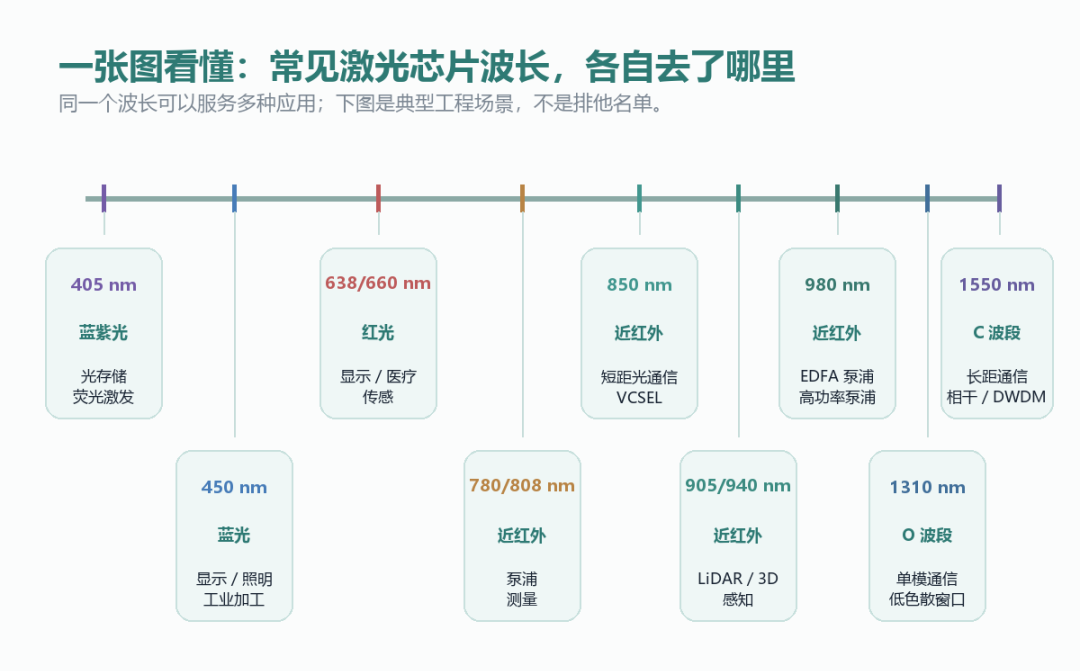

打开激光芯片的产品手册，首先映入眼帘的往往不是FP、DFB或VCSEL这些结构分类，而是一串波长数字：405nm、450nm、808nm、850nm、905nm、940nm、980nm、1310nm、1550nm……这些数字看似型号编码，实则揭示了芯片最根本的特性——它要将电能转换为何种能量的光子，以及这些光子将进入哪种传输介质、照射何种目标、交由哪类探测器接收。

波长的选择并非“越长越先进”或“数值越大传输越远”。850nm在数据中心短距互连中大规模部署，940nm擅长消费级3D感知，980nm常作为光纤放大器的泵浦源，而1310nm和1550nm则分别占据单模光纤的低色散和低损耗窗口。每个波长背后，都涉及材料带隙、光学损耗、探测器响应、人眼安全与制造成本的综合权衡。

需要明确的是，按波长、按腔型、按调制方式是三条不同的分类轴。一个1310nm芯片可以是FP或DFB结构；850nm芯片既有常见的VCSEL，也有边发射方案；EML则是在激光器后端集成电吸收调制器，与“1550nm”不属于并列关系。

波长与材料体系的基础逻辑

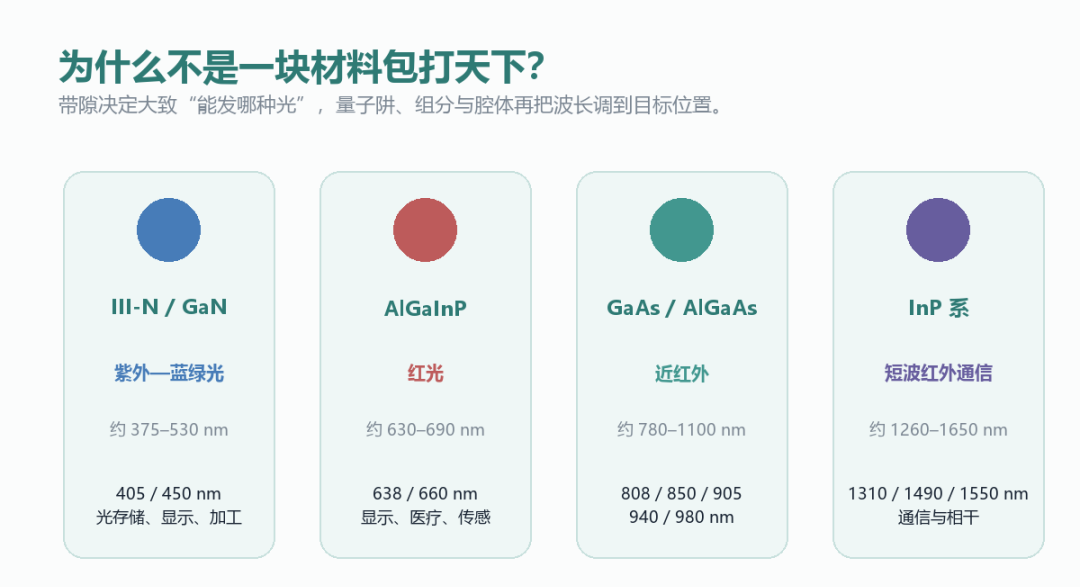

波长对应光子的能量，公式为E=hc/λ，波长越短则单光子能量越高。半导体激光器中，电子与空穴跨越能带复合释放光子，材料的带隙宽度决定了发光的大致能量范围。宽带隙的III-N材料适用于紫外和蓝光，GaAs材料体系覆盖大量近红外波段，InP体系则擅长1.3μm和1.55μm波段。

但“带隙决定波长”只是第一层约束。量子阱厚度、合金组分、应变、载流子密度和工作温度都会移动增益峰的位置；而FP腔的纵模、DFB光栅的布拉格条件、DBR反射镜则从增益谱中挑选出实际振荡波长。因此，产品标称的“850nm”通常代表中心波长或所属波段，工程上还需进一步考察波长容差、温漂、谱宽、边模抑制比和调谐范围等指标。

紫外至蓝光波段（375–530nm）

405nm蓝紫光：在相同数值孔径下，衍射极限光斑随波长缩短而减小，使405nm可用于高密度光存储，也常见于荧光激发、检测和部分光固化场景。芯片多基于GaN/InGaN等III-N材料体系。

450nm蓝光：用于投影显示、照明及泵浦源。在工业加工中，某些金属对蓝光的吸收率高于传统近红外波段，因此高功率蓝光激光器在铜等材料的加工中形成了独特应用。该波段的工程难点在于外延缺陷控制、p型掺杂效率、电流扩展、腔面可靠性与高功率散热。

红光波段（630–690nm）

638nm、650nm、660nm等红光芯片多采用AlGaInP材料体系，应用于投影显示、条码扫描、定位指示、医疗照射和生物检测等场景。人眼可直接感知红光，但安全性与波长无关，需根据功率、光束直径、发散角和工作方式综合评估。同为红光，638nm与660nm的选择取决于荧光染料的吸收峰、生物组织的光谱响应或探测器的灵敏度曲线。

780–850nm波段

780nm：接近某些原子跃迁线，在光存储、光谱学和精密测量中常见，具体选择由目标吸收线、线宽和稳频要求共同决定。

808nm：常用于泵浦Nd:YAG、Nd:YVO₄等固体激光介质，此时芯片的任务是高效提供泵浦光，再由固体增益介质转换为目标激光。波长偏离吸收峰会降低效率，因此温控和波长稳定至关重要。

850nm：多模光纤短距数据通信的经典窗口。GaAs基VCSEL便于晶圆级测试、二维阵列化和低成本封装，与多模光纤形成成熟组合。选择850nm并非因为该波长在光纤中损耗最低，而是器件成熟度、多模光纤带宽、耦合容差、成本和链路距离共同构成的系统最优解。

905nm与940nm

905nm：脉冲边发射激光器已形成成熟的车规供应链，能与硅探测器配合，在成本和器件可得性上有优势，是车载LiDAR的主流路线之一。但LiDAR性能取决于脉宽、重复频率、发散角、温漂、接收器噪声和眼安全预算的协同优化。

940nm：VCSEL阵列广泛用于ToF、结构光、泛光照明和接近感知。相比更靠近可见光边界的波长，940nm的红暴现象更微弱，同时VCSEL阵列适合做点阵或均匀照明，并能与硅基图像传感器配合。该波长在消费电子3D感知中已形成成熟生态。

980nm

980nm是掺铒光纤放大器（EDFA）的主流泵浦波长，通过将铒离子激发到合适能级，实现对1550nm通信光的中继放大。该波长的芯片不直接承载数据信号，而是作为光网络的“能量源”，格外重视单模光纤耦合功率、效率、波长稳定性和长期可靠性。在更广泛的高功率激光领域，915nm、940nm、976nm等波长也用于泵浦掺镱光纤，具体选择取决于吸收谱、温度容差和系统架构。

1260–1360nm（O波段）与1310nm

标准单模光纤的零色散波长位于1310nm附近，约1302–1324nm范围内色散较低。这使得1310nm成为单模以太网、数据中心互连、接入网和硅光收发系统的重要波长。O波段并非只有一个1310nm点，CWDM、LAN-WDM、BiDi和PON会在1260–1360nm范围内使用多个中心波长。该波段以InP基DFB、EML等光源为主。

1480–1625nm与1550nm

1490nm、1577nm：在无源光网络中用于区分上下行业务，例如1490nm用于GPON下行，1577nm用于XGS-PON下行。

1550nm：标准单模光纤在此波段具有较低衰减，且C波段可使用成熟的EDFA放大。DFB、EML、可调谐激光器和窄线宽相干光源在此形成庞大生态。DWDM系统按频率栅格排列多个通道，可调谐激光器需在一段波长范围内稳定跳转，相干通信还额外关注线宽、频率噪声和相位稳定性。

1625nm附近则用于光纤监测、OTDR和维护通道。

1550nm LiDAR

1550nm LiDAR常被讨论，因眼组织对这一波段的吸收更强，在特定脉冲和光束条件下可形成不同的眼安全功率预算。但“1550nm天然绝对安全”是错误认识，任何激光系统都需按标准评估。同时，硅探测器对1550nm不敏感，接收端需改用InGaAs等材料，光源也转向InP系或光纤激光器，系统成本和供应链随之改变。

中红外波段（2–12μm）

当波长延伸至2μm以上，许多分子呈现更强的振动吸收线，使激光芯片可用于气体检测、呼气分析、环境监测和工业过程控制。该波段已超出传统GaAs或InP量子阱的能力范围，需采用GaSb基激光器、带间级联激光器（ICL）或量子级联激光器（QCL）。QCL依靠子带间跃迁工作，波长更多由量子结构设计决定而非体材料带隙。

选型时的七项追问

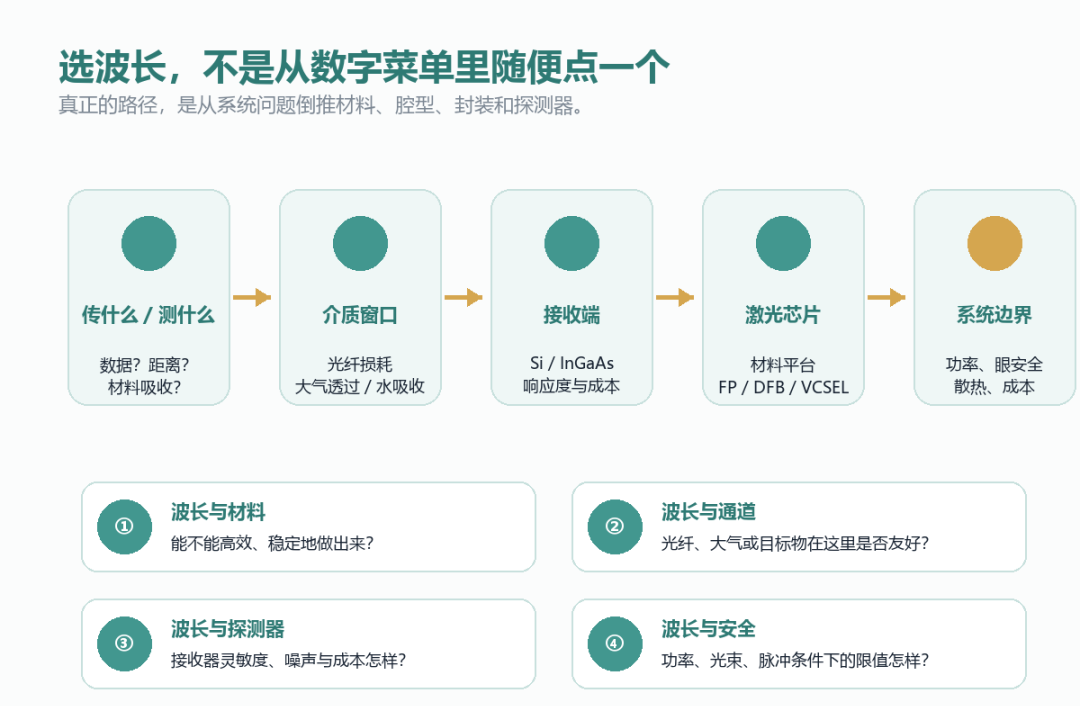

中心波长只是起点，实际选型还需明确：①需要固定中心值还是可调谐范围？容差与温漂允许多少？②工作模式是CW、直接调制、外调制还是脉冲？③光谱质量允许多纵模吗？是否需要DFB单模或窄线宽？④功率与效率指标如何定义？⑤传输介质是多模光纤、单模光纤还是自由空间？⑥接收器是硅、InGaAs还是其他类型？⑦可靠性与安全边界是否满足应用要求？

同一波长下，还可继续选择FP、DFB、DBR、VCSEL或外腔激光器。波长回答“发什么光”，腔型回答“怎样选模和出光”，调制方式回答“怎样加载信号”，三者共同构成芯片的完整身份。

简而言之：405/450nm属于宽带隙蓝紫光平台，638/660nm是可见红光，808/850/905/940/980nm多在GaAs近红外生态内，1310/1550nm则是InP通信光源的核心波段。但这一划分并非死表，真正决定波长的是材料能否高效发光、介质是否低损耗、目标是否强吸收、探测器是否灵敏、系统是否安全，以及产业链能否将其做得足够可靠和经济。

波长不是激光芯片的“颜色标签”，而是材料、器件、封装、探测器和应用共同签署的一份系统协议。
