数字隔离器如何保障高低压域信号传输？多通道电气隔离方案

工业自动化、医疗健康、汽车电子及电力能源等产业正向高压、高功率密度与高集成度方向演进。各类电力电子系统面临严峻的信号与安全隔离挑战。

系统内部的大量数字与模拟信号，需在不同电位域间实现实时、精准的信号传输，同时满足严苛的安规与电气安全标准，以保护低压侧敏感器件及操作人员安全。数字隔离器（Digital Isolator）通过切断地环路与抑制高频噪声，成为保障高低压域信号传输的核心器件。

不同电位域间通常存在显著的稳态电势差或瞬态共模电压（高dv/dt），极易干扰信号传输。数字隔离器可通过OOK（On-Off Keying）调制方案实现跨隔离栅传输信号。

该方案能阻断直流和低频地环路电流，承受数千伏隔离耐压。同时，数字隔离器凭借高共模瞬态抗扰度（CMTI）有效抑制高频噪声引发的逻辑误翻转，为不同电位域间的通信提供安全电气屏障。

1. 数字隔离器构建高压电力电子系统电气隔离屏障

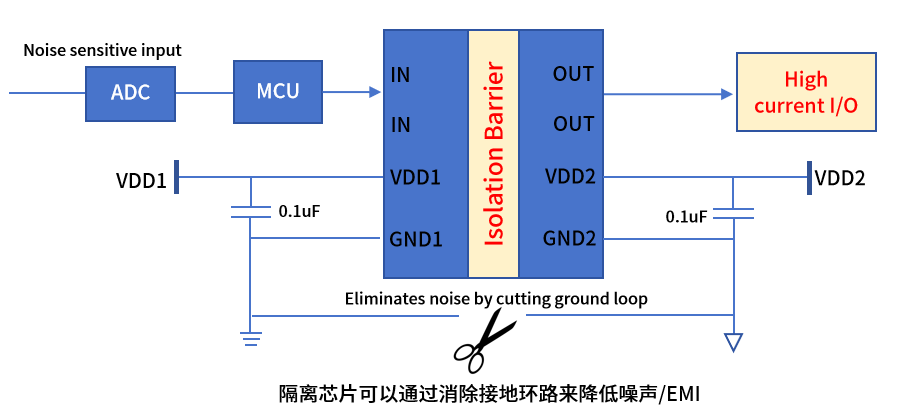

在复杂的高压电力电子系统中，不同功能模块通常采用独立供电回路与不同的参考地电位。当高低压侧直接电气连接时，不同地电位间极易形成接地环路（Ground Loop）。

接地环路会耦合工频干扰，引发显著的地电位差，导致ADC（模数转换器）采样基准偏移、精度下降。这会恶化通信链路的信号完整性，严重时危及系统运行的稳定性与可靠性。

数字隔离器基于内部SiO₂（二氧化硅）隔离介质构建电气隔离屏障，在物理层面实现输入端与输出端的电气隔离。这一设计切断了地环流通路，使信号可靠跨越不同参考地系统传输，有效抑制因地电位差异引发的传导干扰。

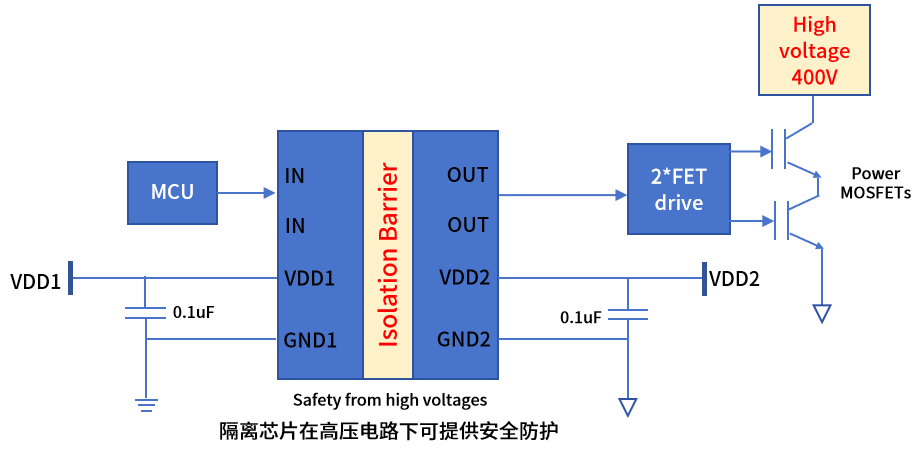

在高压应用环境中，电力电子设备常面临静电放电（ESD）、电机启停引发的瞬态冲击及高频共模噪声等典型电磁干扰。若不同电位域采用传统信号直连方式，干扰将沿电气路径直接传导至低压控制侧。

这种传导轻则诱发MCU（微控制单元）异常复位、通信数据误码，重则导致控制逻辑紊乱乃至功率器件损坏。

数字隔离器基于内部SiO₂隔离介质构建的电气隔离屏障，能有效阻断危险电压及各类瞬态干扰的传导路径。当高压侧发生故障或遭受外部冲击时，隔离屏障将异常电气能量限制在高压侧。

该机制阻止了异常能量蔓延至低压控制电路，确保控制侧不受影响而持续稳定运行，保障了整体高压电力电子系统的安全。

当前单通道数字隔离器难以满足现代高集成度系统对成本、空间与性能的多重需求。多通道数字隔离器通过在单芯片内集成多路隔离通道，有效减少外围器件数量并优化布局布线。

多通道设计显著降低了通道间的时序偏差，提高了多路信号传输的一致性，成为高集成度系统的首选电气隔离方案。

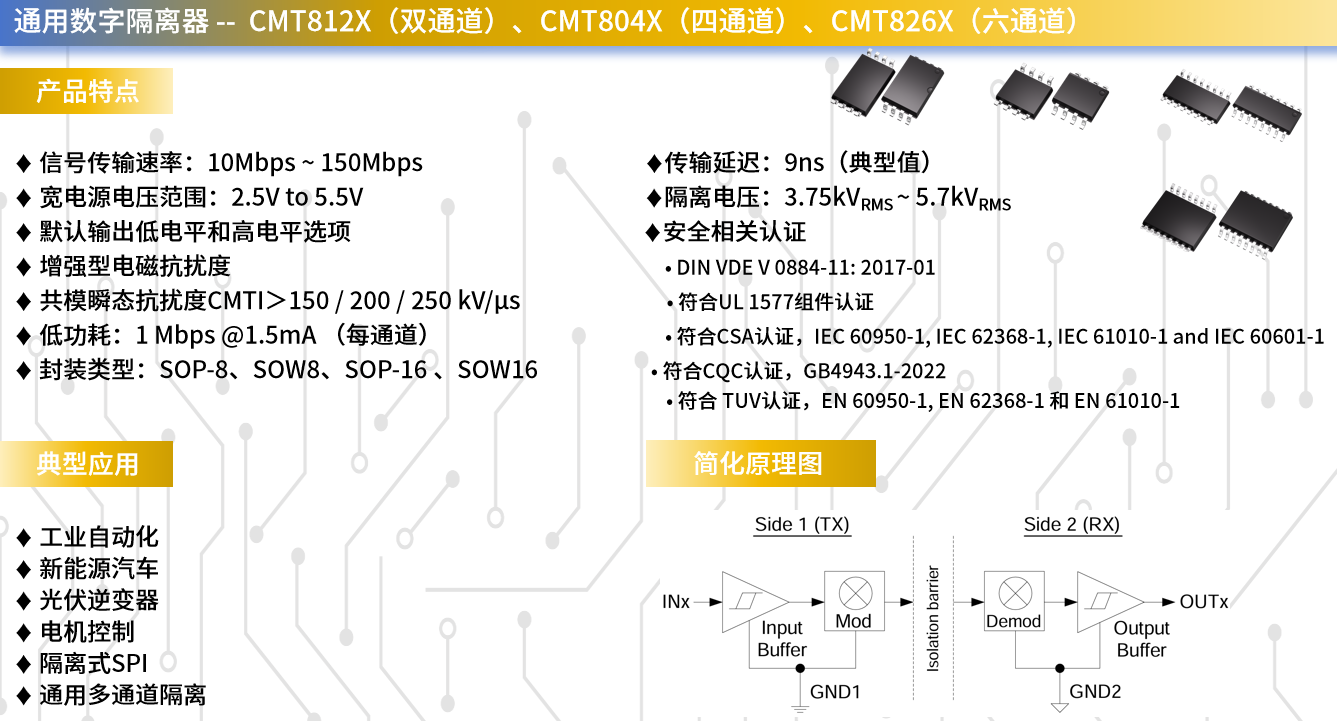

以华普微（Hope Microelectronics）自主研发的CMT812X、CMT804X、CMT826X系列为例，该系列采用多通道设计的通用数字隔离器，可灵活适配2/4/6通道的不同拓扑结构需求。

该系列采用SiO₂绝缘栅，支持高达3.75Vrms（窄体封装）与5kVrms（宽体封装）隔离电压，具备8kV浪涌能力，理论寿命达40年以上。其显著增强了器件电磁兼容性（EMC），有效满足系统级ESD、EFT、浪涌和辐射合规要求。

上述通用数字隔离器符合VDE、UL、CSA、CQC、TUV等多项认证资质。其支持高达150/200/250kV/μs的瞬态共模抑制值（CMTI），以及10/150Mbps的传输速率。

产品提供SOP8、SOW8、SOP16、SOW16等多种封装类型，可稳定应对工业现场、车载环境与户外能源设备的极端温度变化，确保长期运行不失稳、不误触发。

在时序控制方面，该系列通用数字隔离器的典型传播延迟低至9ns。在高频开关场景下，器件仍能保持精准时序，有效避免信号畸变引发的控制逻辑异常，满足严苛的工业与汽车电子应用标准。

Q1：数字隔离器如何抑制高频噪声引发的逻辑误翻转？

A1：数字隔离器凭借高共模瞬态抗扰度（CMTI）指标，能够有效抑制高频噪声。结合内部SiO₂隔离介质构建的电气隔离屏障，可阻断瞬态干扰传导路径，防止高低压域间的共模电压干扰导致信号逻辑误翻转。

Q2：多通道数字隔离器相比单通道方案有哪些优势？

A2：多通道数字隔离器在单芯片内集成多路隔离通道，能减少外围器件数量并优化PCB布局布线。同时，多通道设计显著降低了通道间的时序偏差，提高了多路信号传输的一致性，更契合现代高集成度系统的需求。
