DeviceNet转EtherNet/IP智能网关｜污水处理泵房中控与就地控制柜数据互通项目

一、应用场景概述

市政污水处理厂恒压供水系统是城镇水环境治理、污水净化处理、中水回用输送的核心公用配套单元，贯穿污水进水提升、生化池曝气补水、污泥脱水喷淋、处理达标水外排、厂区管网稳压供水全工艺流程。整套系统包含多级离心供水泵组、变频调速模块、管网压力变送器、液位传感器、电动调节阀、水质在线监测仪表、稳压罐以及安防联动设备，系统常年不间断连续运行，管网水压稳定度、供水响应速度、故障联锁保护、水质数据实时上传直接关系污水处理工艺稳定性与市政管网供水安全，属于市政基建中不可中断的关键自控系统。

本项目整体厂区总流程调度、多泵房协同分配、上位SCADA系统对接、污水工艺联动控水、全厂供水安全联锁逻辑，由基恩士KV7500 PLC搭建EtherNet/IP总线主站统一管控。依托EtherNet/IP以太网总线高实时、高抗干扰的特性，完成全厂多片区供水任务下发、总管网压力集中监测、故障统一告警上传等顶层管控工作。而各个就地泵房水泵变频调节、管网压力采集、阀门开关动作、水池液位闭环控制、就地仪表数据读取等现场底层执行单元，采用台达DVP-SS2小型PLC作为DeviceNet总线主站完成本地闭环控制。两套控制系统分属两种异构现场总线体系，硬件原生不存在通讯对接机制，长期处于两套独立控制系统分开运行的状态。

伴随市政污水厂扩容改造、中水回用管线扩建、环保部门在线监测数据强制上传要求落地，两套系统的数据孤岛弊端持续放大。上层基恩士总控无法根据污水处理工序负荷自动调节各个泵房供水压力与流量，就地台达PLC采集的管网压力、水泵运行电流、水池液位、设备故障代码等数据也无法实时回传至中控系统，中控人员只能够依靠现场巡检、电话沟通、人工填报数据的方式完成管控，不仅增加运维人力成本，水压波动还极易造成生化池水流扰动超标、污水处置效率下降。为打通跨品牌PLC数据交互通道，搭建污水处理厂区工业物联网数据底座，项目部署塔讯TX131-RE-DNS/EIS网关，依靠硬件级协议转换能力与一体化数据采集器功能，双向打通EtherNet/IP与DeviceNet数据链路，实现中控总控单元与就地供水分站的闭环联动，全面提升污水处理供水系统的工业自动化管控等级与数字化运维能力。

二、塔讯TX131-RE-DNS/EIS网关功能简介

塔讯TX131-RE-DNS/EIS是面向多品牌工控设备异构互联开发的一体化工业网关，以双从站硬件架构为核心，完美适配本项目基恩士KV7500 EtherNet/IP主站、台达DVP-SS2 DeviceNet主站的对接需求，适配污水泵房潮湿、粉尘多、变频设备密集的复杂现场工况，集成协议解析转发、边缘数据采集、远程运维、故障安全防护多项功能，是市政水务自控改造的通用型智能网关产品。

第一，硬核底层协议转换能力，兼容两类主流工业总线协议。EtherNet/IP侧作为标准从站接入基恩士KV7500主站网络，支持10/100M自适应工业以太网，最大支持256字节双向I/O数据交互，能够承载多泵房批量控制指令与监测数据并发传输需求；DeviceNet侧挂载至台达DVP-SS2总线网络，提供125Kbps、250Kbps、500Kbps多档波特率自适应选择，硬件芯片完成协议封装与解析转发，无需用户编写底层驱动程序，数据转发延迟极低，满足恒压供水毫秒级稳压调节的控制要求。

第二，集成一体式数据采集器模块，可同步采集基恩士KV7500、台达DVP-SS2两端寄存器数据，囊括供水压力设定值、水泵运行频率、液位数值、阀门开度、故障报警代码、设备运行时长、电机温度等全部运行参数。内置数据滤波、异常值标记、本地缓存功能，能够抵消泵房变频器启停带来的电磁干扰，避免数据跳变失真，为水务工艺溯源、设备预防性维保、环保数据上报提供真实可靠的数据依据。

第三，具备完善的物联网网关拓展属性，可向上对接厂区SCADA监控系统、市政环保监管平台、厂区物联网运维云平台，实现供水系统运行数据集中汇总、远程在线监控、超限自动报警、历史数据存储查询，破除传统水务设备信息闭塞问题，助力污水厂完成智慧水务数字化升级改造。

第四，工业级硬件防护适配水务恶劣环境，工作温度区间覆盖-40℃~85℃，具备防尘、防潮、抗震动特性，适配泵房高湿度运行环境；标准DIN导轨卡扣式安装，适配控制柜标准布局，24VDC隔离供电搭配浪涌保护电路，同时搭载断线保持、故障自锁、通讯自动重连机制，在供电波动、临时断网工况下保障供水设备安全运行，大幅降低市政水务设备突发停运风险。

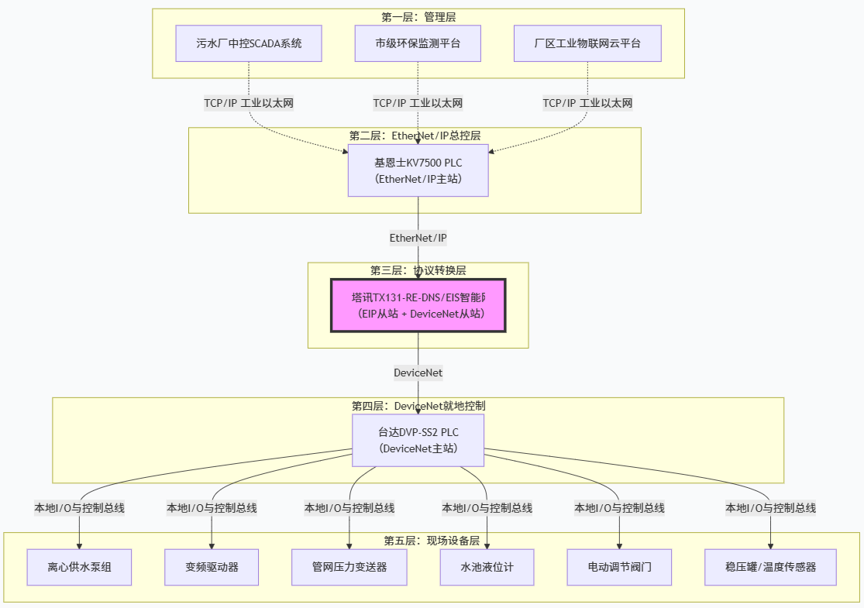

三、系统拓扑结构说明

四、改造前项目核心痛点

异构总线协议互相隔绝，自控系统割裂运行。基恩士EtherNet/IP总线与台达DeviceNet总线属于两套完全独立的总线协议，无原生通讯通道，两套控制系统各自独立运行。中控室无法根据生化池进水负荷、污泥处理工况自动下发水压调节指令至就地泵房，泵房管网压力、水泵故障、液位异常等关键数据无法上传中控平台，水务系统自动化管控出现断层，是污水厂工业自动化升级最主要的阻碍。

人工现场调配水压，管网稳压效果差，水处理品质不稳定。污水厂进水水量会随城市居民用水时段、雨季雨量产生大幅波动，改造后每次水压参数调整，运维人员必须前往各个泵房现场对台达PLC进行参数修改，单次调配耗时10分钟以上。人工调节存在滞后性，管网水压频繁高低波动，造成生化池曝气补水流量不稳定，直接影响污水降解处理效果，出水水质指标波动幅度偏大。

设备联锁依靠硬接线搭建，潮湿环境故障率偏高。改造之前中控系统与泵房水泵的过载保护、超低液位停泵、超压泄放等安全联锁全部依靠继电器硬接线实现，泵房常年潮湿多水汽，线路端子极易氧化锈蚀，每月平均出现2至3次联锁信号失效、误报警问题，轻则造成供水系统异常启停，重则出现管网超压破损、水泵空转烧毁的设备事故。

运行数据无法自动汇总上报，环保监管对接困难。各个泵房的供水运行数据全部储存在台达DVP-SS2本地PLC内部，缺少统一的数据采集器实现数据集中上传，运维人员每日依靠手抄记录整理报表，数据误差大、时效性差，面对环保部门实时在线监测上传要求，只能依靠人工填报数据，存在合规管理风险，厂区工业物联网建设进度停滞。

故障排查效率低下，水务运维成本居高不下。两套总线网络分开运维，出现水压失控、水泵异常停机等问题时，工作人员需要分别排查EtherNet/IP总控网络、DeviceNet就地总线两套线路，故障定位流程繁琐，单次故障处置平均耗时半小时以上，市政水务系统运维人工、备件维护成本长期居高不下。

五、整体解决方案设计

本次改造坚持原有控制设备全部利旧、不停水分段施工、低成本落地的原则，依托塔讯TX131智能网关的协议转发能力，搭建双向稳定的总线通讯通道，解决数据孤岛问题，搭建智慧水务数据传输体系，从控制、安全、数字化三个维度优化恒压供水系统运行状态。

网络地址与总线参数标准化规划：划分独立的自控专用网段，规避厂区办公网络干扰，基恩士KV7500 EtherNet/IP地址设定为192.168.5.50，网关EIP从站地址配置192.168.5.51；DeviceNet总线波特率选用250kbps，适配泵房多传感器数据传输需求，台达DVP-SS2主站站号为3，网关DeviceNet从站站号设置8，全程规避IP、站号冲突，保障通讯链路稳定。

双向寄存器映射规划：下行数据（基恩士KV7500→台达DVP-SS2）包含管网目标压力值、水泵启停指令、阀门开度设定、系统复位信号、工艺联动控水参数共计32组控制数据；上行数据（台达DVP-SS2→基恩士KV7500）包含实时管网压力、水池液位、水泵运行频率、电机工作电流、设备故障代码、阀门实际反馈值共计46组采集数据，依托网关自带数据采集器完成寄存器一一绑定，实现数据实时同步交互。

软件联锁替换老旧硬接线防护：拆除原有大量联锁继电器线路，借助TX131工业网关总线数据交互完成软件安全联锁。中控系统实时读取泵房液位、压力、设备故障状态，出现超低液位、管网超压、水泵过载等异常情况，中控可立刻下发停机闭锁指令，规避设备损坏与管网安全事故；网关配置断线保持功能，通讯中断时水泵维持当前运行工况并向上推送报警信号，保障市政供水不间断运行。

智慧水务数字化对接升级：借助网关物联网网关的上云能力，将全厂区供水运行数据同步上传至厂区物联网平台与市级环保监管系统，搭建供水运行台账、故障预警模型、水质联动控水报表，实现恒压供水全流程数据可视化、可追溯、可预警，补齐污水厂智慧水务数字化管控短板。

六、项目分步实施过程

结合市政污水供水系统不可全线停水的硬性要求，项目采用离线组态调试、夜间低水量窗口期施工、单泵房逐台调试、空载模拟联调、带水试运行、验收交付的分步实施流程，全程保障厂区基础供水不受影响，整体施工调试周期19天，各阶段施工内容如下：

第一阶段：现场勘测盘点、点位梳理与离线组态配置

项目前期安排自控工程师、污水工艺工程师、水厂运维人员共同完成现场勘测，核对基恩士KV7500、台达DVP-SS2的固件版本、总线参数、寄存器读写权限，逐一梳理控制点位、采集点位、安全联锁点位、报警点位，编制双向数据映射对照表，规避地址重叠、读写权限错误问题。结合污水进水提升、生化补水、中水外排等供水工况，敲定双向交互数据清单。在实验室搭建离线仿真平台，安装网关配置软件、基恩士编程软件、台达WPL编程软件，导入网关官方EDS文件，可视化拖拽完成两组总线寄存器绑定，配置通讯刷新周期、数据滤波系数、断线自锁、故障上报规则。离线模拟水压调节、水泵启停、通讯断开、设备故障等多种工况，反复校验协议转换的稳定性与数据同步精度，固化组态文件，为现场施工做好技术储备。

第二阶段：网关硬件安装、屏蔽布线与接地施工

利用夜间城市用水低谷、水厂供水负荷较低的时段开展硬件安装布线作业，严格执行水务控制柜防潮、防尘施工标准。将TX131网关卡扣固定在泵房控制柜DIN导轨区域，预留散热空间；网关配置独立24V隔离电源，加装电源浪涌保护器，抵御泵房变频器产生的电压冲击。通讯线缆全部选用双层屏蔽线缆，EtherNet/IP网线单独穿管敷设连接基恩士中控模块与网关网口；DeviceNet总线线缆加装终端匹配电阻，总线线路与水泵动力电缆物理分隔敷设，降低变频电磁干扰。所有屏蔽层单点可靠接地，接地电阻控制在4Ω以内，施工结束后完成线路绝缘、通断检测，留存布线台账资料。

第三阶段：参数下载、分链路调试与双向通讯优化

采用分链路独立调试方式，杜绝调试过程造成泵房供水异常。将离线组态文件下载至网关与两台PLC，核对所有网络参数、站号、映射参数与方案设计一致。先单独调试EtherNet/IP链路，确认基恩士KV7500正常识别网关从站设备，链路无丢包、无超时告警；再调试DeviceNet总线，台达DVP-SS2正常挂载网关节点，总线负载率处于合理区间。单链路调试合格后开展双向闭环通讯测试，逐组验证中控压力设定指令下发效果，同步校验泵房液位、压力、故障数据上传实时性。多次模拟管网超压、水泵故障、临时断网等异常场景，校验网关联锁保护、故障上报的可靠性，结合恒压供水控制需求优化RPI刷新周期，将数据转发延迟稳定控制在20ms以内，满足水压动态调节的控制需求。

第四阶段：72小时空载拷机、带水试运行与参数校准

通讯调试完成后开启72小时不间断空载联调测试，全程监测网关运行温度、数据收发准确率、链路稳定性，记录通讯延迟、丢包率数据，确保空载状态下系统零异常报错。空载测试达标后投入实际供水带载试运行，模拟日间用水高峰、雨季进水暴涨、污泥脱水喷淋大流量用水等真实工况，检测系统自动调压、工序联动控水的运行效果。针对试运行出现的微小数据偏差，精细化校准网关滤波参数与寄存器映射关系，优化中控联动逻辑，解决原有水压调节滞后、管网压力波动大的问题。同步完成网关与SCADA系统、环保监管平台的数据对接，实现供水数据自动采集、实时展示、超限报警、历史数据存储，完善水厂数字化管控体系。

第五阶段：资料归档、人员培训与项目竣工验收

系统长期试运行稳定，各项运行、安全、数字化指标全部达标后，整理全套工程档案资料，包含接线图纸、网关组态备份、PLC程序备份、数据映射表格、调试记录、试运行报告、设备运维手册并归档保存。面向水厂运维班组开展实操培训，讲解网关日常巡检方法、参数查看修改方式、总线故障排查流程，普及EtherNet/IP与DeviceNet异构总线协议的基础运维知识，保证厂区人员可独立完成日常维护与简易故障处理。联合甲方工艺、设备、安全部门开展整体竣工验收，核验通讯稳定性、稳压控制精度、安全联锁可靠性、环保数据上传准确率等全部指标，验收通过后项目正式交付投入常态化运行。

七、项目实施前后量化效果对比

八、项目总结

本次市政污水处理恒压供水改造项目，依托塔讯TX131-RE-DNS/EIS智能网关的高性能协议转换能力，打通了基恩士KV7500 EtherNet/IP主站和台达DVP-SS2 DeviceNet主站的异构通讯通道，在完整保留水厂原有自控硬件设备的基础上，低成本解决了长期存在的总线数据孤岛难题。该网关一身兼具工业网关、物联网网关与高精度数据采集器多重功能，一方面实现中控系统与就地泵房水泵的远程自动调压、软件安全联锁，彻底改善管网水压不稳、人工运维工作量大、设备故障率高的现实痛点；另一方面搭建起污水厂工业物联网数据传输底座，完成供水数据对接环保监管平台，提升整套供水系统的工业自动化管控水平与水务数字化合规管理能力。

现阶段国内大量市政污水厂、自来水厂都存在进口高端PLC搭配国产小型PLC混用、不同总线协议无法互通的改造需求，本方案施工周期短、环境适配性强、改造成本可控，适配水务系统连续运行、高防潮、高安全等级的特殊工况，拥有很高的行业复用与推广价值，为市政水务老旧自控系统数字化升级、异构总线互联互通改造提供了标准化、落地性强的实施范本。
