SD NAND 这类小封装存储芯片，画原理图的时候大家都觉得挺简单——几根线拉一拉、电源加上去完事。但真到了 PCB Layout 阶段，才发现这才是坑最多的地方。LGA 封装焊盘全在底部，看不见摸不着，量产阶段不良率突然飙起来，十有八九是 Layout 和焊接工艺的问题，不是芯片本身。这篇把米客方德参考设计里 Layout 和贴片的内容整理一下，说点能直接落地的建议。
数据线等长：不是美观问题，是时序问题

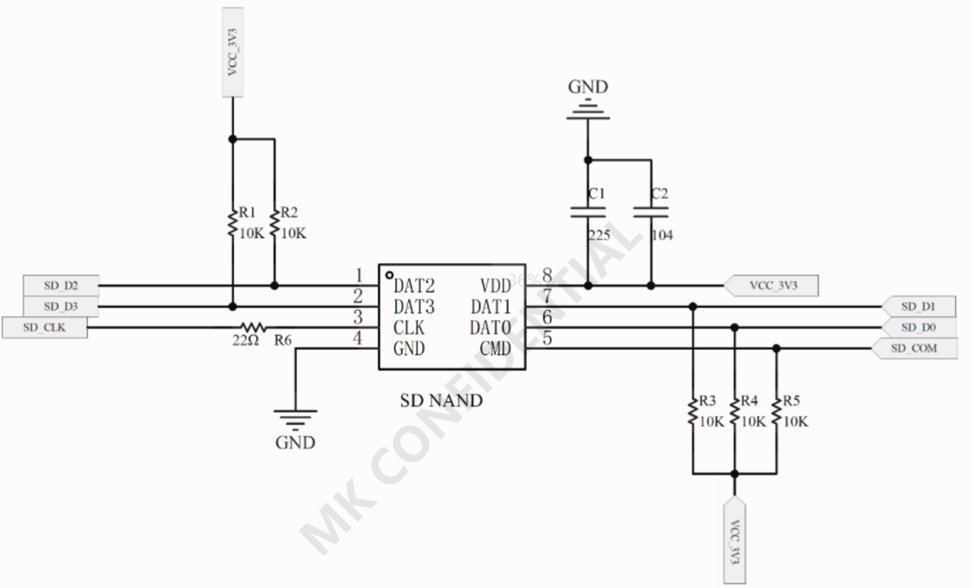

SD NAND 用 SD 协议，CLK、DAT0-DAT3、CMD 是同步采样的。这几根线长度差太多，setup/hold 时间会出问题，轻则读写速度上不去，重则数据校验出错。
按经验，CLK 到各 DAT 线的偏差控制在 50mil 以内。默认 25MHz、最高 50MHz，等长要求没 DDR 那么夸张，但也没宽松到随便拉。蛇形绕等长幅度别太大，多根一起绕线距保持 2W 以上，贴着走耦合严重。
CLK 包地 + 50Ω 阻抗
CLK 线一定要包地。这不是装饰，是真的有用。包地之后 CLK 周围电磁环境被屏蔽，对外辐射小、相邻信号串扰也降。配合板上的 WiFi、蓝牙，包地和不包地的差距一眼就能从眼图上看出来。
50Ω 阻抗控制也别省。普通 FR4 板材线宽 8-10mil、介质层 6-8mil，基本能凑出 50Ω 单端阻抗。具体数值让板厂按叠层算。
芯片摆放：离主控越近越好
SD NAND 芯片最好紧挨着主控放置，距离控制在 30mm 以内。走线一长，串扰、反射、寄生电感全上来。CLK 线每增加 10mm，反射延迟就多几十 ps。
GND 平面完整性同样重要。芯片下方不走其他信号线，更不要断地。地平面挖空一块，回流路径被迫绕道，环路面积变大，EMI 直接恶化。
GND 焊盘为什么要做"梅花"型？
参考设计里米客方德专门提的细节，但很多人画封装时直接忽略。
LGA 封装的 GND 焊盘是个大焊垫，回流焊时焊锡熔化，由于面积大，GND 那一脚吸热多、散热慢。结果是 GND 焊盘的锡膏熔化时间比其他信号脚慢，可能出现信号脚已经焊好、GND 还没完全润湿的情况。这种状态叫"虚焊"——万用表量是通的，但高温振动下会断开。

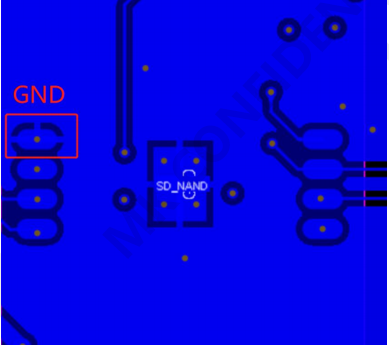

"十字"或"梅花"型就是在大焊盘上开几个槽或过孔，把焊盘分割成几块小区域。每块小区域各自受热、润湿，不会被大焊盘的"冷"拖慢节奏，过孔还能辅助散热、平衡整个 GND 焊盘的温度。
别觉得这是过度设计。量产阶段遇到几颗芯片间歇性失效，花在 X-Ray 和返修上的成本远比你前期封装画图多花 5 分钟要高得多。
焊接工艺的关键点
LGA 封装贴片和 QFP、TSOP 完全不是一个难度。焊盘在底部，光学检测看不见，只能 X-Ray 或破坏性分析，工艺控制比焊后检测更靠谱。
烘烤不能省。SD NAND 散装上线前必须 120°C 烘烤 8 小时。整料在密封包装里可省这步，但拆封没用完的必须存进氮气柜或抽真空，下次上线前再烘一遍 120°C/8 小时。米客方德对这块的工艺要求写得很明确，LGA 封装吸潮敏感，没烘烤直接过回流焊，水汽一加热就气化膨胀，轻则焊盘鼓包，重则芯片裂开——这种失效叫"爆米花效应"。
回流焊温度曲线参考 IPC-JEDEC J-STD-020 规范：
锡铅工艺（厚度 <2.5mm）：峰值 235°C（升温 >3°C/s）或 220°C（≤3°C/s）
无铅工艺（1.6mm）：峰值 260°C 或 250°C
无铅工艺（>2.5mm）：峰值 260°C 或 245°C
峰值温度保持不超 10 秒。无铅锡膏峰值不超 260°C，有铅不超 235°C。短时间超温问题不大，长时间高温会损伤芯片内部结构，几个月后表现为读写异常。
最后说两句
米客方德参考设计文档里那些建议——等长、包地、50Ω、芯片近主控、梅花焊盘、烘烤参数——都是量产教训总结的经验值。照着做你大概率不会出问题；不照着做不一定出问题，但出问题的概率会高很多。
Layout 和焊接工艺，没出问题之前没人管；一旦量产阶段出故障，排查成本指数级上升。前期画封装多花半小时调等长、布好包地，比后期救火划算太多。
