并行NAND存储的容错机制与寿命优化工程实践

NAND Flash因其高密度、低成本优势成为嵌入式存储的主流选择，但它的物理特性决定了它并非"即插即用"的可靠介质。与NOR Flash不同，NAND Flash存在位翻转、读干扰、擦写寿命有限等先天性问题——这些问题不解决，存储数据可能在数月甚至数周内出现不可恢复的错误。以MKPV1G08IT-AFX这颗采用TSOP-48封装的1Gb SLC NAND芯片为载体，从ECC纠错、读干扰防护、磨损均衡三个维度，讨论并行NAND存储的可靠性设计实践。

一、ECC纠错：NAND存储的第一道防线

1.1 为什么NAND需要ECC

NAND Flash的存储单元通过浮栅中捕获的电荷量来表示数据。电荷会随着时间缓慢泄漏（数据保持力问题），也可能因邻近单元操作而意外获得电荷（编程干扰、读干扰）。对于SLC（单层单元），每个单元只存1bit，电压窗口较宽；但即便如此，位翻转仍然不可避免。

米客方德MKPV1G08IT-AFX的数据手册明确要求：每512字节数据需要8位ECC。这意味着芯片设计方已经评估过该工艺节点的原始误码率（BER），并给出了纠错能力的最低要求——主控端必须提供至少8bit/512B的ECC能力，否则数据完整性无法保证。

1.2 ECC算法的选型权衡

常见的ECC算法包括汉明码、BCH码和LDPC码：

对于MKPV1G08IT-AFX这类SLC NAND，BCH码是务实之选。8bit/512B的纠错能力可通过硬件BCH编码器高效实现，占用的逻辑门数适中，适合嵌入式MCU集成。

1.3 ECC与坏块管理的协同

ECC不仅是数据恢复工具，更是坏块预警的"哨兵"。设计实践中应建立如下机制：

当某块的ECC校正位数超过纠错能力50%时（例如4bit/512B），标记为"弱块"，主动将数据迁移到替换块

当ECC校正失败（无法恢复）时，该块应立即标记为坏块并触发块替换流程

ECC状态应随状态读取命令（70h）一并纳入系统监控

二、读干扰：隐蔽的数据威胁

2.1 读干扰的物理机理

读干扰是指对一个NAND块中的某一页进行反复读取时，会对同一块中其他未操作的页造成电荷干扰，导致其误码率逐渐升高。其影当数据被写入芯片时响程度与读取次数、块擦写次数、是否满块编程等因素密切相关。如果放任不管，最终误码率会超过ECC纠错能力，造成数据永久丢失。

2.2 读回收策略

业内应对读干扰的主流手段是读回收（Read Reclaim）：记录每个块的读取次数，当达到预设阈值时，将该块的数据整体搬迁到另一个块，原块擦除后重新使用。但对于读密集型应用，这种策略可能触发大量数据搬移，反而加剧写入放大。

针对这一问题，更精细化的做法包括：

（1）基于页编码的干扰块快速扫描

不同页的读干扰耐受程度存在差异。通过分析NAND Flash的页编码规则，固件可以定位受读干扰影响最严重的页，仅对这些页进行扫描评估，而非全块扫描，从而提高判断效率。

（2）智能读取参考电压调整

NAND Flash的读参考电压（Vread）并非固定值。固件在导入芯片时对其特性进行全面分析，找出合理的Vread值；在实际读取时，参考该块受读干扰的影响程度动态选择对应的Vread，从而降低读出数据的出错比特。

（3）热读数据分离

读回收带来的写放大，部分源于热读数据与冷读数据被编程在同一块中——回收时冷数据也被无辜搬移。将频繁读取的数据与极少读取的数据分离存储（例如将热读数据存入SLC模式的块），可显著降低无效搬移。

2.3 针对MKPV1G08IT-AFX的实践建议

MKPV1G08IT-AFX每页2176字节（含128字节备用区），块大小为128KB+8KB。建议在备用区中划分若干字节，用于存储该块的读取计数器。当读计数累计达到阈值（具体数值需通过加速老化实验标定）时，触发读回收流程。

三、磨损均衡：延长存储寿命的核心机制

3.1 擦写寿命的不对称性

NAND Flash的擦除操作以块为单位，而擦除会对存储单元造成物理磨损。SLC NAND的擦写寿命通常在10万次左右，但在实际系统中，某些块（如存放文件系统日志的块）可能被频繁擦写，而另一些块（如存放系统固件的块）几乎从不擦写。如果不加干预，前者会提前报废，而后者"到死都没用几次"，整体寿命由最短板决定。

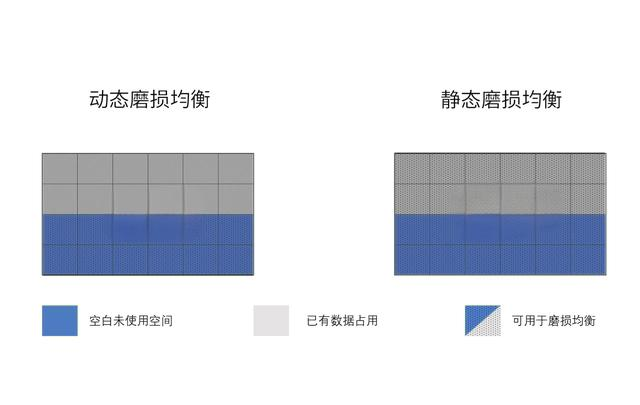

3.2 动态磨损均衡

动态磨损均衡的核心逻辑是：每次分配写入目标块时，优先选择擦写次数最少的可用块。其数据结构通常包含：

c

// 块状态结构体（存放在备用区）

typedef struct {

uint32_t block_addr; // 块物理地址

uint16_t erase_count; // 擦写次数

uint8_t status; // 0:空闲 1:使用中 2:坏块 3:预留

uint8_t data_type; // 0:热数据 1:冷数据

uint32_t last_write_ts; // 最后写入时间戳

} BlockInfo;

分配流程为：

查找空闲块中擦写次数最少的块作为目标

若无空闲块，则选择最久未写入的冷数据块，将其数据迁移到预留块后释放该块

返回该块地址用于写入

对于MKPV1G08IT-AFX（1024块、至少1004块有效），建议预留20~40块作为替换池和磨损均衡的缓冲空间。

3.3 静态磨损均衡

动态磨损均衡只能平衡活跃块的擦写次数，但冷数据块一旦写入就不再被擦写，其"低擦写次数"的潜力被浪费。静态磨损均衡定期扫描所有块，当发现某块的擦写次数低于全局平均值一定比例（如30%）时，主动将冷数据迁移到高擦写次数的块，释放低擦写次数的块供热数据使用。

这一策略的代价是额外的数据搬移操作，但对于追求长寿命的工业级应用而言，这笔开销是值得的。

四、TSOP-48封装在可靠性设计中的考量

MKPV1G08IT-AFX采用标准TSOP-48封装（48引脚、0.5mm间距），这是并行NAND Flash最经典的封装形态之一。在可靠性设计层面，TSOP-48封装本身带来的考量包括：

4.1 散热与功耗

TSOP封装依赖PCB铜箔和过孔散热，芯片工作电流典型值为30mA（读/写/擦除）。设计时应确保电源走线宽度满足载流需求，并在芯片附近布置适当的去耦电容（建议10μF+0.1μF组合）。

4.2 引脚信号完整性

并行接口的48个引脚中，数据线（I/O1~I/O8）、控制线（CLE、ALE、CE、WE、RE、WP）和状态线（RY/BY）同时工作。TSOP-48的引脚间距为0.5mm，走线时应注意等长控制，避免时序偏差导致误码。

4.3 焊接可靠性

TSOP封装采用表面贴装工艺，焊点暴露在外，受机械应力和热循环影响较大。在工业级温度范围（-40℃~85℃）内长期运行时，焊点疲劳是不可忽视的失效模式。设计时应遵循米客方德推荐的焊接温度曲线，并考虑使用底部填充胶加固。

五、三种机制的系统化整合

ECC、读干扰防护、磨损均衡并非孤立的技术模块，它们需要在FTL（Flash转换层）中统一调度。以下整合要点值得关注：

ECC状态作为磨损均衡的输入：当ECC校正位数持续偏高时，即便该块擦写次数不高，也应优先将其数据迁移——这可能是读干扰或工艺缺陷的前兆

读回收与磨损均衡的协同：读回收触发的数据搬移，正是执行静态磨损均衡的天然时机——在搬移数据时，可以选择擦写次数较少的空闲块作为目标

预留空间（OP）的统一管理：预留块池同时服务于坏块替换、读回收目标块、磨损均衡的冷数据迁移。建议预留比例不低于总容量的5%

六、结语

对于MKPV1G08IT-AFX这类采用TSOP-48封装的并行SLC NAND芯片，可靠性设计的核心并非某一项技术的极致优化，而是ECC、读干扰防护、磨损均衡三者的系统化配合。ECC是底线（保证数据可恢复），读干扰防护是预警（避免ECC过载），磨损均衡是全局优化（延长整体寿命）。三者共同构成了NAND存储的可靠性三角。

值得一提的是，SLC NAND因其每个单元只存1bit、电压窗口宽，先天可靠性优于MLC/TLC。如果搭配成熟的FTL管理算法，其实际寿命甚至可以超过某些NOR Flash产品。对于要求工业级可靠性的嵌入式系统而言，这是一条值得深耕的技术路线。
