EtherNet/IP转Modbus TCP协议转换｜TX161光伏多品牌PLC异构通讯方案

一、应用现场概况

西北大型光伏组件企业全自动封装流水线，总控系统选用罗克韦尔ControlLogix大型PLC，统一管控整条产线的调度逻辑、安全联锁、全线节拍匹配；产线4个独立工段（层压、EL检测、修边、装框）分别配置西门子S7-1200小型PLC作为就地从站控制器，负责单台设备闭环控制。ControlLogix运行EtherNet/IP总线，S7-1200默认采用Modbus TCP对外交互数据，两套异构PLC体系无法原生数据交互，工段故障信号、设备运行参数无法上传总控PLC，总控下发的节拍调整、急停联锁指令无法同步至各西门子分站，整条封装产线分级控制逻辑割裂，是光伏行业多品牌PLC混用的典型痛点场景。厂区属于24h连续生产，层压工序高温环境，厂房空旷易产生静电干扰，对工业网关长期运行稳定性、抗干扰能力、协议转换精度有着严苛要求，同时需对接集团工业物联网平台实现全域数据归集，完成工业自动化体系数字化升级。

二、塔讯TX161-RE-EIS/OMB网关功能简述

塔讯TX161-RE-EIS/OMB工业网关，EtherNet/IP端作为标准从站接入ControlLogix大型机架式PLC主站网络，Modbus TCP端设定为从站模式对接西门子S7-1200控制器，依托内置双协议原生协议栈完成双向总线协议解析与数据映射。兼具智能网关、数据采集器功能，可对光伏层压机、敷设机高频工艺数据做本地清洗，抵御光伏车间层压机高温、洁净室静电干扰环境。依托协议转换功能实现罗克韦尔大型主控系统与西门子区域分站的数据互通，支撑光伏工厂分级式工业自动化控制架构搭建，向上支撑车间级工业物联网数据汇总，硬件宽温、三级防雷抗浪涌设计适配光伏厂房全天候运行工况，是解决多品牌PLC总线协议异构、破除分布式数据孤岛的核心工业网关设备。

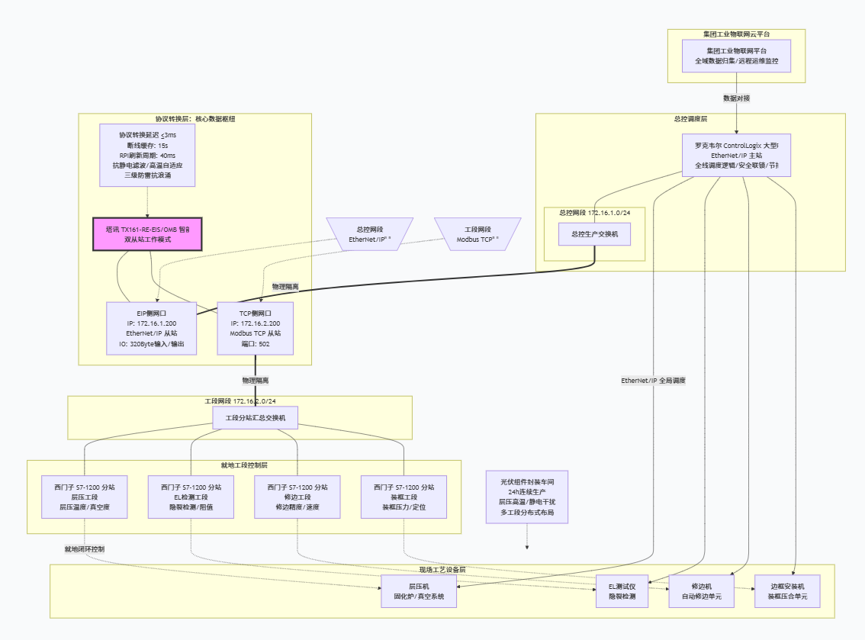

三、拓扑结构图

四、原有项目痛点

多品牌PLC总线协议互不兼容：罗克韦尔ControlLogix专属EtherNet/IP总线、西门子S7-1200主流Modbus TCP通讯无互通通道，总控与分站各自独立运行，属于典型的分布式数据孤岛，底层总线协议壁垒直接制约产线集中管控能力。

安全联锁存在管控盲区：某工段S7-1200触发设备故障急停时，总控ControlLogix无法第一时间接收报警信号，容易造成上下游设备卡料、组件报废，每月因联锁不同步产生报废组件平均80余片，生产损耗居高不下。

工段工艺参数无法集中管控：层压温度、真空度、EL检测隐裂数据存储在就地S7-1200本地存储卡，总控系统无法集中采集归档，工艺优化依靠各工段单独调试，全线工艺一致性较差，产品良品率难以稳步提升。

工业物联网平台无法汇总全域数据：总控、分站数据相互隔离，无法汇总上传至集团工业物联网运维平台，总部无法统一监控全国各光伏基地产线运行状态，远程数字化管控完全缺失。

尝试使用第三方OPC服务器做中转，服务器部署在工控机内，依赖操作系统运行，易死机、易受病毒干扰，运维流程复杂，每年服务器维保费用较高，无法适配光伏车间长期稳定生产需求。

五、整体解决方案

部署塔讯TX161-RE-EIS/OMB协议转换网关作为两类PLC的数据中转枢纽，EtherNet/IP侧挂载至ControlLogix I/O组态列表作为从站设备；Modbus TCP侧接入四段S7-1200的Modbus TCP网络，网关作为Modbus TCP从站接收各1200上传数据，再转换成EtherNet/IP数据上传总控PLC；总控的联锁、节拍指令经由网关反向下发至西门子分站。依托网关内置数据采集器集中采集四段工段全部运行数据，对高温环境下波动的真空压力、层压温度数据做滤波处理，消除静电带来的通讯扰动。整套方案采用硬件级协议转换，无需依托软件系统，无死机风险，不改动原有设备控制程序，低成本打通异构总线协议通道，降低系统复杂度，打通分级式工业自动化控制网络，同步对接集团工业物联网系统，实现全厂数据集中管控、远程运维与工艺优化。

六、详细实施过程

本次项目结合光伏封装产线24h连续生产、高温静电、多工段分布式布局的工况特点，遵循不停机改造、分步落地、逐级调试的施工原则，依托塔讯TX161智能网关双从站协议转换架构，打通ControlLogix大型主站与多台西门子S7-1200从站的总线协议数据链路，全程标准化、精细化落地，具体实施流程如下：

第一步：现场网络勘测、网段规划与硬件标准化安装

施工前期完成全厂生产网络全面勘测，规避原有生产网络冲突与串扰问题，针对光伏车间层压高温、空旷静电干扰环境，统一采用工业屏蔽网线、防雷接线端子完成硬件部署。严格划分两套物理隔离的独立网段，杜绝异构总线协议报文冲突：EtherNet/IP总控网段172.16.1.0/24，专属对接罗克韦尔ControlLogix机架式PLC；Modbus TCP工段网段172.16.2.0/24，专属对接四段工段西门子S7-1200分站PLC。将塔讯TX161-RE-EIS/OMB工业网关安装于总控机房机柜DIN导轨居中位置，远离机柜内变频器、继电器等干扰源，保障工业网关稳定散热与信号传输。硬件接线采用24V双路冗余供电模式，规避厂区电压波动导致的设备重启、通讯中断问题；网关EIP网口接入总控生产交换机，TCP网口独立接入工段分站汇总交换机，实现双网口完全物理隔离，从硬件层面保障总线协议转换稳定性。硬件安装完成后逐点开展线路通断测试、绝缘检测、接地电阻测试，确认无虚接、短路、漏电问题，完成设备固定与标识，为后续协议配置与数据采集工作筑牢硬件基础。

第二步：TX161网关Web端双从站参数精细化配置

通过调试电脑直连网关调试端口，匹配网关默认调试网段，登录内置Web可视化管理后台，全程无软件安装、轻量化完成双协议从站参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为172.16.1.200，匹配ControlLogix总控网段，配置输入、输出字节各320Byte，适配四段工段大批量数字量、模拟量点位传输需求，开启EIP报文校验、抗静电滤波、高温自适应传输模式，适配光伏车间特殊工况。随后切换至Modbus TCP配置界面，启用标准从站工作模式，固定通讯端口502，设置TCP侧静态IP为172.16.2.200，兼容四段S7-1200分站轮询接入。依托网关高性能数据采集器功能，搭建分区寄存器映射表，按工段划分地址区间，分别对应层压、EL检测、修边、装框四段设备数据，完成412路层压温度、真空度、检测阻值、运行频率等模拟量点位，98路设备故障、工段急停、联锁状态、运行启停等数字量点位的精准映射。同时开启断线缓存、异常数据过滤、数据平滑降噪功能，设置15s本地数据缓存，解决光伏车间瞬时静电干扰导致的数据抖动、断档问题，参数配置完成后保存并重启网关，确保所有参数永久生效。

第三步：ControlLogix RSLogix5000组态与通讯子程序开发

打开罗克韦尔ControlLogix配套RSLogix5000编程软件，通过RSLinx建立设备通讯链路，在线识别总控PLC设备，导入塔讯TX161专属EDS设备描述文件，完成网关设备注册，使ControlLogix主站可精准识别EtherNet/IP从站设备。在工程I/O组态目录中添加TX161网关，匹配网关预设的IO字节长度，设置RPI刷新周期40ms，兼顾高速数据传输与大型PLC运行稳定性。组态过程全程保留原有产线核心控制、安全联锁、节拍调度程序，仅新增轻量化数据交互子程序，不影响原有生产工艺逻辑。子程序主要实现两大功能：一是实时读取网关EIP输入缓冲区数据，汇总四段S7-1200上传的工段工艺参数、设备运行状态、故障报警代码；二是将总控PLC下发的全线急停指令、节拍微调参数、工艺配方切换指令、故障复位信号，批量写入网关EIP输出缓冲区，实现总控对各工段的统一调度管控。程序编写完成后离线编译排查报错，下载至PLC后在线监控I/O缓冲区数据刷新状态，确认EtherNet/IP总线协议通讯链路通畅、数据交互正常。

第四步：西门子TIA Portal S7-1200分站通讯配置

逐段对四台西门子S7-1200分站PLC进行通讯组态，打开TIA Portal博途软件，分别连接层压、EL检测、修边、装框工段PLC，修改设备静态IP，统一归入172.16.2.0/24网段。启用S7-1200内置Modbus TCP服务器功能，解除固件通讯限制，关闭优化块访问，确保寄存器地址可精准对应网关映射点位。逐一定义各工段上传变量与接收变量，将本地采集的层压真空度、炉体温度、组件隐裂检测数据、设备运行负荷等工艺参数，写入Modbus保持寄存器上传至网关；同时实时读取网关下发的总控联锁信号、节拍调整指令，同步更新工段设备运行状态。每台分站配置完成后单独编译下载，启用通讯持续连接模式，保障分站与网关TCP链路永久在线，规避频繁重连导致的数据中断问题，实现多分站并行、稳定的数据交互。

第五步：分级联调、抗干扰优化与96小时满载拷机测试

为适配光伏产线不间断生产需求，采用不停机分级调试方案，逐级打通全域数据链路。第一阶段为单点通讯调试，分别测试单台S7-1200与网关、网关与ControlLogix的双向数据传输，核对寄存器点位数据一致性，排查报文错位、延迟超标、数据丢失等问题；

第二阶段为多工段联动调试，四台分站同时上线，模拟全线正常生产工况，验证总控联锁指令同步性、故障报警上传及时性、工艺参数传输准确性；

第三阶段为抗干扰专项优化，针对车间高温、静电、变频器电磁干扰问题，微调网关滤波参数、报文刷新间隔，开启三级防雷抗浪涌防护机制，彻底解决数据抖动、瞬时断连问题。调试完成后启动96小时不间断满载老化测试，全程记录协议转换延迟、数据包丢包率、设备在线率、数据偏差值，最终实测系统通讯延迟稳定≤3ms，整体丢包率低于0.001%，多分站并行通讯无冲突、联锁响应零延迟，完全满足光伏封装产线高精度、高稳定性生产要求。

第六步：工业物联网平台对接与项目整体验收

通讯链路稳定运行后，将ControlLogix汇总的全线工艺数据、设备状态数据、故障报警数据、生产能耗数据，通过标准接口上传至集团工业物联网平台，依托网关协议转换与数据采集能力，实现全厂工业自动化数据全域归集、云端可视化展示。总部运维人员可通过物联网平台远程查看各工段设备稼动率、工艺参数偏差、不良品产出情况，实现异地集中运维与工艺统筹优化。项目收尾阶段，完整整理施工图纸、点位映射表、组态参数、测试报告、运维手册，完成现场操作人员、运维人员技能培训，通过空载、半载、满载多工况验收测试，正式完成异构总线协议互通、多品牌PLC协同管控、工业物联网数字化升级的全流程落地。

七、改造前后对比

八、落地应用实际效果

网关稳定运行10个月，彻底解决ControlLogix与西门子S7-1200总线协议异构问题，依托高性能协议转换能力打通EtherNet/IP与Modbus TCP双总线数据通道，实现总控大型PLC与多工段分站PLC的无缝协同。总控系统可毫秒级获取所有工段故障报警与运行数据，全线安全联锁闭环响应及时，彻底杜绝因联锁不同步导致的组件报废问题，生产损耗大幅降低。各工段工艺参数实现集中采集、统一调校，全线层压温度、真空度参数高度统一，光伏组件良品率由95.7%提升至98.2%，产品品质稳定性显著提升。依托工业网关的数据采集与边缘处理能力，全厂生产、设备、能耗数据完整上传集团工业物联网平台，总部实现异地远程监控、运维调度、工艺优化，极大减少现场驻场运维人力投入。相较于传统软件OPC中转方案，塔讯TX161硬件工业网关不受操作系统、病毒、系统崩溃影响，宽温抗干扰的硬件特性完美适配光伏车间高温、静电复杂工况，免维护运行的特性大幅降低工业自动化系统运维成本，为光伏产线数字化升级提供高可靠、高性价比的落地方案。

九、案例总结

光伏行业多采用大型罗克韦尔PLC做全厂总控、西门子小型PLC做工段就地控制的混合架构，不同品牌PLC搭载差异化总线协议，天然形成控制网络与数据孤岛，是光伏工业自动化、工业物联网升级的核心痛点。塔讯TX161智能网关以双从站协议转换模式，搭建稳定、高效、免维护的跨品牌数据互通链路，凭借优异的抗干扰、宽温运行性能适配光伏恶劣生产工况，无需改动原有成熟控制逻辑，轻量化实现全厂数据集中管控、安全联锁闭环、云端远程运维。既解决了异构总线协议兼容难题，又替代了高故障率、高成本的软件中转方案，有效提升产线生产稳定性与产品良品率，为光伏行业存量产线数字化、智能化改造提供可批量复制、高落地性的工业网关应用方案。
