一、项目应用场景概述

随着新能源锂电行业高速发展，动力电池PACK组装产线逐步向高自动化、高智能化、高协同化方向升级，工业自动化与工业物联网技术成为产线提质增效的核心支撑。本次改造项目落地于华东某中型新能源动力电池生产企业PACK组装车间，该车间主要完成电芯堆叠、模组焊接、电解液注液、气密性检测、成品分拣下线全流程生产工序，是动力电池成品出厂的核心工段。

车间原有控制系统采用新旧设备混搭架构，上层核心主控单元选用西门子S7-1500 PLC，作为整条产线的ProfiNet主站设备，统筹整线设备节拍、工艺参数下发、故障报警管控与生产调度，具备高速总线运算、多设备协同控制能力，适配锂电产线高精度、连续性生产需求。而车间8个核心工位的执行单元，均沿用早期部署的西门子200PLC，作为Modbus RTU从站设备，分别独立管控工位注液泵、恒温工装夹具、模组压紧机构、工位温控系统、故障检测传感器等执行设备。

企业为搭建全厂工业物联网平台，实现PACK产线数字化管控、工艺数据溯源、设备OEE统计分析，亟需打通新旧设备数据链路。但S7-1500搭载的ProfiNet高速总线协议与西门子200PLC支持的Modbus RTU串口总线协议存在天然异构壁垒，设备间无法直接通讯，形成严重数据孤岛。为低成本、高效率完成总线协议互通，项目采用塔讯TX131-RE-RS/PNS协议转换智能网关作为核心中转设备，该工业网关兼具物联网网关、数据采集器功能，可实现ProfiNet从站、Modbus RTU主站双角色切换，完美适配本次异构设备协议转换需求。

同时，锂电PACK车间生产环境复杂，存在焊接设备电磁干扰强、车间温差波动大、24小时不间断满负荷生产等工况特点，对工业网关的抗干扰性、稳定性、自愈能力要求极高，普通通讯转换模块无法满足长期稳定运行需求，而TX131智能网关的工业级防护与容错机制，可完美适配现场严苛生产环境，为产线工业物联网数字化改造筑牢底层通讯基础。

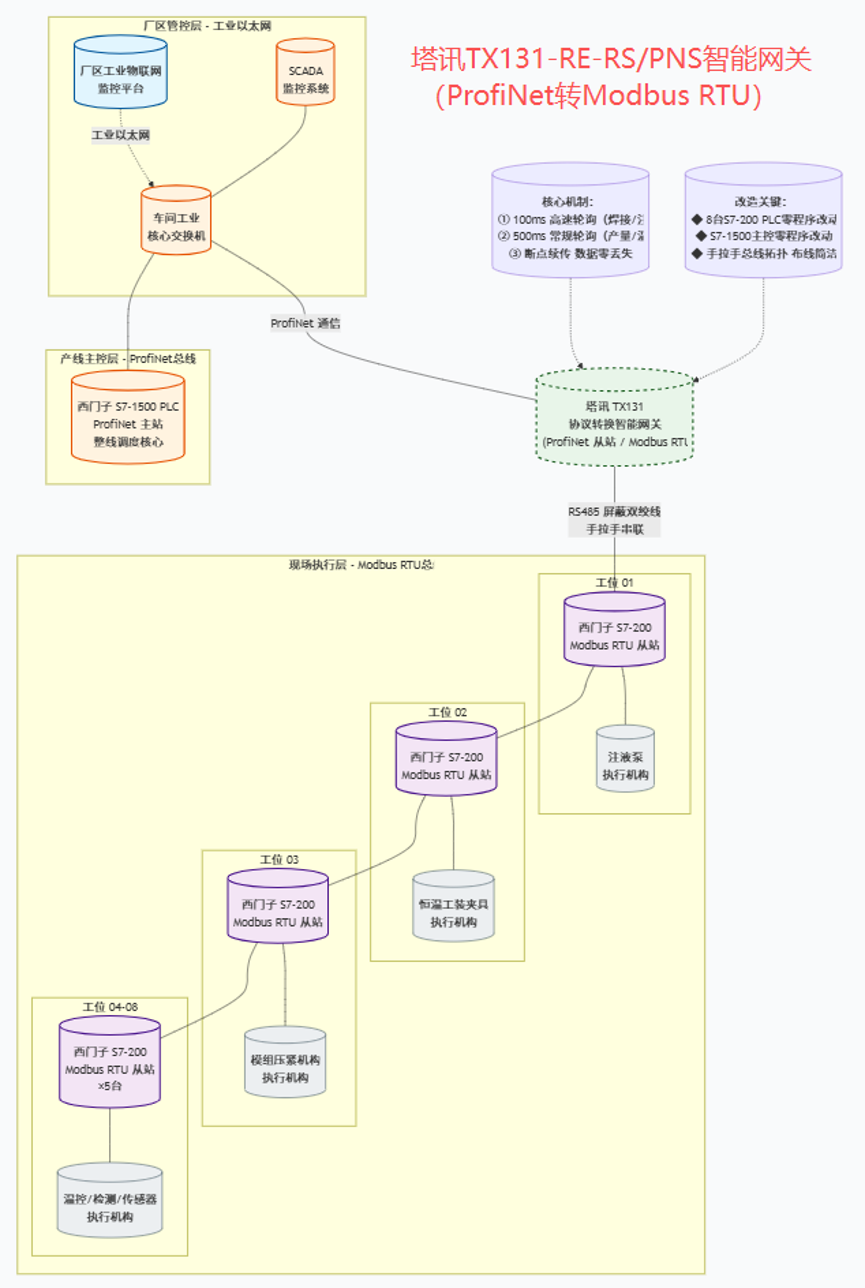

二、现场结构拓扑图

三、项目原有痛点

改造前，车间新旧设备总线协议不兼容、数据割裂问题突出，严重制约产线工业自动化升级与工业物联网平台落地，具体痛点集中在四大维度：

第一，总线协议壁垒导致设备无法协同联动。S7-1500 PLC采用工业主流ProfiNet高速以太网总线协议，传输速率快、实时性强，适配整线集中控制；而老旧西门子200PLC仅支持Modbus RTU串口总线协议，无ProfiNet通讯接口，两类异构总线协议无法直接对接。导致上层主控无法远程下发注液时长、夹具夹紧力度、工位温控阈值等工艺参数，所有工位参数均需人工现场手动设置，产线产品换型时，8个工位逐一调试耗时超20分钟，柔性生产能力极差，无法适配锂电多型号、小批量的生产需求。

第二，数据孤岛严重，物联网数字化落地受阻。各工位西门子200PLC采集的设备运行温度、工作电流、故障代码、工位产量、气密性检测数据等核心生产数据，无法回传至S7-1500主控与厂区SCADA、工业物联网平台。所有工艺数据、设备状态数据只能依靠人工定时抄录统计，数据采集完整率仅71%，数据滞后、误差大，无法实现生产数据实时监控、工艺异常溯源、设备OEE精准核算，车间数字化管控完全处于空白状态。

第三，传统改造方案成本高、风险大、周期长。项目初期曾考虑两种传统改造方式，一是为每台西门子200PLC加装ProfiNet通讯拓展模块，二是重新编写两套PLC对接程序。但两种方案均存在明显缺陷，加装拓展模块单工位成本超8000元，8工位整体改造成本高昂；重新编程需要彻底改动原有成熟工艺程序，极易引发生产故障，且调试周期长达15天以上，严重影响车间产能。同时普通串口转换设备无抗干扰设计，车间焊机电磁干扰下日均通讯中断3次以上，稳定性极差。

第四，恶劣工况下设备容错能力不足。锂电PACK车间24小时不间断生产，车间温度跨度10℃-42℃，且大功率焊接设备启停会产生强电磁干扰、电网电压波动。普通通讯模块无硬件看门狗、无数据缓存、无冗余防护，极易出现死机、断连、数据丢失问题，故障后需人工现场拆机重启，单次停机调试耗时10-20分钟，造成大量产能损耗与良品率波动。

四、TX131智能网关解决方案设计

针对现场设备协议异构、数据孤岛、改造难度大、工况恶劣等核心问题，项目采用塔讯TX131-RE-RS/PNS智能网关作为核心协议转换与数据采集设备，依托工业网关专业的总线协议转换能力、边缘采集能力、工业级稳定性能，制定轻量化、零程序改动、高稳定性的改造方案，全面适配锂电PACK产线自动化、物联网升级需求。

设备角色精准适配双总线架构：网关ProfiNet侧作为从站设备，无缝接入西门子S7-1500主站的ProfiNet工业以太网，无需改动主控PLC布线与程序，直接纳入主控IO设备管理体系；Modbus RTU侧主动切换为主站模式，通过RS485总线手拉手串联车间8台西门子200PLC从站设备，依托内置数据采集器功能，周期性轮询各从站寄存器数据，实现双向数据映射与交互。

核心功能配置设计：一是双向协议转换与数据映射，网关自动完成ProfiNet总线与Modbus RTU总线的数据格式解析、转换、转发，将S7-1500下发的工艺控制参数、启停指令，转换为Modbus RTU协议指令写入200PLC保持寄存器；同时将200PLC采集的工位温度、设备状态、故障点位、生产数据，转换为ProfiNet协议数据上传至S7-1500数据块，实现上下层设备实时互通。二是分级轮询机制优化，针对产线关键工艺与普通数据区分配置轮询周期，焊接、注液、气密性检测等核心控制数据采用100ms高速轮询，产量统计、设备温度监测等常规数据采用500ms轮询，兼顾控制实时性与总线负载稳定性。

工业级容错与防护配置：开启网关硬件看门狗、静电浪涌防护、电磁干扰屏蔽功能，适配车间强干扰、温变工况；启用边缘数据缓存与断点续传功能，通讯短暂中断时自动缓存运行数据，链路恢复后自动补发，杜绝数据丢失；支持DC5-37V宽压冗余供电，抵御车间电网波动。同时网关自带专属GSD文件，可直接导入TIA Portal组态软件，快速完成设备挂载与地址绑定，全程无需修改原有PLC底层工艺程序，大幅降低改造风险与成本。整套方案依托物联网网关轻量化部署，快速打通异构总线协议壁垒，补齐车间工业物联网底层数据采集短板。

五、分步实施过程

本次改造严格遵循工业自动化项目标准化施工流程，结合锂电产线不停产改造需求，采用“分段勘测、离线组态、单站调试、逐段接入、整体联调、稳产试运行”的分步实施模式，全程规避停产损耗，保障改造安全、高效、落地，整体实施周期13天，具体细分六大施工阶段，每一步实操细节清晰落地：

第一阶段：现场勘测、设备参数摸排与方案细化

项目施工前期，技术人员进驻PACK生产车间，开展全工位设备摸排与工况勘测，为网关组态、布线施工提供精准数据支撑。首先，逐一对车间8台管控不同工位的西门子200PLC从站设备进行参数核查，记录每台设备的Modbus RTU通讯地址、串口波特率、数据位、校验位、停止位等核心参数，统一确认现场设备通讯参数为9600bps、8N1，同时完整统计各PLC寄存器对应的功能点位，包括夹具控制寄存器、注液参数寄存器、温度采集寄存器、故障报警寄存器、产量统计寄存器等，逐一登记造册，制作专属点位映射表，杜绝参数错乱问题。其次，勘测车间生产工况，重点排查大功率焊接设备、变频器的分布位置，标记强电磁干扰区域，规划网关机柜安装点位、工业网线与RS485总线布线路径，避开干扰源与高温、粉尘堆积区域，保障通讯线路稳定。最后，对接中控技术人员，梳理西门子S7-1500主站需要交互的控制指令、数据采集需求，明确双向数据传输清单，最终敲定网关IP地址、轮询周期、数据映射区间、防护功能开启等核心配置方案，形成完整施工技术交底文件，为后续组态与调试工作奠定基础。

第二阶段：网关离线参数组态、程序配置与文件导出

完成现场勘测后，开展塔讯TX131智能网关离线组态配置，全程离线调试，不占用产线生产时间。首先，通过电脑连接网关调试端口，登录网关后台管理界面，修改网关默认IP地址，将其设置为与西门子S7-1500主站同网段IP，保障ProfiNet总线通讯通畅。随后开启双协议角色配置，固定ProfiNet从站模式，关闭网关默认冗余功能冲突项，精准适配S7-1500主站通讯架构；启用Modbus RTU主站模式，依次录入8台西门子200PLC的从站地址、通讯参数，匹配现场设备串口协议参数，确保参数完全一致。

其次，完成双向数据点位映射配置，根据前期制作的点位表，在网关系统内配置ProfiNet输入输出字节区间，将S7-1500下发的工艺控制指令、参数调节数据映射至Modbus RTU写入区间，将200PLC采集的设备状态、生产数据映射至ProfiNet上传区间，实现双向数据精准对应、无错位、无丢失。配置完成后，开启硬件看门狗、电磁干扰防护、断点缓存、数据补发功能，优化轮询机制，区分高低优先级数据采集周期。最后，导出网关专属GSD文件，同时完成所有参数备份，避免调试过程参数丢失，为后续PLC组态对接做好准备。

第三阶段：TIA Portal组态对接、PLC程序适配优化

打开西门子TIA Portal编程软件，导入前期导出的TX131网关GSD文件，在S7-1500主站工程设备列表中添加网关设备，将网关挂载为ProfiNet从站，完成设备拓扑组网配置。根据网关映射的IO字节区间，绑定S7-1500 PLC数据块地址，建立主控PLC与网关的双向数据通讯链路，无需修改原有成熟工艺控制程序，仅新增数据交互点位，最大程度规避程序改动带来的生产风险。组态完成后，进行软件仿真测试，模拟数据下发与上传场景，校验IO地址映射准确性、数据传输稳定性，排查组态错误、地址冲突、网段不匹配等问题，反复优化组态参数，确保软件层面通讯链路完全通畅，为现场硬件对接调试提供保障。

第四阶段：现场布线、设备安装与单工位点对点调试

依托车间生产间隙，错峰开展硬件安装与布线施工，采用导轨安装方式将TX131工业网关固定在中控机柜预留位置，接入DC24V工业冗余供电，确认供电稳定、指示灯正常无报错。随后铺设工业ProfiNet网线，将网关ProfiNet网口接入车间核心工业交换机，实现与S7-1500主站的网络互通；采用屏蔽RS485双绞线，按照手拉手拓扑结构，依次串联8台西门子200PLC从站设备，全程做好线路屏蔽接地处理，抵御车间电磁干扰，所有布线规整固定，符合工业自动化现场施工规范。

硬件安装完成后，采用单工位逐点调试法，杜绝整线一次性接入的调试风险。先选取1号工位200PLC进行点对点通讯测试，通过S7-1500主控下发夹具启停、温度调节、注液开关等指令，观测工位设备执行动作是否精准响应；同时读取工位温度、设备运行状态、故障代码等回传数据，校验数据采集精度、传输延迟，排查接线极性错误、参数不匹配、点位映射错乱等问题。单工位调试合格后，依次完成剩余7个工位的点对点调试，确保所有从站设备均可与网关、主控PLC实现双向精准通讯，单站调试全部达标后，完成全工位总线接入。

第五阶段：整线联调、压力测试与工况模拟验证

单站调试完成后，开展全产线联动调试与满负荷压力测试，模拟车间真实生产工况，验证网关长期运行稳定性与协议转换可靠性。首先开启整线空载联动运行，测试S7-1500主站一键下发全工位工艺参数、批量启停设备功能，校验8个工位设备同步响应效果，确认总线无拥堵、数据无错乱、指令无延迟。随后开展24小时满产压力测试，模拟车间电压波动、焊机强电磁干扰、设备频繁启停等复杂工况，重点测试网关硬件看门狗自恢复、断点数据缓存、链路自动重连功能，全程监测通讯丢包率、数据延迟、设备在线率。

测试过程中，针对性优化总线轮询负载，微调高低优先级数据采集周期，解决瞬时总线负载过高问题，最终实现通讯延迟稳定≤15ms、数据丢包率趋近于0。同时对接厂区工业物联网平台与SCADA上位机，打通网关数据上传链路，确认所有生产数据、设备状态数据可实时上传、自动存档、溯源查询，完成数字化采集链路闭环。

第六阶段：参数固化、运维培训与正式投产

所有调试、测试工作达标后，固化网关所有配置参数与PLC组态程序，完成参数备份，防止后期参数误改动。针对车间电工、运维人员开展专项实操培训，讲解网关设备指示灯状态含义、通讯故障排查方法、参数备份恢复流程、日常运维注意事项，让运维人员具备独立排查简单故障、日常维护的能力。培训完成后，清空调试日志，正式投入满负荷量产运行，全程跟踪设备通讯状态，保障改造效果稳定落地。

六、改造前后效果对比

本次依托TX131智能网关完成协议转换与工业物联网改造后，PACK产线设备协同能力、数据采集精度、生产效率、运维成本均实现全方位提升，改造前后核心指标对比如下：

七、项目总结

本次新能源锂电PACK整线通讯改造项目，聚焦新旧设备总线协议异构、数据孤岛、改造成本高、稳定性差等行业共性难题，依托塔讯TX131-RE-RS/PNS工业网关强大的协议转换、数据采集与边缘传输能力，低成本、零风险打通ProfiNet与Modbus RTU两类异构总线协议壁垒。项目充分发挥智能网关、物联网网关、数据采集器的一体化功能优势，无需改动原有PLC成熟工艺程序，仅通过轻量化部署与组态调试，就实现了西门子S7-1500高端主站PLC与老旧西门子200PLC从站设备的双向精准通讯，完美适配锂电车间严苛的工业工况。

从工业自动化层面，改造后彻底解决了产线设备独立运行、无法协同联动的问题，实现全工位工艺参数集中管控、一键换型，大幅提升产线柔性生产能力与自动化水平，降低人工操作误差与停机损耗。从工业物联网层面，依托高性能工业网关搭建起底层数据采集传输链路，实现全生产数据、设备状态数据的实时采集、自动存档、远程上传与溯源分析，补齐了车间数字化管控短板，为厂区物联网平台的数据分析、能耗优化、设备预测性维护、工艺迭代升级提供了精准的数据支撑。

整套改造方案具备低成本、高稳定、易部署、可复制的优势，完美适配新能源锂电行业新旧设备混搭产线的升级改造需求，有效解决了行业内普遍存在的总线协议不兼容、老旧设备联网难、数字化落地慢的痛点，为锂电PACK整线及电芯涂布、辊压、组装等同类产线的自动化、物联网升级提供了成熟可落地的参考范式，具备极高的行业推广价值。
