EtherNet/IP转Modbus TCP协议转换｜TX161水泥重载工况异构协议对接方案

一、应用现场概况

本项目落地于华北大型建材企业新型干法水泥生产线粉磨车间，为水泥生产核心工序车间，主要完成熟料、石膏、矿渣微粉的配比研磨、分级筛选、成品输送全流程作业，年产新型标号水泥120万吨以上。粉磨车间属于典型重工恶劣工况，常年高粉尘、高振动、大功率设备密集运行，全线实行24小时四班三运转不间断连续量产，设备长期处于满负荷、高强度运行状态，对系统运行稳定性、工艺参数精准度、设备联锁可靠性、能耗管控精度要求极高。一旦出现参数匹配失衡、设备联动滞后、负压波动、磨机过载等问题，会直接导致成品细度不达标、产能下降、电耗飙升、设备堵磨抱死、轴承高温损坏等重大生产故障与设备损耗。整条粉磨智能管控系统核心控制单元采用基恩士KV-X520系列高端总线PLC，内置原生EtherNet/IP高速总线，具备0.50ns超高速指令处理速度、32轴同步控制能力与超大程序存储容量，可精准管控磨机进料量、辊压压力、选粉机转速、系统风压风温、设备运行电流等关键工艺参数，适配水泥重载设备高频调节、连续闭环控制的生产需求。厂区中控监测平台采用西门子WinCC SCADA系统，基于Modbus TCP协议实现上位数据交互与远程管控，是全厂生产调度、能耗统计、安全监管的核心平台。改造前，基恩士KV-X520主站依托EtherNet/IP总线完成底层设备自动化控制，WinCC中控系统采用Modbus TCP协议实现上位监控，两类异构总线协议无原生兼容互通通道，形成控制层与监控层完全数据孤岛，无法实现远程参数调节、实时状态监控与故障联动预警，严重制约粉磨系统智能化、节能化、稳产化升级。

二、网关核心功能简介

塔讯TX161-RE-EIS/OMB工业智能网关，是针对水泥建材行业高粉尘、高振动、24小时连续重载生产工况定制的专用智能网关与数据采集器，核心解决基恩士高端工控PLC与西门子WinCC组态中控系统异构总线协议互通难题。设备采用双以太网物理隔离架构，本项目启用双从站工作模式：EtherNet/IP侧作为标准从站接入基恩士KV-X520 PLC主站控制网络，Modbus TCP侧以从站模式对接厂区WinCC SCADA中控管理系统，实现EtherNet/IP与Modbus TCP双向无损高速协议转换。网关搭载工业级四核高性能处理器，协议转换延迟稳定≤3ms，具备宽温运行、强振动抗扰、粉尘环境适配、断线缓存、数据稳态锁存、长周期连续运行等重工级特性，完美适配水泥粉磨车间设备载荷大、变频机组密集、粉尘浓度高、电磁干扰强、全年无休量产的严苛工况。设备无需修改基恩士KV-X520原生粉磨负荷调节、设备联锁、负压稳压、能耗闭环核心控制程序，仅通过网页端可视化配置即可完成全域数据映射与双向闭环交互，以轻量化零改造部署方式打通水泥产线设备控制层与中控管理层数据链路，补齐建材行业工业自动化负荷智能调节、能耗精准管控、设备故障预判、生产数据溯源核心短板，为水泥粉磨系统稳产、节能、安全、智能化运行提供可靠底层硬件支撑。

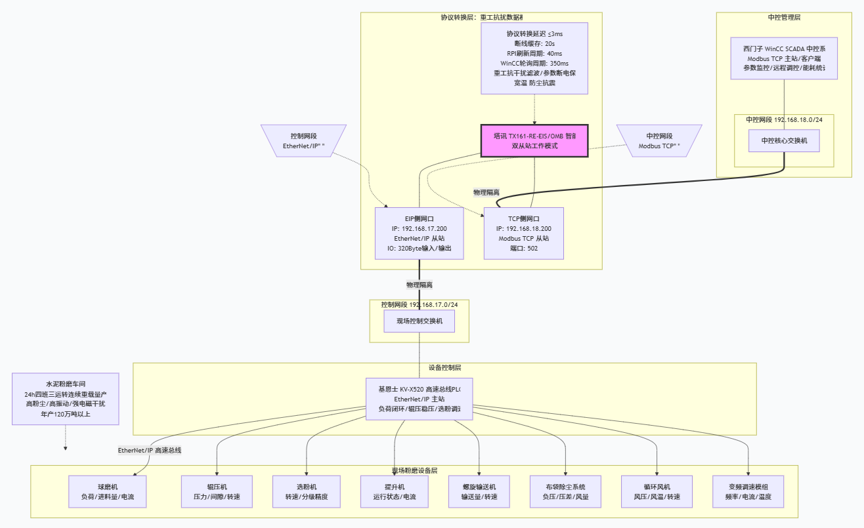

三、系统结构拓扑图

四、项目原有痛点

异构协议壁垒，控管数据完全割裂：基恩士KV-X520主站EtherNet/IP总线协议与WinCC SCADA中控Modbus TCP协议原生不互通，无标准数据交互接口。底层磨机负荷、辊压参数、系统负压、设备电流温度等核心工艺数据无法实时上传中控，中控远程调度指令、参数修正、启停管控指令也无法下发PLC，现场自动化控制与中控信息化监管完全脱节。

人工就地调节，工艺稳定性差、能耗偏高：改造前所有粉磨工艺参数均需运维人员就地现场手动调节，无法实现中控远程精准微调。受物料湿度、熟料粒度、设备热衰减影响，工况实时波动频繁，人工调节滞后性强，极易出现过磨、欠磨、负荷失衡问题，不仅成品水泥细度均匀度不稳定，还造成系统整体电耗居高不下，生产能耗成本持续偏高。

故障监测滞后，重载设备损耗严重：粉磨设备轴承超温、电机过载、风机负压异常、输送堵料等隐性故障无法实时上传中控系统，无远程弹窗预警机制，只能依靠人工巡检发现。轻微异常无法及时处置易演变为重大设备故障，频繁引发停机检修、堵磨清理问题，大幅缩短重载设备使用寿命，增加运维成本与产能损失。

生产数据缺失，能耗管控无依据：系统无自动数据采集归档通道，磨机有效运行时长、单产电耗、参数波动曲线、故障频次等核心生产数据无法自动统计，只能依靠人工台账记录，数据误差大、完整性差、无法溯源，企业无法精准开展能耗分析、工艺优化与产能核算，精细化管控完全缺失。

传统通讯方案适配性差、故障率高：前期尝试采用工控机OPC软件中转数据，依赖Windows系统运行，车间高粉尘、高振动、温差波动大的恶劣工况下，工控机易积灰死机、系统卡顿、软件闪退，频繁出现数据丢包、延迟、通讯中断问题，不仅监控失效，还会导致工艺参数失控，无法满足水泥连续重载量产需求，且年度软件维保、人工运维成本高昂。

五、整体解决方案

针对水泥粉磨系统协议不通、管控脱节、工艺不稳、能耗偏高、故障滞后、数据缺失的核心痛点，项目部署塔讯TX161-RE-EIS/OMB工业网关作为基恩士PLC设备控制层与WinCC中控管理层双向数据互通的核心枢纽，搭建重工级、高抗扰、低延迟的双从站协议转换数据链路。网关EtherNet/IP侧以标准从站身份挂载至基恩士KV-X520主站总线扫描列表，PLC主动高速读写网关IO缓冲区的工艺参数、设备状态、控制指令数据；Modbus TCP侧以从站模式对接WinCC SCADA中控系统，上位平台持续轮询采集全线生产数据，同时下发远程工艺调节、启停控制、故障复位指令。依托网关内置重工级数据采集器功能，全自动采集磨机负荷、辊压压力、选粉转速、系统风压、进出风温度、设备电流、振动幅值、故障代码等海量精密点位数据，针对水泥高干扰、强波动、连续重载工况开启数据高频滤波、异常抖动过滤、断线稳态缓存、参数断电保持、数据全程留痕功能，彻底解决恶劣工况下的数据失真、延迟、丢包、漂移问题。整套方案无需改动基恩士KV-X520成熟的粉磨闭环控制与重载联锁逻辑，无需大规模改造现场线路，以轻量化零风险部署打通异构总线协议通道，构建现场数据自动上传、中控指令精准下发、工艺参数远程微调、故障实时预警、能耗数据自动归档的完整智能管控闭环，全面适配水泥粉磨系统连续稳产、节能降耗、安全运维的生产需求。

六、详细实施过程

本次项目严格遵循水泥重工车间不停机改造、防尘抗震施工、无扰动调试、稳态落地的核心原则，结合粉磨系统24小时连续重载量产、工况恶劣、设备联动复杂的特性，分步完成网络规划、网关重工参数精调、主从站组态、联动校准、稳定性优化与项目验收，全程保障量产连续性与工艺稳定性，具体实施流程如下：

第一步：车间工况勘测、网段隔离与防尘抗震硬件安装

施工前期完成粉磨车间全域工况与网络勘测，重点排查大功率设备电磁干扰、车间振动影响、网络IP冲突、报文拥堵、线路老化隐患，全程采用重工级屏蔽网线、防尘阻燃接线端子、抗震固定工艺，适配高粉尘、高振动恶劣工况。严格划分两套物理隔离的独立静态网段，彻底分隔底层设备控制网段与中控监控网段，杜绝大功率电机启停、变频调节产生的干扰报文影响精密工艺控制：EtherNet/IP设备控制网段：192.168.17.0/24，专属对接基恩士KV-X520主站PLC；Modbus TCP中控监控网段：192.168.18.0/24，专属对接WinCC SCADA中控系统。将塔讯TX161智能网关采用抗震卡扣固定于主控柜密封防尘区域，远离磨机、风机、变频机组等振动源与干扰源，规避粉尘堆积、设备振动导致的通讯异常。设备采用DC24V双路冗余稳压供电，抵御车间电压波动、瞬时冲击，保障通讯持续在线。网关EIP网口接入现场控制交换机，TCP网口独立接入中控核心交换机，实现双网口完全物理隔离。硬件安装完成后逐点开展通断、绝缘、接地、抗震测试，清理施工杂物，完善设备台账与重工工况运维标识，筑牢恶劣工况下的硬件通讯基础。

第二步：TX161网关Web端双从站重工抗扰参数配置

通过调试电脑直连网关专属调试端口，匹配调试网段后登录内置Web可视化后台，轻量化完成双协议从站重工级抗扰参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.17.200，匹配基恩士KV-X520主站网段，配置输入、输出字节各320Byte，适配粉磨系统大批量模拟量工艺点位与数字量联锁点位传输需求，开启EIP高速报文校验、重工稳态传输、高频干扰滤波、时序精准校准模式，适配水泥工况高频波动、强电磁干扰的生产特性。随后切换Modbus TCP配置界面，启用标准从站工作模式，固定502通讯端口，设置TCP侧静态IP为192.168.18.200，适配WinCC中控系统稳定对接。依托网关数据采集器功能，搭建水泥粉磨专属精细化寄存器映射表，完成392路磨机负荷、辊压压力、选粉转速、系统风压、风温、设备振动、运行电流等模拟量工艺点位，136路设备启停、工序状态、超温报警、过载故障、联锁状态、远程控制信号等数字量点位的精准一一映射。同时开启重工级抗干扰滤波、瞬时异常过滤、20s断线缓存、参数断电保持、数据日志留存功能，彻底解决粉尘振动工况下的数据抖动、时序错位、瞬时断连丢失问题，参数固化保存并重启网关，保障长期稳态生效。

第三步：基恩士KV-X520 PLC组态与数据交互子程序开发

打开基恩士KV STUDIO编程软件，在线连接KV-X520主站PLC，导入塔讯TX161专属EDS设备文件，完成网关设备注册，使PLC精准识别EtherNet/IP从站设备并建立高速总线连接。硬件组态界面添加网关设备，匹配预设IO字节长度，设置RPI数据刷新周期40ms，兼顾粉磨工艺闭环控制实时性与全域数据同步稳定性。全程保留原有成熟的磨机负荷闭环、辊压稳压、负压调节、设备顺序启停、重载安全联锁核心量产程序，仅新增轻量化双向数据交互子程序，零改动、零风险不影响原有成熟生产工艺。子

程序实现双向闭环管控：

一是实时采集全线设备运行工况、工艺参数、故障状态数据，写入网关EIP缓冲区上传WinCC中控；

二是实时读取网关缓冲区数据，接收中控下发的远程参数调节、设备启停、故障复位指令，自动更新生产工艺与设备运行状态，实现远程智能化管控。程序离线编译排查报错后下载至PLC，在线实时监控IO数据刷新与时序状态，确认总线通讯通畅、工艺数据同步零滞后、指令交互零偏差。

第四步：WinCC SCADA中控系统通讯组态与监控画面优化

打开西门子WinCC组态软件，新建专属Modbus TCP通讯通道，输入网关TCP侧IP与502端口，建立持续稳定的长连接，设置350ms高速采集周期，保障中控数据实时同步、无断点留存。严格按照网关寄存器映射表，批量绑定所有粉磨工艺参数、设备状态、故障代码、能耗数据变量，彻底替代人工就地观测、手动记录模式。优化中控监控画面，新增磨机负荷曲线、风压温度趋势图、设备状态可视化界面、故障弹窗报警、能耗统计报表、参数修改日志模块，实现全线生产工况可视化、异常预警智能化、数据统计自动化。开启WinCC数据归档、操作留痕、异常记录功能，所有远程参数调节、设备操作、故障信息全程记录、不可篡改，满足水泥企业生产溯源、能耗考核、设备运维的精细化管控需求。

第五步：分级联调、抗干扰优化与96小时满载重载稳定性测试

为保障重工产线零风险改造落地，采用不停机分级调试方案。

第一阶段为单点通讯调试，逐一对接PLC与网关、网关与WinCC中控，核对所有工艺数据、设备状态、远程指令的一致性，排查报文错位、数据延迟、信号漂移问题；

第二阶段为单工序联调，模拟研磨、筛选、输送全流程生产，验证数据实时上传、远程参数调节、故障预警、联锁启停的闭环效果，校准数据同步时序；

第三阶段为全线满载重载联调，模拟设备满负荷运行、大功率设备频繁启停、工况大幅波动等极端工况，针对性优化网关滤波参数、报文传输优先级、抗干扰阈值，彻底消除车间电磁干扰、设备振动带来的数据异常问题。调试完成后启动96小时不间断满载重载老化测试，全程记录协议转换延迟、数据准确率、丢包率、指令响应速度，实测系统通讯延迟稳定≤3ms，丢包率低于0.001%，工艺数据同步准确率100%，完全适配水泥粉磨连续重载量产标准。

第六步：数据溯源落地、人员培训与项目整体验收

系统稳定运行后，将粉磨全线工艺参数、设备运维数据、能耗数据、故障日志、生产批次数据自动归档留存，实现生产全过程可视化监控、工艺偏差可复盘、能耗数据可统计、设备故障可预警，完善水泥产线数字化智能管控体系。项目收尾阶段，完整整理重工车间施工台账、点位映射表、组态参数、稳定性测试报告、运维手册，针对水泥恶劣工况开展专项运维培训，规范网关防尘清理、抗震检查、参数巡检、故障排查流程，保障系统长期稳定运行。经过空载、半载、满载、工况波动全工况验收，系统联动精度、通讯稳定性、远程管控能力、抗干扰性能全部达标，正式完成水泥粉磨系统工业自动化智能化升级，实现异构协议互通、远程智能管控、工艺闭环优化、能耗精准统计、故障实时预警的全方位落地。

七、项目实施前后效果量化对比

八、落地应用实际效果

项目上线稳定运行11个月以来，塔讯TX161工业网关在水泥粉磨车间高粉尘、高振动、强电磁干扰、24小时连续重载量产的恶劣工况下零通讯中断、零数据异常、零调控失效，凭借优异的重工级抗扰性能、稳定协议转换能力与高精度数据采集器性能，彻底打通基恩士KV-X520 EIP与WinCC SCADA Modbus TCP异构总线协议数据通道，彻底解决水泥粉磨系统长期存在的控管数据割裂、工艺调控滞后、能耗偏高、故障处置缓慢、生产数据缺失的核心痛点。全线粉磨工艺实现中控远程可视化精准调控，系统负荷、风压、转速、压力参数可根据物料工况实时微调，彻底解决成品细度波动问题，水泥成品品质稳定性与合格率大幅提升。通过负荷精准匹配与工艺动态优化，单吨水泥电耗显著下降，长期量产模式下节能降耗成效突出，为企业缩减大量生产成本。设备隐性故障、工况异常实时弹窗预警，运维人员精准定位、快速处置，有效规避重载设备损坏、堵磨停机、产能损耗问题，大幅提升设备使用寿命与产线稼动率。全流程生产工艺、设备运维、能耗数据自动归档留存，实现生产全过程可追溯、工艺可迭代、能耗可考核、设备可预判，助力水泥企业实现精细化、数字化、节能化生产管控。相较于传统OPC软件中转方案，硬件式智能网关无惧重工恶劣工况、无系统依赖、无卡顿闪退、长期免维护，大幅降低工业自动化系统运维压力与成本，为水泥粉磨系统智能化、节能化升级提供坚实硬件保障。

九、案例总结

水泥粉磨系统属于建材行业重载、连续、高能耗的核心生产工序，行业普遍采用基恩士KV-X520系列高速总线PLC作为底层精密控制核心，搭配西门子WinCC SCADA系统实现全厂中控监管，跨平台系统总线协议异构导致的数据孤岛、管控脱节、工艺粗放、能耗偏高，是水泥行业智能制造、节能降耗、提质增效升级的核心瓶颈。塔讯TX161-RE-EIS/OMB智能网关以双从站硬件级协议转换模式，无需改动原有成熟粉磨重载控制逻辑与量产工艺，轻量化、零风险、高稳定实现基恩士PLC与WinCC中控系统的双向高速数据互通。设备凭借重工级防尘抗震、强抗扰、低延迟、断线缓存、长期免维护的硬核特性，完美适配水泥恶劣连续量产工况，有效补齐建材行业工业自动化远程智能管控、工艺闭环优化、能耗精准管控、设备故障预判、生产数据溯源的技术短板。项目落地后显著提升水泥成品品质与产能稳定性，大幅降低生产能耗、设备故障率与运维成本，实现水泥粉磨系统标准化、节能化、数字化、智能化管控，在水泥熟料研磨、矿渣微粉制备、建材粉体加工、重工连续量产等建材智能制造场景具备极高的行业复制推广价值。
