Novatek NT98533MQG 内置 DDR SoC 选型与硬件设计指南

在嵌入式视觉项目的硬件选型阶段，工程师们常常面临一个两难选择：是追求极致的算力而牺牲功耗与成本，还是为了控制预算而妥协图像处理能力？特别是在 2MP 到 8MP 分辨率的智能摄像机应用中，找到一颗既能跑动轻量级 AI 算法，又能提供优秀画质且外围电路简洁的 SoC 并非易事。很多开发者在调试过程中发现，传感器接口时序对不上、DDR 初始化不稳定或者启动模式配置错误，往往是因为对芯片底层架构和电气特性理解不够透彻。

NT98533MQG 系列正是针对这一痛点推出的高集成度成像处理器。它不仅仅是一颗传统的 IPC 芯片，更融合了双核 ARM Cortex-A32 处理器与新一代 AI-ISP 引擎，能够在低功耗下实现高达 8MP@30fps 的视频处理能力。对于从事边缘计算摄像头、智能门铃或工业视觉检测的开发者而言，深入理解这颗芯片的内存架构、电源时序以及高速接口规范，是确保项目一次点亮并稳定运行的关键。

本文将结合官方数据手册与实战经验，从核心型号差异入手，逐步拆解其系统架构、电源设计、启动配置及外设接口等关键环节。无论你是正在绘制原理图的硬件工程师，还是需要优化图像质量的算法开发人员，都能从中找到解决具体问题的线索。我们将避开枯燥的参数罗列，重点探讨那些在实际落地中容易踩坑的细节，帮助你更高效地完成基于 NT98533MQG 的产品开发。

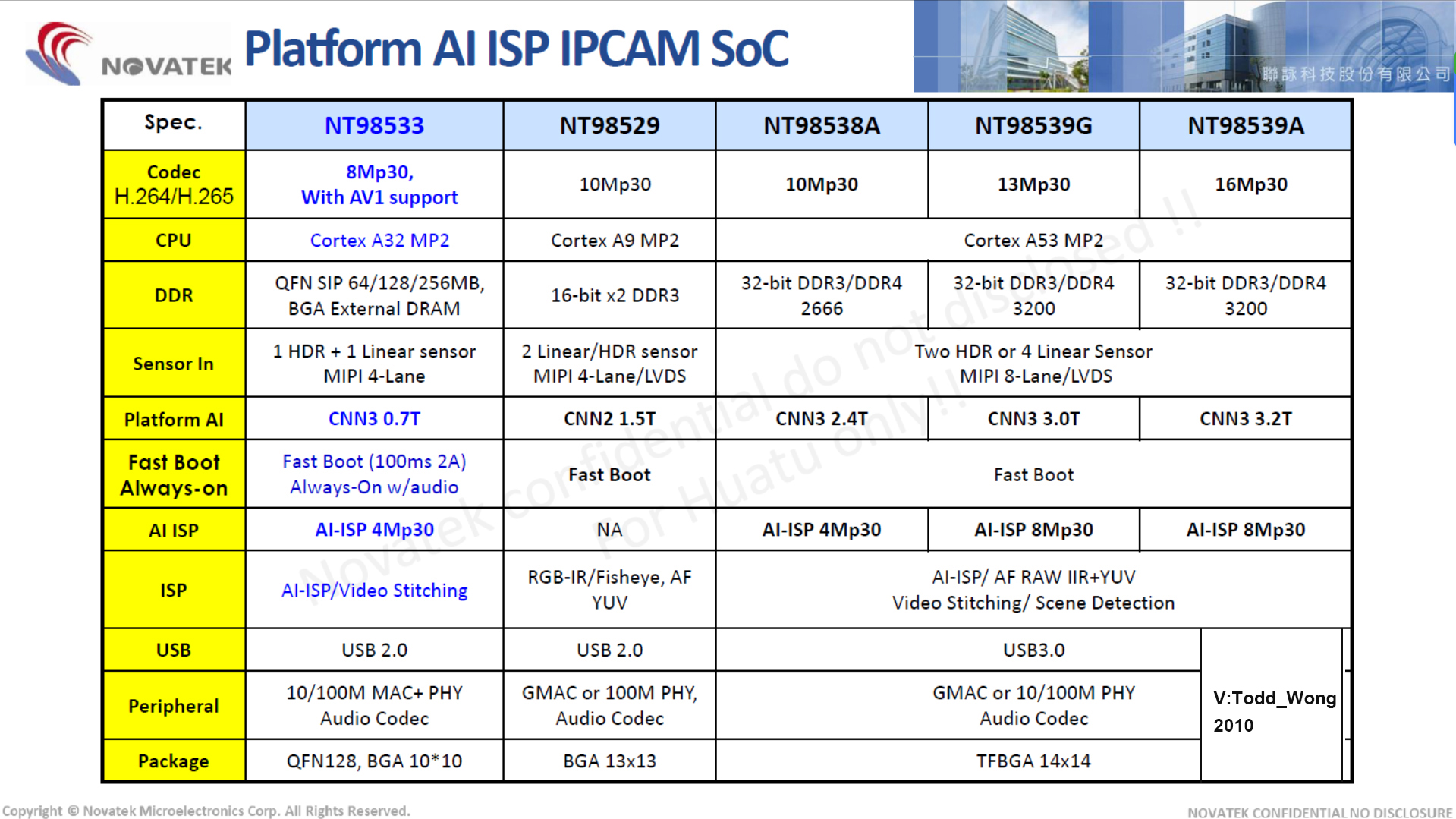

## ① 系列型号核心差异与内存规格对比

NT98533MQG 系列采用了 SiP（System in Package）封装技术，将 SoC 核心与 DDR 内存集成在同一封装内，这不仅减小了 PCB 面积，还显著降低了高速信号布线的难度。该系列主要根据集成的内存容量和类型划分为四个子型号，分别对应不同的应用场景需求。

入门级的 **NT98533MQG-B** 集成了 512Mb 的 DDR2 内存。由于 DDR2 的频率和带宽相对较低，这款型号更适合对成本极其敏感、分辨率要求在 2MP 左右且无需复杂智能分析的低端应用，如基础型家用监控摄像头。

主流型号 **NT98533MQG-C** 和 **NT98533MQG-D** 则升级到了 DDR3/DDR3L 内存，容量分别为 1Gb 和 2Gb。DDR3 带来的高带宽优势使得这两款车型能够轻松应对 4MP 至 6MP 的高清视频流，并支持更复杂的图像降噪和宽动态处理。其中，2Gb 版本特别适合需要多路视频缓存或运行较大规模 AI 模型的边缘计算场景。

旗舰级的 **NT98533MQG-E** 更是集成了高达 4Gb 的 DDR3/DDR3L 内存。巨大的内存空间为 8MP 超高清分辨率、高帧率录制以及本地化的人脸识别、车辆检测等重度 AI 任务提供了充足的缓冲区。在选择型号时，除了考虑当前的分辨率需求，还应预留足够的内存余量以应对未来固件升级带来的功能扩展，避免因内存瓶颈导致系统频繁交换数据而影响实时性。

## ② 系统架构解析与关键功能模块概览

NT98533MQG 的核心算力来源于双核 ARM Cortex-A32 处理器，主频可达 800MHz，辅以 NEON 和 FPU 加速单元，足以胜任 Linux 系统下的多任务调度。但真正让其脱颖而出的，是其内部高度并行的专用硬件加速引擎。

图像信号处理（ISP）链路支持最高 8192 像素宽度的输入，内置了强大的 2D/3D 降噪算法、去马赛克、色彩校正以及 WDR（宽动态）合成模块。特别值得一提的是其 AI-ISP 功能，能够利用 DLA（Deep Learning Accelerator）模块进行实时的场景检测和图像增强，例如在低照度下自动提升亮度并抑制噪点，或在逆光环境下平衡画面曝光。

视频编解码方面，芯片支持 H.265/H.264/AV1 多种格式。在 H.265 编码下，可实现 9MP@30fps 的处理能力，相比传统 H.264 能在同等画质下节省约 50% 的存储空间和传输带宽。此外，独立的 Graphic Engine 支持 OSD 叠加、旋转、裁剪和画中画功能，减轻了 CPU 的负担，使得系统在输出多路不同分辨率视频流时依然保持流畅。

## ③ 电源时序设计与电压域配置要点

稳定的电源系统是芯片正常工作的基石。NT98533MQG 采用三电压供电架构，分别是 0.95V 内核电压、1.35V/1.5V DDR 电压以及 1.8V/3.3V IO 电压。在设计电源电路时，必须严格遵守上电时序要求，否则可能导致芯片无法启动甚至损坏。

根据规格书建议，内核电源（VDDK）应先于 DDR 电源（VDDR）上电，两者之间的时间间隔 $T_{PWR}$ 至少需要保持 1ms。这是因为内核逻辑需要先复位并稳定，才能正确初始化 DDR 控制器。如果 DDR 先于内核上电，可能会导致内存训练失败。IO 电源（VDD18/VDD33）的上电顺序相对灵活，但通常建议与内核电源同步或稍晚。

复位信号（RESET#）需要在所有电源电压稳定达到典型值的 90% 之后，再保持至少 1ms 的低电平，以确保内部逻辑完全复位。在实际 PCB 设计中，建议使用专用的电源管理芯片（PMIC）来控制各路电压的开启顺序，或者利用 RC 电路简单实现延时，但需注意电容的漏电流对复位时间精度的影响。此外，RTC 部分由独立的电池供电（VCC_VBAT），在主电源掉电时需确保 RTC 电路不受到反向电流冲击。

## ④ 启动模式设置与 Boot Strap 引脚定义

NT98533MQG 支持丰富的启动方式，包括 SPI NOR/NAND Flash、SDIO、eMMC、以太网、USB 以及 UART 等。启动源的选择通过一组 Boot Strap 引脚（BS0-BS9）的电平状态来决定，这些引脚通常在芯片复位采样瞬间被读取。

关键的启动配置引脚复用了 GPIO 功能，例如：

- **BS0 (JTAG_TDO)** 和 **BS1 (JTAG_TDI)**：用于选择基本的启动设备类型。

- **BS2 (SN_MCLK)** 和 **BS3 (DSI_GPIO)**：进一步细化启动参数，如 NAND Flash 的 ECC 类型或 eMMC 的数据位宽。

- **BS4 (MC10)**：用于选择 EJTAG 模式或普通 GPIO 模式。

以常见的 SPI NOR Flash 启动为例，需要将对应的 BS 引脚配置为逻辑"0"组合；若选择 eMMC 启动（4-bit 模式），则需将相应引脚拉高。值得注意的是，部分启动模式（如以太网启动）仅作为备用方案，实际量产中较少使用。在设计原理图时，务必通过上下拉电阻将这些引脚固定在确定的电平，避免悬空导致启动随机失败。同时，保留 JTAG 接口的测试点，以便在开发阶段进行底层调试和固件烧录。

## ⑤ 高速传感器接口与 MIPI 连接规范

为了适配主流的 CMOS 图像传感器，NT98533MQG 提供了灵活的 Sensor Interface Engine，支持 MIPI CSI-2、Sub-LVDS、HiSPi 以及并行接口。其中，MIPI CSI-2 是最常用的连接方式，最高支持 4 个数据通道（Data Lane），单通道速率可达 1.5Gbps。

在硬件布局上，MIPI 信号线属于高速差分信号，必须严格控制阻抗匹配（通常为 100Ω 差分阻抗）。走线应尽量短且等长，避免跨越分割平面，以减少信号反射和串扰。时钟 lane（Clock Lane）应独立布线，并尽量靠近数据 lane 组。对于 8MP 高分辨率传感器，建议启用 4-lane 模式以保证足够的带宽；而对于 2MP-4MP 的应用，2-lane 模式即可满足需求，从而降低布线难度。

此外，芯片还支持 HDR 传感器的合成输入，如 Sony 的 DOL 模式和 Omnivision 的 Staggered 模式。这需要传感器输出多帧不同曝光时间的数据，并在 SoC 内部进行合成。配置时需确保传感器输出的时序与 SoC 的接收窗口严格对齐，必要时可通过调整 MCLK（主时钟）频率来微调色同步信号。

## ⑥ 存储扩展方案与 SDIO/eMMC 接口设计

除了片内集成的 SiP 内存，NT98533MQG 还提供了外部存储扩展接口，主要用于存储录像文件、日志或应用程序数据。芯片支持 SDIO 3.0 标准和 eMMC v5.1 接口，最高工作频率可达 160MHz。

在使用 SD 卡槽时，需注意电压切换问题。SDIO 接口支持 1.8V 和 3.3V 两种电压标准，硬件设计上需要通过外部 LDO 或电源开关根据 SD 卡的通信协议自动或手动切换电压。原理图中应预留电压选择控制信号，并确保卡座检测引脚（Card Detect）可靠接地或接上拉电阻，以便系统及时感知卡的插入与拔出。

对于对可靠性要求更高的工业应用，推荐使用 eMMC 存储。eMMC 接口采用 4-bit 或 8-bit 数据总线，相比 SDIO 具有更好的抗干扰能力和稳定性。在 PCB 布局时，eMMC 的数据线和时钟线同样需要做等长处理和阻抗控制，特别是当频率超过 100MHz 时，微小的长度偏差都可能导致读写错误。建议在 eMMC 颗粒附近放置适当的去耦电容，以滤除高频噪声。

## ⑦ 视频编解码能力与图像处理引擎应用

NT98533MQG 的视频处理流水线展现了强大的灵活性。其 Image Processing Engine (IPE) 不仅支持基础的去噪、锐化和色彩增强，还引入了 TMNR4（时域空域联合降噪）技术，能有效去除视频中的随机噪点，同时保留细节纹理。对于安防监控中常见的夜间低照度场景，开启 IPE 的 LDC（镜头畸变校正）和 3A（AE/AF/AWB）统计功能，可以显著提升画面的可用度。

在编码输出环节，芯片支持 ROI（感兴趣区域）编码功能。开发者可以指定画面中的人脸或运动物体区域使用更高的量化参数（QP），而背景区域则使用较低码率，从而在保证关键信息清晰度的前提下，大幅降低整体码流。这对于带宽受限的网络传输环境尤为重要。同时，OSG（On-Screen Graphics）功能允许硬件直接叠加时间戳、通道名称等字符信息，无需 CPU 参与渲染，进一步释放了系统资源。

## ⑧ 外设资源分配与 GPIO 复用策略

NT98533MQG 提供了丰富的外设接口，包括多个 I2C、SPI、UART、PWM 以及 GPIO。然而，由于引脚复用（Pinmux）机制的存在，许多引脚在不同功能间是共享的。例如，部分 GPIO 引脚可复用为 PWM 输出用于控制红外补光灯的亮度，或作为 I2C 总线连接温度传感器。

在进行引脚分配时，建议优先固定关键功能（如传感器接口、网口、USB），然后再根据剩余引脚资源安排辅助功能。特别注意那些具有特殊电气特性的引脚，如开漏输出（Open Drain）的 I2C 引脚需要外接上拉电阻，而某些 GPIO 可能不支持 5V 容忍电压，接入高电平信号前需确认其耐压范围。

对于 QFN128 封装，可用的 GPIO 数量较多，但仍需仔细查阅 Pin Description 表格，避免功能冲突。例如，若启用了 DSI 显示接口，部分 GPIO 将被占用；若使用 JTAG 调试，相关的 TCK/TMS 引脚也将不可用作普通 IO。合理的规划不仅能简化软件驱动配置，还能减少硬件改版的风险。

## ⑨ 常见硬件调试问题与信号完整性排查

在基于 NT98533MQG 的开发过程中，硬件调试往往占据大量时间。最常见的问题之一是 DDR 初始化失败，表现为系统无法启动或频繁重启。这通常源于电源时序不满足要求、DDR 走线阻抗不匹配或参考电压（VREF）波动过大。使用示波器测量上电波形和数据眼图，是定位此类问题的有效手段。

另一个高频问题是传感器无图像或花屏。除了检查 MIPI 连线是否断路或短路外，还需确认传感器供电电压是否稳定，以及 MCLK 时钟频率是否正确。有时，PCB 上的地平面分割不当会导致模拟地和数字地之间产生噪声耦合，进而影响图像质量，出现条纹或噪点。此时，优化接地设计，确保模拟电源（AVDD）与数字电源（DVDD）的隔离至关重要。

此外，Flash 读写错误也时有发生。如果是 SPI NAND，需检查 ECC 配置是否与 Flash 颗粒规格一致；如果是 eMMC，则需关注信号完整性，必要时在时钟线上串联小阻值电阻以改善波形过冲。

## ⑩ 典型应用场景选型建议与注意事项

针对不同应用场景，NT98533MQG 的选型策略也有所不同。对于**智能家居类**产品（如可视门铃、室内云台机），推荐选用 NT98533MQG-C（1Gb DDR3）或 B 型号。这类应用对成本敏感，且分辨率多在 2MP-4MP 之间，1Gb 内存足以支撑基本的移动侦测和人形识别功能。

对于**商业安防与交通监控**，建议选择 NT98533MQG-D（2Gb）或 E（4Gb）。这些场景通常需要 4MP-8MP 的高清画质，并可能涉及多目标跟踪、车牌识别等复杂算法，大内存能保证算法模型的顺畅运行和多路视频流的缓冲。

在设计注意事项上，务必重视散热设计。虽然该芯片功耗控制出色，但在满负荷运行（如 8MP@30fps + AI 推理）时，结温仍可能升高。建议在芯片底部设计大面积的散热焊盘（Thermal Pad），并通过过孔连接到 PCB 背面的铜箔层，利用外壳或金属支架辅助散热。最后，生产测试阶段应涵盖高低温老化测试，确保产品在极端环境下依然稳定可靠。
