EtherCAT转Profinet网关打通西门子1500PLC与化工仪表通讯改造方案

一、行业背景与通讯痛点

现如今锂电新能源、精密化工、智能仪表测控行业高速发展，工业现场存在大量异构总线设备混用的现状。Profinet、EtherCAT作为当下两大主流工业以太网通讯协议，应用定位有着明显区别：Profinet多用于西门子PLC主控系统，负责整套产线逻辑调度；EtherCAT凭借纳秒级传输延迟、高精度分布式时钟，被大量高精度压力、流量、温度智能仪表、伺服设备采用作为从站单元。

在化工精细测控生产线项目当中，主控单元选用西门子Profinet协议主站PLC，现场多台高精度工艺仪表为EtherCAT从站设备，两类协议底层数据包格式、时钟同步机制、报文运行逻辑完全不一样，设备之间无法直接进行数据互通，形成设备数据孤岛。

项目初期工作人员尝试硬接线IO对接、加装通讯拓展模块、更换整套仪表硬件等方式解决通讯难题，存在布线繁琐、信号干扰严重、硬件改造成本高昂、程序改动量大、后期维护困难、数据传输延迟大等诸多痛点。项目迫切需要一台Profinet转EtherCAT协议转换网关，搭建双向的数据传输桥梁，打通异构设备之间的通讯链路。

二、项目概况

本次落地项目为精细化工车间反应釜在线监测改造项目，整套自控系统主控硬件采用西门子S7‑1500PLC，作为Profinet总线主站；现场搭载多台高精度压力、液位、温度智能测控仪表，全部为EtherCAT从站设备。

项目核心需求：依靠Profinet转EtherCAT协议转换网关，实现西门子PLC下发启停、参数设定指令至现场仪表；仪表实时采集反应釜压力、温度、液位、故障报警信号回传给PLC，完成双向实时数据交互；整套改造不能改动原有PLC程序、仪表固件，保障原有设备正常运行，降低改造工期与投入成本。经过参数对比、工况适配筛查，项目选定塔讯TX161‑RE‑ECS/PNS EtherCAT转Profinet协议转换网关作为通讯中转核心硬件。

三、网关硬件功能、产品优势亮点

塔讯TX161‑RE‑ECS/PNS Profinet转EtherCAT协议转换网关采用双协议栈一体化硬件架构，网关一侧充当Profinet从站接入西门子PLC总线网络，另一侧作为EtherCAT从站对接工业智能仪表，独立完成两种协议报文解析、翻译、双向透传工作，核心优势如下：

高速双向数据互通：Profinet、EtherCAT两侧独立总线，输入、输出缓冲区各支持256字节IO映射，毫秒级周期刷新，分布式时钟同步精度高，适配化工仪表高频采样需求，双向传输互不干扰。

即插即用无需修改原有设备程序：网关搭载标准GSD配置文件，TIAPortal软件直接导入即可完成组态；EtherCAT侧自动识别从站仪表，不需要改写西门子PLC、现场仪表内部固件与控制程序，大幅降低调试难度。

严苛工业工况适配：采用DC9‑36V宽电压供电，内置浪涌、反接、电磁隔离保护；工作温度区间‑40℃~80℃，支持35mm标准DIN导轨安装，IP20防护等级，可以应对化工车间潮湿、粉尘、变频器强电磁干扰的复杂现场环境。

丰富附加功能：支持断线缓存、通讯故障报警、远程参数配置、总线状态诊断；自带独立配置软件，可视化完成IO地址映射、周期参数调试，后期故障排查便捷；支持多组仪表信号同时采集，单网关可带动多路EtherCAT测控仪表。

四、网关选型与整体部署方案

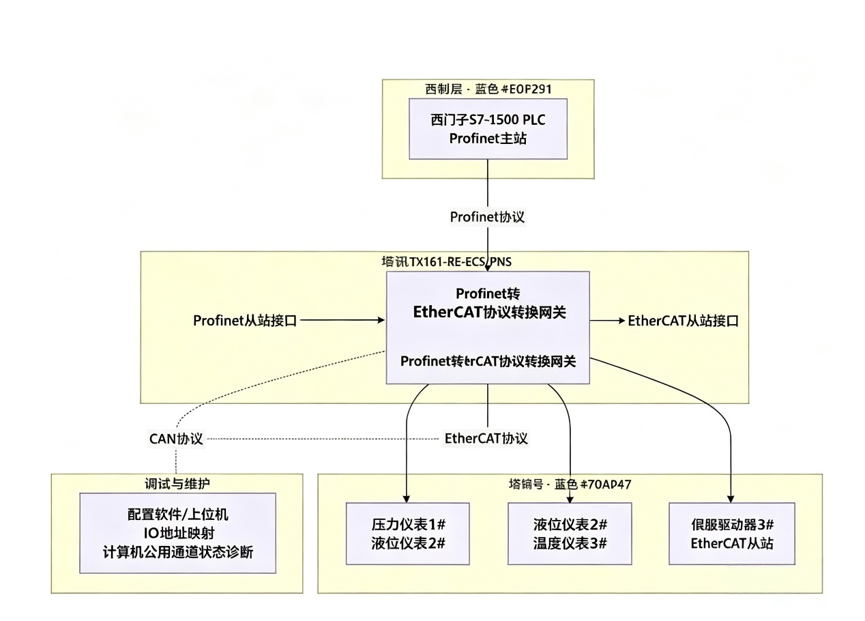

4.1系统拓扑结构

4.2分步部署操作

硬件接线安装：控制柜导轨固定塔讯Profinet转EtherCAT协议转换网关，24V工业电源接入供电端子；网口分别连接西门子PLC以太网、EtherCAT仪表总线；

PLC组态配置：博途TIA软件导入网关GSDML文件，将网关添加至Profinet设备列表，分配固定IP地址，设置输入输出IO通讯区域；

网关参数调试：打开塔讯专属配置软件，扫描网关硬件，开启双向协议转换功能，完成Profinet、EtherCAT两边的数据地址映射，PLC的控制指令映射至仪表控制区，仪表采集的工艺数据映射至PLC的寄存器；

通讯测试运行：下载配置参数，重启网关，调试双向收发信号，排查总线故障，正式投入产线运行。

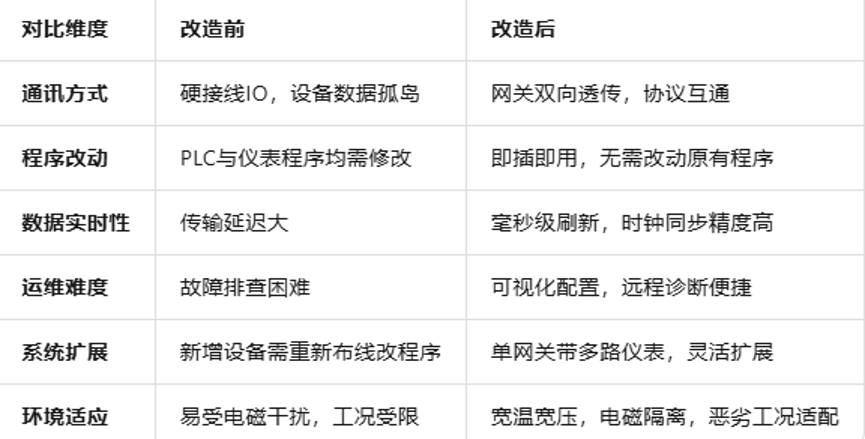

五、改造前后效果对比、方案应用价值

六、协议转换网关行业发展趋势

随着智能制造升级，老旧产线设备迭代、不同品牌工控设备混用已经成为常态，异构总线之间互联互通的市场需求持续上涨，Profinet转EtherCAT协议转换网关未来有着清晰的发展方向：

第一，高速化发展，不断缩短总线刷新周期，提升分布式时钟同步精度，适配多轴伺服、高速精密设备毫秒级实时控制场景；

第二，功能集成化，网关除基础协议转换之外，逐步叠加数据采集、边缘计算、故障预警、上云上平台等功能，成为车间边缘通讯终端；

第三，小型化、一体化设计，适配紧凑控制柜安装空间，增强宽温、抗腐蚀、抗干扰硬件性能，面向化工、锂电、汽车制造、食品加工等更多恶劣工况；

第四，调试智能化，支持设备自动扫描、一键IO映射、线上远程运维，降低现场工程师总线调试门槛，成为老旧自动化产线改造必备的核心通讯硬件。

七、方案总结

本次精细化工反应釜测控项目依靠塔讯TX161‑RE‑ECS/PNS Profinet转EtherCAT协议转换网关，顺利解决西门子Profinet主站PLC与EtherCAT从站智能仪表的协议通讯壁垒。网关作为工业总线之间的报文翻译中枢，在保留原有全套自控硬件的基础之上，低成本完成异构设备双向数据互通。

在当下工业设备品牌繁杂、总线协议多样化的行业现状之下，Profinet转EtherCAT协议转换网关能够广泛应用于锂电生产线、化工测控、汽车零部件加工、医药自动化设备等众多行业，为老旧产线升级改造、多品牌工控设备集成提供成熟、稳定、高性价比的通讯解决方案。
