特性描述
FZH1625（深圳市方中禾科技）是56点、内存映象和多功能的LCD驱动器,FZH1625的软件配置特性使它适用于多 种LCD应用场合,包括LCD模块和显示子系统。主控制器和FZH1625的通讯时序简单， FZH1625还有一个节电命令用于降低系统功耗。
功能特点
Ø 工作电压2.4~5.2V
Ø 内嵌256KHz RC 振荡器
Ø 可选1/2或1/3偏压和1/2、1/3或1/4的占空比
Ø 片内时基频率源
Ø 节电命令可用于减少功耗
Ø 一个14x4的LCD 驱动器
Ø 一个内嵌的14x4位显示RAM 内存
Ø 三线串行接口
Ø 片内LCD驱动频率源
Ø 软件配置特征
Ø 数据模式和命令模式指令
Ø 两种数据访问模式
Ø 提供VLCD管脚用于调整LCD操作电压
Ø 封装形式：QSOP24
管脚信息

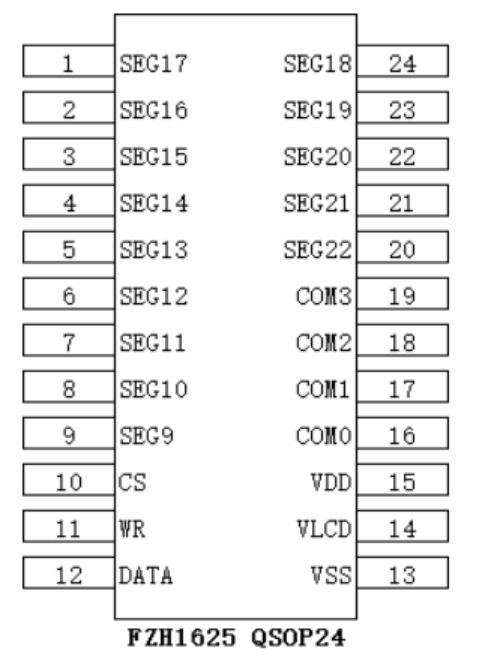

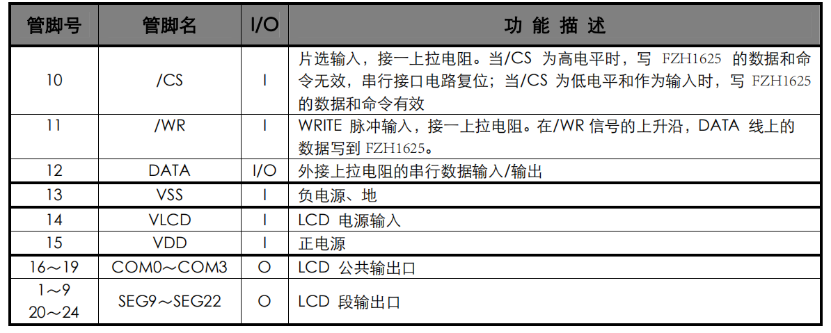

管脚描述

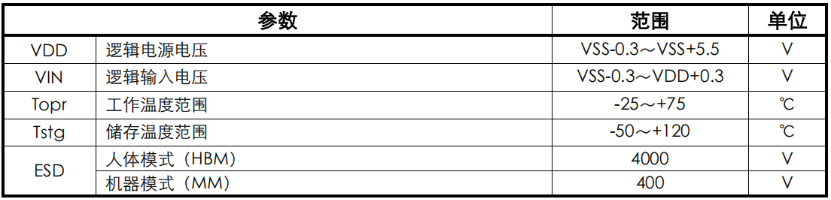

绝对最大额定值范围

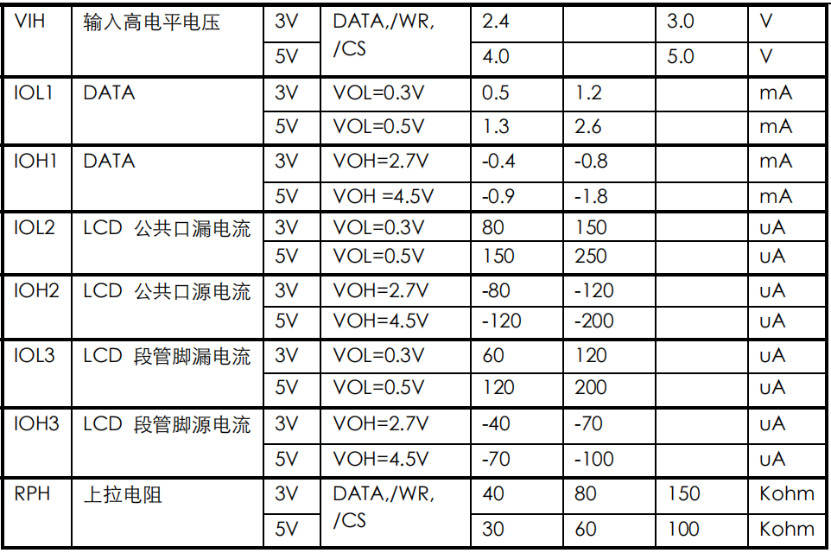

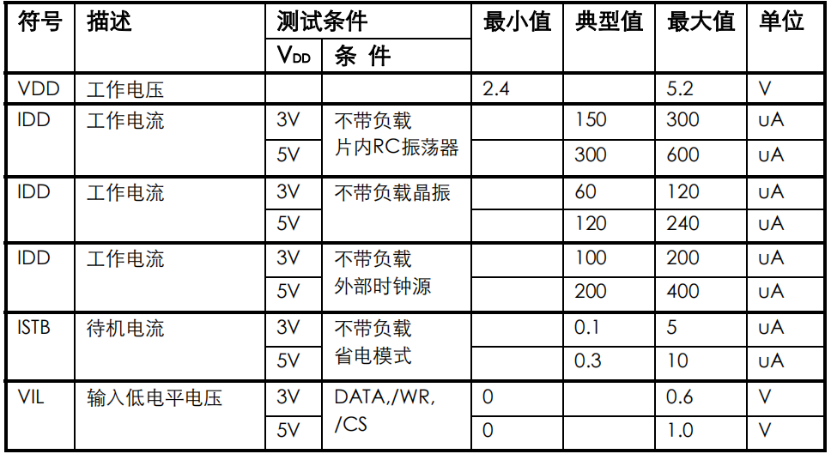

直流电气参数

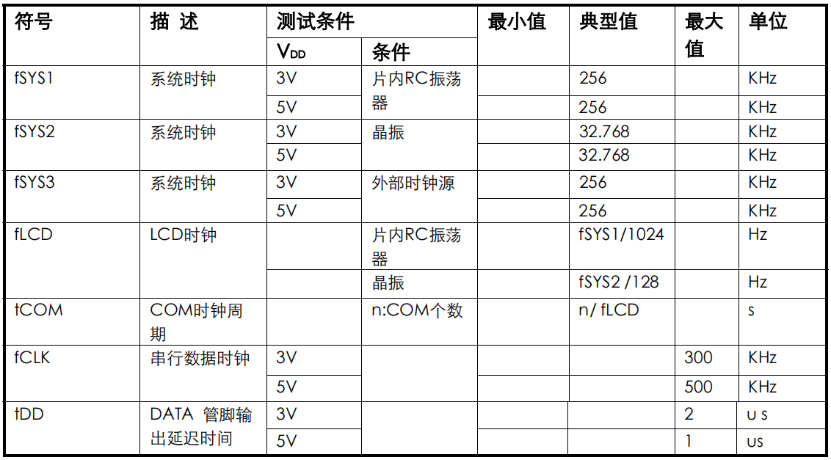

交流电气特性
系统结构
1、显示内存（RAM）

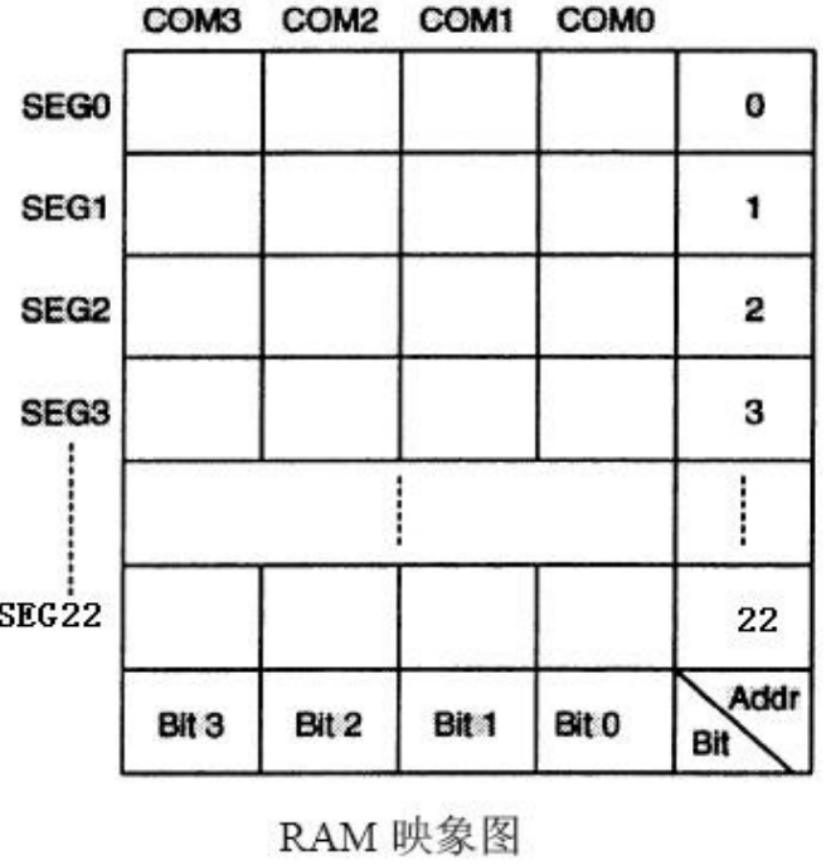

静态显示内存（RAM）以23x4位的格式储存所显示的数据，但是只有SEG9～SEG22所对 应的显示内存是有用的。RAM的数据直接映象到LCD驱动器。
2、系统振荡器
FZH1625系统时钟用于产生LCD驱动时钟。片内RC振荡器（256KHz）产生时钟源。执行
SYS DIS命令可以停止系统时钟和LCD偏压发生器工作，SYS DIS命令只适用于片内RC振荡器，
当系统时钟停止工作时，LCD将显示空白。LCD OFF命令用于关闭LCD 偏压发生器，当LCD 偏
压发生器关闭后，可用SYS DIS命令降低系统功耗，这时SYS DIS 为节电命令。系统开始上电时， FZH1625处于SYS DIS状态。
3、LCD驱动器
FZH1625是一个56（14x4）点的LCD驱动器，它可由软件配置成1/2或1/3的LCD驱动器偏
压和2、3或4个公共端口，这一特性使FZH1625适用于多种LCD应用场合。LCD驱动时钟由系统
时钟分频产生，LCD驱动时钟的频率值保持为256Hz。LCD驱动器相关命令参见下表。
粗体100即“100”，表示命令模式类型。如果执行连续的命令，除了第一个命令，其它命令的模式类型码将被忽略。LCD OFF命令使LCD偏压发生器失效，从而关闭LCD显示；LCD ON命令使LCD偏压发生器有效，从而打开LCD显示。BIAS&COM是LCD模块相关命令，可以
使FZH1625与大多数LCD模块相兼容。
4、命令格式

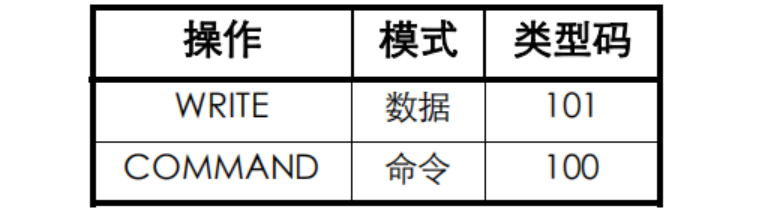

FZH1625可以用软件设置。两种模式的命令可以配置FZH1625和传送LCD所显示的数据。FZH1625的配置模式称为命令模式，类型码为100。命令模式包括一个系统配置命令，一个系统 频率选择命令，一个LCD配置命令和一个操作命令。下表是数据和命令模式类型码表。
模式命令应在数据或命令传送前运行，如果执行连续的命令，命令模式代码即100,将被忽略。
当系统在不连续命令模式或不连续地址数据模式下，管脚/CS应设为“1”， 而且先前的操作 模式将复位。当管脚/CS返回“0” 时，新的操作模式类型码应先运行。
5、接口
FZH1625只有三根管脚用于接口。管脚/CS用于初始化串行接口电路和结束主控制器与
FZH1625之间的通讯。管脚/CS设置为“1”时，主控制器和FZH1625之间的数据和命令无效并
初始化。在产生模式命令或模式转换之前，必须用一个高电平脉冲初始化FZH1625的串行接
口。管脚DATA是串行数据输入/输出管脚，读/写数据和写命令通过管脚DATA进行。管脚/WR
是写时钟输入管脚，在/WR信号上升沿时管脚DATA上的数据、地址和命令被写入FZH1625。
6、时序图

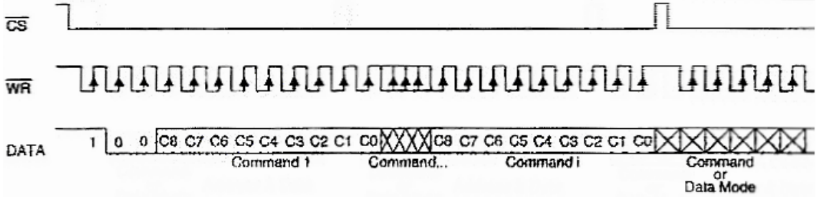

WRITE 模式（命令代码101）

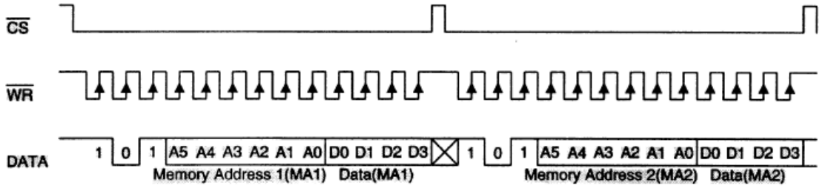

WRITE 模式（写连续地址）
命令模式（命令代码100）

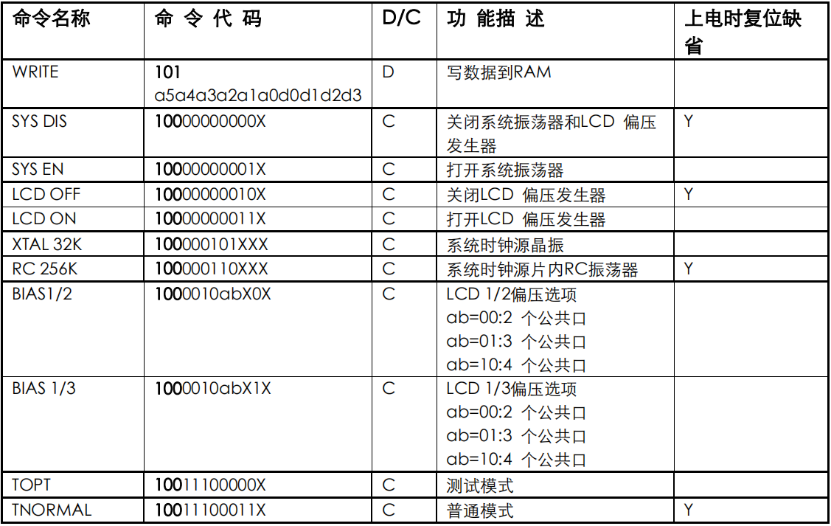

命令概述
注: X：0或1; a5～a0： RAM 地址； d3～d0： RAM 数据
D/C 数据/命令模式
所有的粗体数字即101和100 为模式命令码。100为命令模式类型码，如果运行连续的命令，除了第一个命令，其它命令的模式类型码将被忽略。建议在上电复位后，用主控制器初始化FZH1625，因为如果上电复位失败，FZH1625将不能正常工作。
引脚驱动波形

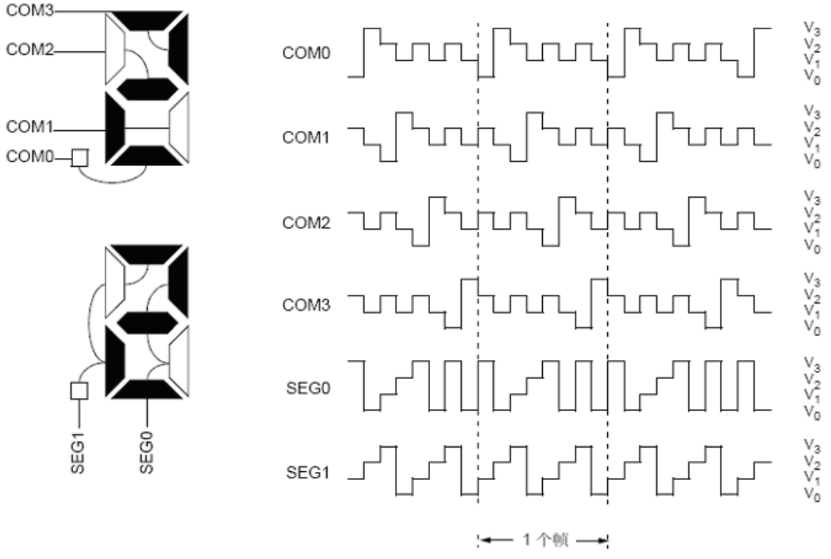

给出使用 1/4 复用，1/3 偏压驱动下显示“2”的波形：
V3=VDD（VDD 为 LCD 供电电压）
V2=2/3VDD
V1=1/3VDD
V0=0
外围应用框图

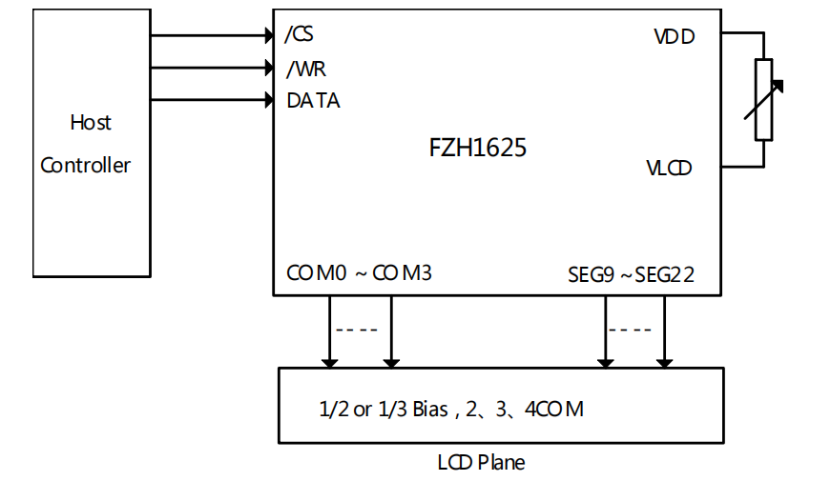

主控制器与FZH1625组成显示系统，参见下图。
注意：
1.VLCD 管脚的电压一定要小于 VDD 管脚的电压；
2.VR 电阻用于调节 LCD 显示屏的显示灰度，当 VDD=5V，VLCD=4V 的时候，VR一般选取为 15KΩ（± 20%）。

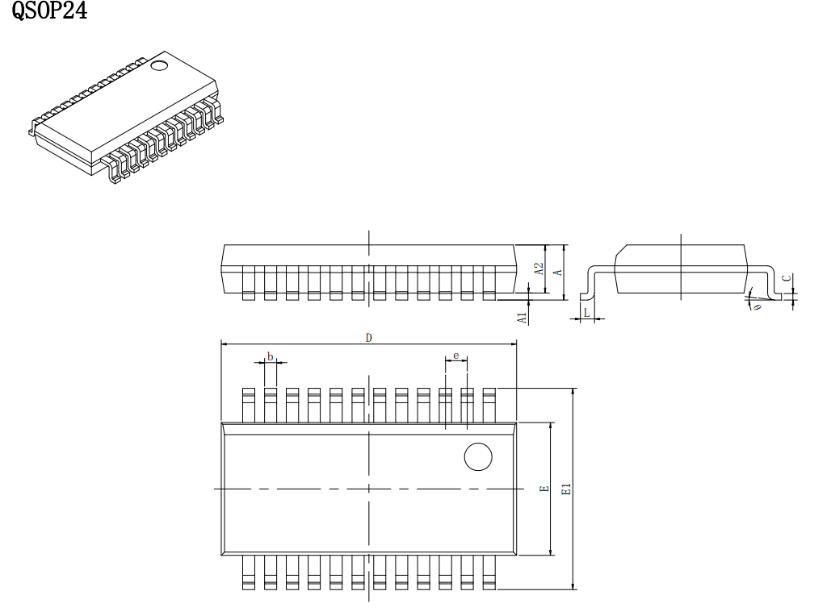

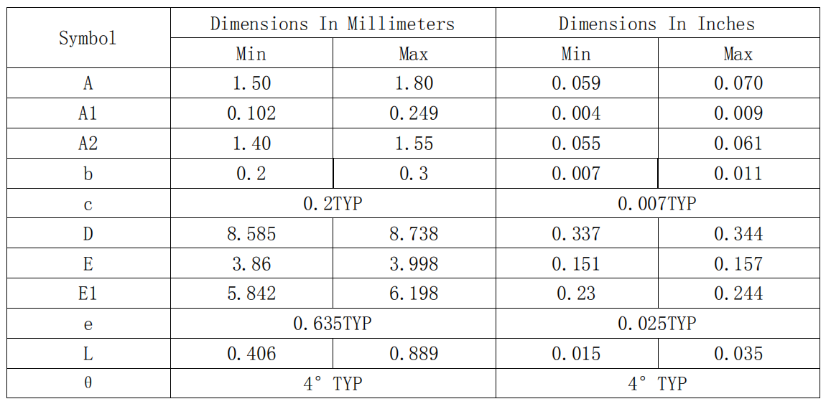

封装
