👉 48V/60V/72V 电池转低压供电，要外挂高压 MOS、加预降压电路，器件堆半张 PCB，成本高还占地方；
👉 车载 GPS 走线长，满负载时线损近 1V，5V 供电跌到 4V 出头，模组直接离线、定位漂移；
👉 车辆打火、热插拔瞬间浪涌冲上来，3.3V MCU、蓝牙功放直接烧穿，售后返修跑断腿；
👉 轻载效率拉胯、静态电流大，设备放半个月电池就亏电，用户投诉接二连三。
今天给大家拆解一款已经在车载、工业、消费类场景大批量出货的 “降压小钢炮”——惠海半导体 H6257L 100V 内置 MOS 降压型恒压恒流 DC-DC 芯片，把高压降压的痛点一次性解决：不用外挂 MOS、8~90V 宽压输入、3.3V 起步灵活调压、1.5A 持续输出，纹波低、精度高、防护全，可适配 GPS 定位器、通信模块、蓝牙音响、通用电源板等绝大多数中小功率高压供电场景。
H6257L 芯片介绍

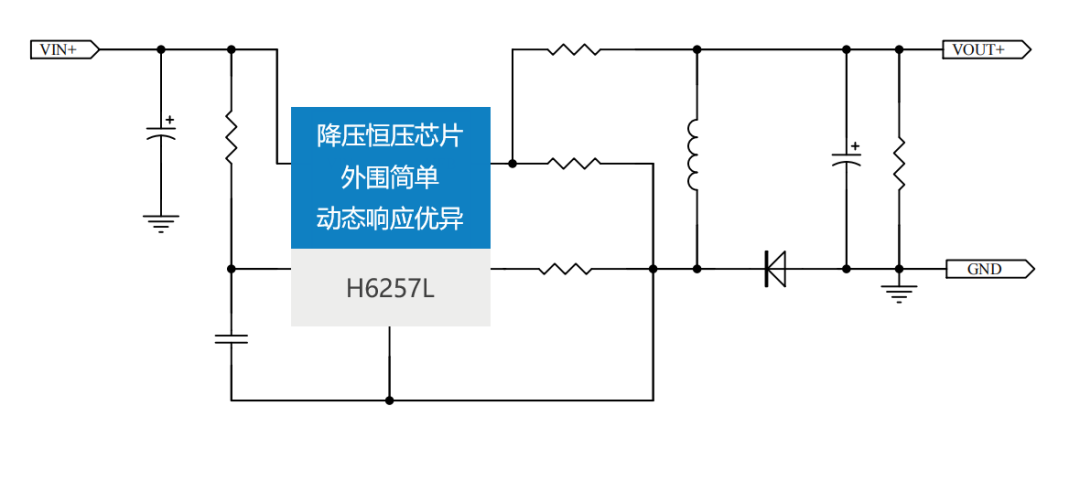

【典型应用电路图】
H6257L芯片优势：
✨ 5V至100V宽工作电压范围
✨ 支持3.3V 5V 12V输出
✨ 转换效率可达95%
✨ 外围简单、纹波小、动态响应优异
✨ 可支持12V 24V 48V 60V 80V 100V降压3.3V 5V 12V的应用

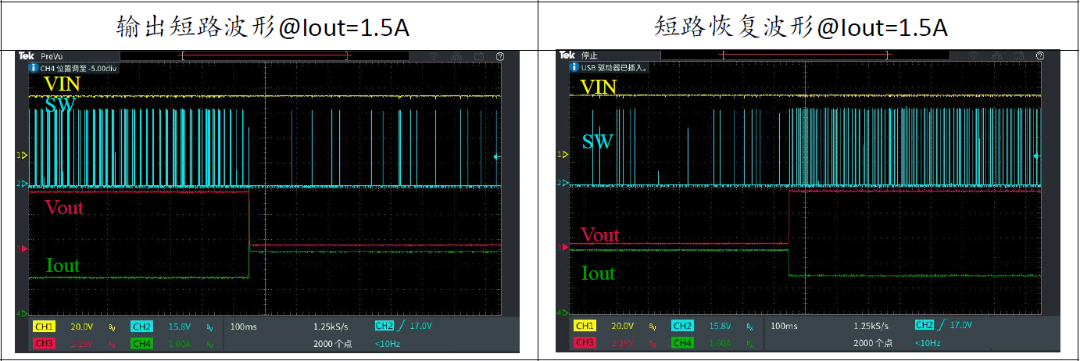

✨ 带输出短路保护功能(SCP)、带软启动功能(SS)、带过流保护功能(OCP)、带过热保护功能(OTP)
✨ 可应用于GPS、车充、音响、仪表盘等DCDC电源的应用

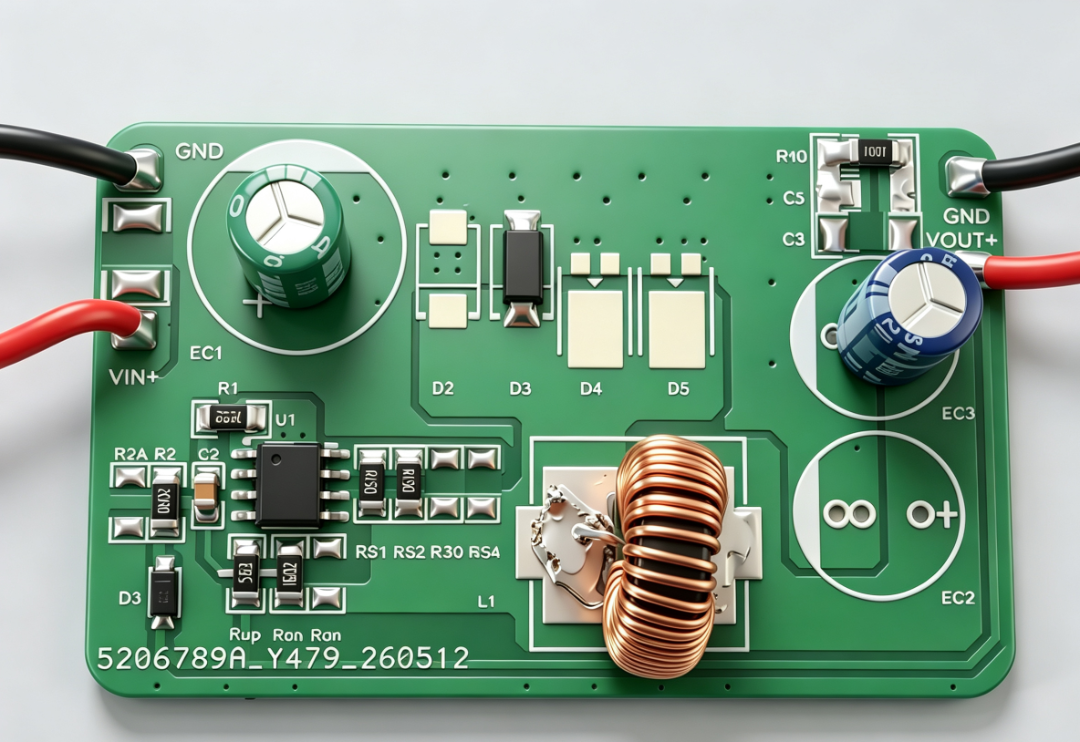

【DEMO板】
H6257L 核心优势全解析
【📈 实测波形组】

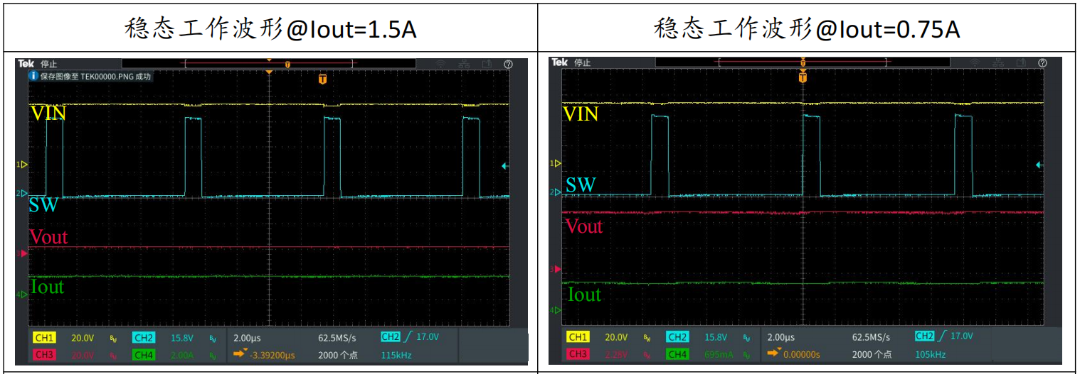

▲ 图 1：48V 输入转 5V输出，正常工作波形，波形干净整洁，无振铃；
▲ 图 3：48V 输入转 5V输出，动态响应优异，能够迅速适应变化的工作负载，确保高效稳定的性能输出，GPS 搜星、蓝牙配对时的脉冲负载不会掉压重启。
综上，H6257L这款100V的降压恒压芯片，产品性能优异，稳定可靠。
H6257L 领域应用
1. 车载 / 两轮车 GPS 定位器供电
GPS 定位器通常直接接电动车 48V/60V/72V 电池母线，安装走线长、车辆启动浪涌大、对静态电流要求高 ——H6257L 可直接接入 8~90V 全电压区间，覆盖 72V 铅酸满电 84V 到 48V 锂电欠压 31.5V 的全工作范围，输出 5V/3.3V 给 GPS 主控、4G 通信模组供电：
软启动压制打火浪涌，不会一启动就烧穿定位模组；
低静态电流，车辆停放 3 个月以上也不会耗光电瓶；
4A 瞬时峰值电流足够支撑 4G 模组 2A 左右的发射脉冲，不会掉压重启。
目前共享电单车、货运车 GPS 方案里 H6257L 已经大批量应用。
2. 通信 / 功能模块供电
不管是工业 4G DTU、车载仪表、储能 BMS 采集模块，这类设备供电电压覆盖 12V/24V/48V/60V 不等，模块内部同时需要 3.3V 给 MCU、5V 给通信链路、12V 给传感器：
H6257L 支持 3.3V/5V/9V/12V 灵活输出，一颗芯片即可从高压母线取电，给不同电压的模块供电，方案简洁；
全硬件防护，现场接线误短路、工业环境高温都能可靠工作，比如储能 BMS 场景中，用 H6257L 从 48V/60V 电池组转 12V 给采集板供电，1A 负载下温升不到 30℃，通过 2000 小时高低温循环测试无故障。
3. 蓝牙音响 / 车载娱乐设备供电
户外便携蓝牙音响（12V/24V/36V 多串锂电供电）、车载蓝牙音响（12V 小车 / 24V 货车 / 48V/60V 电动车供电）这类设备，既要求电源纹波低无底噪，又要扛住开机冲击、避免爆音和烧功放：
H6257L 8~90V 宽输入可适配所有常见的音响供电电压，不用针对不同电池等级重新设计电源板；
低纹波输出，转 12V 给功放供电时无开关电源高频低噪，音质干净；
软启动功能让输出电压平缓抬升，开机没有 “啪” 的冲击爆音，也不会瞬间过压烧功放芯片；
4. 通用电源板 / 辅助电源供电
电动车充电器辅助电源、工业小功率电源板、车载 USB 充电板这类场景，输入电压覆盖 12V/24V/36V/48V/60V/72V/80V，需要同时输出 5V 给 USB 口、12V 给散热风扇、3.3V 给控制指示灯：
恒压恒流双模式，既可以给恒压负载供电，也能实现 1.5A 以内的小电流充电 —— 比如 72V 电动车充电器里，用 H6257L 从高压母线转 12V 给风扇、转 5V 给控制 MCU，同时给备用电池 50mA 浮充，一颗芯片搞定多路需求；
线损补偿保证 USB 口长线输出时电压稳定在 5V，不会因为线压降导致充电慢；
全防护设计满足安规要求，输出过流、短路都不会炸机。
H625X系列选型提示
| 产品型号 | 封装形式 | 最大输入耐压 | 持续输出电流 | 核心特点 |
| 60V 中压档位 | — | — | — | 适配 24V/36V 系统总线 |
| H6252L | ESOP-8 | 60V | 3A | 内置功率 MOS，高性价比 |
| H6252H | ESOP-8 | 60V | 4A | 内置功率 MOS，大电流优化 |
| 100V 通用高压档位 | — | — | — | 适配 48V/60V 电池母线 |
| H6257L | ESOP-8 | 100V | 1.5A | 内置功率 MOS，均衡型首选 |
| H6255L | ESOP-8 | 100V | 2A | 内置功率 MOS，中功率通用 |
| H6256L | ESOP-8 | 100V | 3A | 内置功率 MOS，大电流高集成 |
| H6258L | ESOP-8 | 100V | 4A | 内置功率 MOS，4A 大电流内置 |
| 120V 高裕量档位 | — | — | — | 浪涌严苛场景优选 |
| H6257H | ESOP-8 | 120V | 1.5A | 内置功率 MOS，高压裕量充足 |
| H6255H | ESOP-8 | 120V | 2A | 内置功率 MOS，中功率高压型 |
| H6258H | ESOP-8 | 120V | 4A | 内置功率 MOS，120V 大电流标杆 |
| 150V 工业高压档位 | — | — | — | 适配 72V/80V 工业总线 |
| H6266A | ESOP-8 | 150V | 0.9A | 内置功率 MOS，微功率高压型 |
| H6253C | ESOP-8 | 150V | 1A | 内置功率 MOS，小电流高耐压 |
| H6266B | ESOP-8 | 150V | 1.5A | 内置功率 MOS，通用型高压方案 |
| H6253L | ESOP-8 | 150V | 1.5A | 内置功率 MOS，150V 经典型号 |
| H6253K | ESOP-8 | 150V | 2.5A | 内置功率 MOS，中功率高耐压 |
| H6266C | ESOP-8 | 150V | 3A | 内置功率 MOS，150V 大电流款 |
| 200V 超高耐压档位 | — | — | — | 适配高压储能 / 充电桩辅助供电 |
| H6259B | ESOP-8 | 200V | 0.6A | 内置功率 MOS，高耐压微功率 |
| H6253HV | ESOP-8 | 200V | 1.5A | 内置功率 MOS，200V 高压专用 |
| H6259A | ESOP-8 | 200V | 1.5A | 内置功率 MOS，高耐压通用型 |
| 外置 MOS 控制器系列 | — | — | — | 大功率灵活扩流 |
| H6251L | SOP-8 | 外接MOS | 6.5A | 外置 MOS 扩流，大功率适配 |
| H6261S | SOP-8 | 外接MOS | 6.5A | 外置 MOS 扩流，高性价比大电流 |
