从1GHz到75GHz点频源：PDROU系列锁相介质振荡器固定频点锁定机制深度解析

在微波与毫米波系统中，本振源的相位噪声直接决定了雷达的杂波抑制能力、卫星通信的误码率以及高速数据采集的信噪比。一个10GHz本振在10kHz频偏处相差1 dBc/Hz，可能意味着相参雷达的改善因子损失数个分贝。盛铂科技PDROU系列锁相介质振荡器（点频源）通过双环取样锁相架构，在1至44GHz范围内实现固定频点输出(现可定制至75GHz），10GHz处相位噪声达到-132 dBc/Hz@10kHz，系统噪声基底≤-180 dBc/Hz。本文从介质谐振原理、取样锁相架构、频率锁定机制三个层面拆解其设计思路。

介质谐振器：高Q值的频率基石

锁相介质振荡器的核心在于"介质"二字。介质谐振器（Dielectric Resonator, DR）是一块由高介电常数陶瓷材料制成的圆柱体或矩形体，其相对介电常数通常在30至90之间。高介电常数使得电磁波在陶瓷与空气的界面发生强烈反射，形成一种谐振腔效应——电磁能量被约束在陶瓷体内部，辐射损耗极小。

自由运行的局限：DRO为何需要锁相

自由运行的介质振荡器（Free-running DRO）拥有极好的相位噪声基底——因为高Q谐振器天然抑制振荡器的相位抖动。但它有两个工程上的短板：频率精度受温度和老化影响，且输出频率无法精确设定到目标值。

锁相环（PLL）技术可以解决这两个问题。将DRO的输出频率锁定到一个稳定的参考源（如OCXO或外部100MHz参考），DRO便同时获得了参考源的频率精度和稳定性，以及自身的高Q低相噪特性。这就是锁相介质振荡器（PLDRO/PDRO）的基本思路。

盛铂科技PDROU系列点频源采用的不是传统数字锁相环（电荷泵PFD+环路滤波器），而是取样锁相架构。这一选择背后有深刻的工程考量。

双环取样锁相架构

PDROU系列产品资料中明确描述其技术路径："通过双环取样锁相和低相噪阶跃二极管实现取样鉴相的方式将微波介质产生的振荡频率进行锁定"。这里涉及三个关键技术要素：双环结构、取样鉴相、阶跃二极管。

取样鉴相 vs 数字鉴相

传统数字锁相环使用电荷泵型鉴频鉴相器（PFD），工作频率通常不超过100MHz。当振荡器输出在GHz至数十GHz范围时，需要在前端加入分频器将频率降至PFD可处理的范围。分频过程引入附加噪声——分频器自身的相位噪声、参考泄漏杂散等，都会恶化输出信号质量。

取样锁相采用完全不同的思路。它不降低振荡器频率，而是将参考信号的整数倍"采样"到振荡器频率上。具体做法是：用参考信号驱动一个阶跃恢复二极管（SRD），产生极窄的脉冲串（脉冲宽度在皮秒量级），这些脉冲像一把"频域梳状尺"，包含了参考频率的众多谐波分量。当振荡器频率恰好落在某个谐波附近时，混频后产生低频误差信号，经环路滤波后调谐DRO，实现锁定。

这种架构的噪声优势在于：取样过程本质上是模拟混频，不引入数字分频器的量化噪声；参考到输出的噪声传递函数在环路带宽内接近20log(N)（N为倍频次数），但取样鉴相的1/f噪声远低于数字PFD。因此，取样锁相在近载波区域的相位噪声可以做到比数字锁相低10-20 dB。

双环结构的分工

PDROU系列采用双环设计，两个锁相环承担不同角色：

外参考锁相环（粗调）：将介质振荡器锁定到外部参考信号（80/100/120MHz）。这一环路负责将DRO频率牵引到目标频率附近，锁定范围较宽，环路带宽设计相对较宽以捕获和跟踪参考信号。该环解决了"频率精度"问题——锁定后DRO输出频率的长期稳定度由参考源决定。

介质振荡锁相环（精调）：在粗调锁定基础上进一步压低相位噪声。该环路利用DRO自身高Q谐振器的窄带滤波特性，在环路带宽外让谐振器的低噪声特性主导输出相位噪声。双环协同的效果是：近端（100Hz-10kHz频偏）由参考源和取样鉴相噪声决定，远端（100kHz以外）由DRO谐振器Q值和环路设计决定，两者衔接形成完整的低相噪曲线。

固定频点锁定机制

"点频源"是PDROU系列的核心定位——每个产品出厂时锁定在一个固定频率上，不可调谐。这并非功能限制，而是性能追求的结果。

固定频点设计在三个方面带来性能收益。第一，无需宽带调谐VCO带来的调谐灵敏度（Kvco）非线性问题，环路参数可以针对单一频率点精确优化。第二，介质谐振器可以在该频点实现最佳Q值和温度补偿。第三，取样锁相的环路带宽设计可以聚焦于最小区分目标频率与相邻谐波所需的范围，实现更窄的环路带宽，进一步抑制参考噪声上变频。

订货编码规则：PDROUxxxx-xxx-x-10

① xxxx = 输出频率（1~44GHz，须为参考整数倍）

② xxx = 参考输入频率（80/100/120MHz可选）

③ x = E（外参考）/ I（内参考）

④ 10 = 输出功率+10dBm

参考频率的选择同样影响系统设计。PDROU系列支持80MHz、100MHz和120MHz三种参考输入。80MHz参考对应的频率间隔为80MHz，100MHz对应100MHz，120MHz对应120MHz。当目标输出频率是100MHz的整数倍但不是80MHz的整数倍时（如28GHz = 280×100MHz，但280×80MHz = 22.4GHz ≠ 28GHz），参考频率的选择决定了可达的输出频率集合。在系统级应用中，参考频率通常由系统主时钟决定，选择与系统时钟兼容的参考频率可以简化时钟分发架构。

相位噪声实测数据分析

PDROU系列数据手册给出了1GHz、5GHz、10GHz、20GHz和44GHz五个典型频点的相位噪声实测数据，覆盖100Hz到1MHz五个频偏点。这组数据构成了评估产品性能的完整图景。

从数据中可以观察到一个规律：相位噪声随输出频率升高而恶化。以@10kHz频偏为例，从1GHz的-154 dBc/Hz到44GHz的-119 dBc/Hz，恶化了35 dB。理论上，倍频N次后相位噪声恶化20log(N) dB。从1GHz到44GHz，N=44，理论恶化20log(44)≈33 dB。实测35 dB与理论预测基本吻合，微小的额外恶化来自更高频段下谐振器Q值的下降和环路噪声基底贡献的增加。

盛铂科技PDROU系列点频源给出的系统相位噪声基底指标同样值得关注：在100Hz频偏处≤-140 dBc/Hz，1kHz处≤-170 dBc/Hz，10kHz和100kHz处≤-180 dBc/Hz。这些指标描述的是参考输入端口的相位噪声基底（参考信号为100MHz/-170 dBc/Hz@1kHz），经过倍频后映射到输出端的上限。实际的输出相位噪声（如上表所示）高于此基底，说明输出相噪主要由DRO本身的振荡噪声主导，而非参考噪声——这正是取样锁相架构的优势所在。

内参考与外参考：两种架构的工程权衡

PDROU系列提供内参考和外参考两种型号，这一设计选择直接影响功耗、尺寸和系统级集成方式。

外参考型号需要外部输入80/100/120MHz参考信号（功率≥+10 dBm），功耗≤+12V/400mA。由于省去了内置振荡器，外参考型号的物理尺寸更小：≤16GHz频段为50.8×47.8×15.7 mm，>16GHz频段为57.2×57.2×15.7 mm。外参考架构的核心优势在于系统级同步——多个PDRO可以共享同一参考源，实现多通道相位相参，这在相控阵雷达和分布式测控系统中是不可替代的需求。

内参考型号内置参考振荡器（通常为OCXO），无需外部参考输入，功耗≤+12V/700mA。多出的约300mA功耗来自恒温晶振的加热电流。内参考型号的优势是即插即用、独立运行，适合单通道应用或无法提供高质量外部参考的场景。

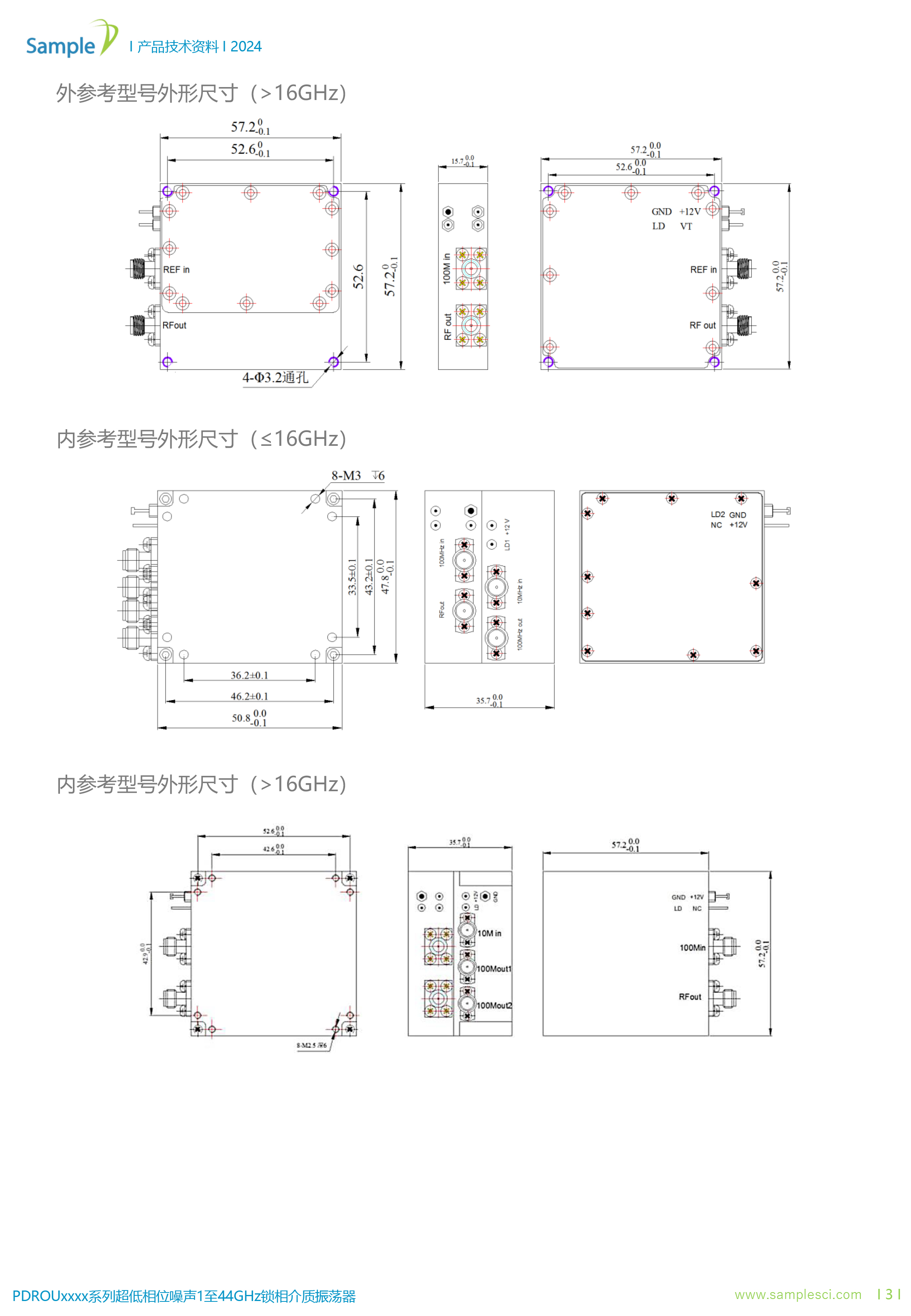

PDROU系列锁相介质振荡器外参考和内参考结构尺寸

两种型号的工作温度范围均为-40°C至+70°C，储存温度-55°C至+85°C。在这一温度范围内，锁相环保持锁定状态，锁定时输出TTL高电平作为锁定指示——这一信号可以直接接入系统监控逻辑，实现故障检测和告警。

杂散与谐波性能

除了相位噪声，杂散抑制和谐波抑制是评估点频源质量的另两个关键指标。PDROU系列杂散抑制≥70 dBc，谐波抑制≥20 dBc。

70 dBc的杂散抑制意味着任何非目标频率的杂散分量至少比载波低70 dB。这一指标对卫星通信系统尤为重要——杂散信号可能落入相邻信道造成干扰。取样锁相架构的杂散主要来源是参考泄漏（参考频率及其谐波泄漏到输出端），70 dBc的抑制水平表明环路滤波器和输出隔离设计有效抑制了泄漏路径。

应用场景与技术价值

盛铂科技PDROU系列点频源主要应用方向："集成到各种高性能的微波组件、无线接收机、数字采集等系统中"，以及"超低相位噪声特征尤其适合作为高精度高速ADC/DAC时钟使用"。

在相参雷达系统中，PDROU外参考型号通过共享参考信号实现多通道相位同步。每个T/R组件的本振相位一致性决定了波束指向精度，近端相噪（100Hz-10kHz频偏）直接影响MTI改善因子。10GHz输出时-132 dBc/Hz@10kHz的指标，对于中等脉冲重复频率雷达，可将本振噪声对改善因子的限制推到50 dB以上。

在高速ADC时钟应用中，时钟抖动与ADC有效位数（ENOB）的关系为：ENOB = -20log(2π·f_in·t_jitter)/6.02。对于采样5GHz模拟信号的12位ADC，要维持10位有效位数，总时钟抖动需优于100飞秒。PDROU系列1GHz输出时@1MHz频偏相位噪声-174 dBc/Hz，对应的积分抖动在飞秒量级，可以满足高性能数据采集系统的时钟需求。

从PDROU系列看点频源技术演进

PDROU系列的技术路径折射出微波频率源设计的一个基本权衡：相位噪声与频率灵活性的对立。宽频段频率综合器（PLL+VCO）提供频率捷变能力，但VCO的低Q特性限制了相噪性能；固定频点DRO通过高Q谐振器获得优异相噪，但只能输出单一频率。PDROU系列选择了后者——用固定频点换取极致相噪性能。

双环取样锁相架构是这一选择的技术实现手段。它用取样鉴相替代数字鉴相，消除了分频器噪声；用双环结构分离粗调和精调功能，让参考稳定性和谐振器低噪声特性各自发挥所长。最终在50.8×47.8×15.7 mm的封装内，10GHz输出达到-132 dBc/Hz@10kHz的相位噪声水平，功耗控制在+12V/400mA（外参考型号）。

随着5G-A毫米波基站、低轨卫星互联网地面站和6G太赫兹通信预研的推进，对高频段、低相噪、紧凑封装的点频源需求持续增长。PDROU系列1-44GHz的覆盖范围对应了S波段到Ka波段的完整微波/毫米波频谱，而盛铂科技75GHz高频点频源产品将这一覆盖延伸至V波段和W波段。取样锁相架构在高频段的技术延续性，为后续更高频率的产品开发奠定了基础。
