DeviceNet转Modbus RTU助力动力电池PACK装配工业自动化节拍提速

一、应用场景

本项目位于一条动力电池 PACK 自动化装配线的装配段，与上游的极片涂布、卷绕/叠片前段工序相对独立，聚焦电芯下线之后的模组堆叠、激光焊接与合装全流程。随着新能源汽车与储能市场快速放量，动力电池 PACK 产能持续扩张，用户对装配节拍、定位精度和全程可追溯性的要求不断提高：每一颗电芯的身份码必须在上线时即与所属模组绑定，堆叠、压装、激光焊接、合装等关键工位的位置与速度必须精确协同，相关数据还要实时上传 MES，形成从电芯到模组、再到整包的质量追溯链。

该线主控制器沿用罗克韦尔 AB ControlLogix 平台，现场 DeviceNet 主干上挂一块 1756-DNB DeviceNet 扫描器模块负责工位级设备的 I/O 交换。选择这一架构，是因为该车间此前多条产线已统一在 ControlLogix 体系下，备件、组态工具与运维团队均可复用，DeviceNet 总线在密集工位、频繁启停的装配线上具有节点多、抗干扰好、接线相对简洁的特点，适合输送、压装、定位这类离散运动密集的场景。

本次需要接入的现场设备分布在堆叠、输送、合装等多个工位：4台台达 MS300 变频器驱动堆叠与输送皮带以及压装配套的输送机构；3台康耐视 DM150-RS485 固定式读码器分别在电芯上线、模组堆叠后、合装前三个工位扫描电芯与模组二维码；2台德国 Hengstler AC58-RS485 绝对值编码器安装在堆叠与合装工位的升降机构上，实时反馈升降位置。上述设备均以 Modbus RTU/RS-485 接口通信，需要经过协议转换才能纳入既有的 DeviceNet 控制网络。

从工艺顺序看，本装配段大致分为电芯上线扫码、机械臂抓取堆叠、模组激光焊接、合装入托盘几个工位：电芯以料盘形式由输送线送上线读码工位，读码后进入堆叠工位按设计层数码放，叠满后经激光焊接形成模组，再由合装工位升降定位、与端板或下箱体合装。整条线以工位为节拍组织生产，每一个动作的速度、位置与条码都必须在动作窗口内完成交换并留痕，任何一个环节延迟或丢数据，都会直接影响线体节拍与质量追溯的完整性。

二、协议转换网关功能简介

塔讯 TX60-DN-RS/DNS 是一款面向工业自动化现场的 DeviceNet 从站转 Modbus RTU 主站协议转换网关，属于工业级工业网关与智能网关类产品。网关采用 35mm 标准导轨式安装、金属外壳、宽范围直流电源供电，DeviceNet 口与 RS-485 口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于 PACK 线电气柜内长期运行。在 DeviceNet 侧，网关作为标准 DeviceNet 从站设备工作，随产品提供 EDS 设备描述文件；罗克韦尔 ControlLogix 主站侧导入 EDS 后，在 RSNetWorx for DeviceNet 网络配置软件中将网关登记进 1756-DNB 扫描器的扫描列表，定义其输入、输出 I/O 数据长度，此后主站即按轮询或状态改变方式周期性与网关交换过程数据，通信速率 125/250/500kbps 可与现场 DeviceNet 主干保持一致。在 Modbus RTU 侧，网关作为 Modbus RTU 主站，通过 RS-485 接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台 RTU 从站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 等标准功能码，波特率 1200～115200bps 可设，支持一条总线多类从站混挂。配套图形化配置软件以表格方式完成 DeviceNet 输入/输出数据区与 Modbus 线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，可设置数据类型、字节序与工程量缩放，全程无需修改 PLC 程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分布在堆叠、输送、合装各工位的传动、读码与位置设备纳入统一总线协议网络，上行把过程数据与追溯码透明送入 DeviceNet 主站乃至 MES 与工业物联网平台，是产线设备互联与追溯改造中高性价比的物联网网关选型。

三、系统结构拓扑图

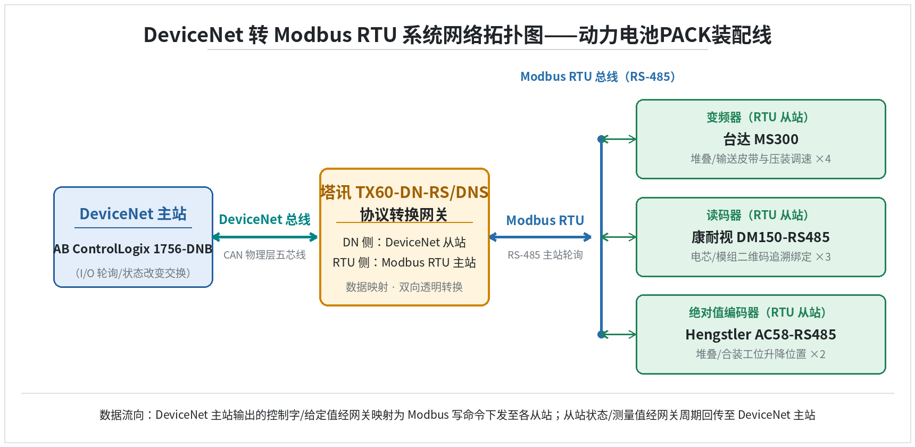

图1 动力电池PACK装配线 DeviceNet 转 Modbus RTU 网络拓扑结构图

四、项目痛点

在方案落地前，集成商与工艺工程师梳理出以下突出问题。第一是协议异构：1756-DNB 扫描列表面向 DeviceNet 从站，而 MS300 变频器、DM150 读码器、AC58 编码器全部走 Modbus RTU/RS-485，物理层与应用层均不兼容，无法直接挂接，必须做协议转换。

第二是追溯链路断点多：电芯上线扫码、堆叠后复扫、合装前确认这三个读码工位分布在不同设备上，扫码结果若不进 PLC、不进 MES，一旦发生焊接异常，就无法把缺陷模组与具体电芯批次绑定，质量追溯只能依赖人工核对，效率低且易错。第三是节拍与定位要求高：输送皮带速度与工位升降位置必须在动作间隙内完成交换，位置偏差直接影响堆叠对齐与激光焊接质量，若通信周期长或抖动大，极易造成定位超差。

第四是设备跨工位分散：4台变频器、3台读码器、2台编码器横跨整条线体，若每台都单独拉线回主控柜，电缆槽空间与施工周期都难承受。第五是定制开发成本：若由 PLC 厂家为读码器的 ASCII 多寄存器条码、编码器的 32 位位置单独编写通信与解析程序，不仅开发周期长，换型时还要重改逻辑。第六是既有产线扩容压力：该线此前已挂较多 DeviceNet 节点，扫描列表 I/O 预算紧张，不希望为新增设备再占用大量节点资源。

五、解决方案

总体架构是在 DeviceNet 主干下挂一台塔讯 TX60-DN-RS/DNS 网关，作为标准 DeviceNet 从站组态进 1756-DNB 扫描列表；网关另一侧 RS-485 总线按站号串接全部9台 RTU 设备，由网关作为 Modbus RTU 主站统一轮询。主站侧只看到一个 DeviceNet 节点，现场侧的传动、读码与位置设备以总线方式就近接入，不改动既有 PLC 程序。

在 1756-DNB 扫描列表中，该网关定义为输入数据区 64 字节、输出数据区 12 字节。输出区（主站→网关→RTU）用于控制下发：字节0～7 为4台 MS300 的频率给定（对应站号1～4，经功能码 10H 写入各站保持寄存器，按 ×0.01Hz 缩放），并在对应字节写入控制字经 06H 启停；字节8～9 为 DM150 读码触发与使能控制字，经 05H/0FH 写入。输入区（RTU→网关→主站）用于数据回传：每台 MS300 经功能码 03H 读取运行频率与输出电流，共 4 字节；3台 DM150 每台回传解码就绪状态位与一段定长 ASCII 条码——读码器先在保持寄存器给出结果长度，再把条码按每寄存器两个 ASCII 字符的形式连续存放，网关按配置长度多寄存器读取、剥离长度前缀后以字节流方式映至输入区；2台 AC58 绝对值编码器各回传一个 32 位绝对位置，占用连续两个保持寄存器，在网关配置软件中按其规定设置高低字字节序后映射为升降工位的实际位置（mm）。

控制下发链路为：ControlLogix 根据工节拍与工位状态把皮带速度、触发读码信号写入网关输出区，网关按预定周期把对应字节打包成 06H/0FH/10H 写命令发往指定站号。数据回传链路为：网关按 100～200ms 级周期轮询变频器与编码器、按工位节拍触发读码，把速度、电流、位置与条码经字节序处理后填充到输入区，由 1756-DNB 周期读入 ControlLogix，再上传 MES 完成电芯—模组绑定。映射关系全部在图形化软件中以表格配置，无需定制代码。

六、实施过程

实施按以下步骤推进。第一步硬件检查与导轨安装：核对网关、电源与端子，在 PACK 线电气柜内 35mm 导轨上固定 TX60-DN-RS/DNS。第二步接线：DeviceNet 侧按五芯电缆（红V+、黑V−、白CAN_H、蓝CAN_L、屏蔽层）接入主干支线并设置两端终端电阻；RS-485 侧以手拉手菊花链串接9台从站，按工位分配站号拨码，末端加 120Ω 终端电阻，注意变频器动力电缆与通信电缆分槽布线以降低干扰。

第三步主站组态：在 RSNetWorx for DeviceNet 中导入网关 EDS 文件，浏览上线后将网关加入 1756-DNB 扫描列表，设定 MAC ID 并定义 64/12 字节输入输出长度，与 Logix 标签建立映射。第四步网关串口配置：在图形化配置软件中统一设定 RS-485 波特率 9600、8N1，与全部从站一致。第五步建立双向映射表：逐站添加轮询条目，填写站号、功能码、寄存器地址、数据类型、字节序与工程量缩放，对 DM150 单独配置条码长度与 ASCII 解析方式，下装到网关。

第六步单机与联机调试：先用网关监控窗口逐站确认 MS300 速度给定与反馈、DM150 触发出码与就绪位、AC58 位置随升降动作变化正常；再接入 DeviceNet 主干，核对扫描器无通讯故障、输入区刷新稳定。第七步节拍联调与带载试运行：按真实电芯上线跑批，验证扫码—堆叠—焊接—合装过程中位置定位、速度同步与条码上传 MES 的时序匹配，核对绑定记录无错码、无丢码。第八步正式投运与培训：连续试运行无异常后转入量产，并向设备与质量工程师交接映射表、条码解析规则与常见报警处置方法。

七、应用效果

投运后，分布在堆叠、输送、合装工位的9台 RTU 设备经一条 RS-485 总线全部接入既有 DeviceNet 网络，1756-DNB 扫描列表仅增加一个节点即完成接入，没有新增扫描模块、没有改动控制程序。输送皮带按工节拍稳定调速，AC58 位置反馈使堆叠与合装升降定位偏差控制在工艺允许范围内，激光焊接工位的定位质量明显提升。

三个读码工位的电芯与模组二维码经网关实时进 PLC、再上传 MES，实现了从电芯上线到模组合装的全程自动绑定，取代了此前人工核对记录的方式，错绑、漏绑率大幅下降，质量追溯从"事后人工查"变为"系统一键回溯"。整条线的节拍协同因通信周期稳定、抖动小而更紧凑，设备综合效率有所提升。由于映射全部在图形化软件中完成，现场调试周期由逐台定制方案的数周压缩到数天，后续换型或新增工位只需在映射表中追加条目，扩展性良好。

从量产统计看，扫码绑定成功率稳定在较高水平，因错码、漏码导致的追溯补录工单显著减少；堆叠与合装工位因位置反馈实时可见，定位超差造成的停线时间下降，节拍更趋平稳。MES 中由此沉淀了完整的电芯—模组—焊接参数对应记录，当后道或客户端反馈异常时，质量工程师可凭二维码在系统中快速回溯该模组经过的每个工位与设备状态，问题闭环效率大幅提高，也为持续优化焊接参数与堆叠工艺提供了可信的数据基础。

八、项目实施前后效果对比

从上表可见，改造的核心收益不只是"打通了两种总线协议"，更在于把读码追溯、速度协同与位置反馈这三类原本割裂的设备信号收敛到同一个网关节点，再由主站统一调度。PACK 装配段由此在不推翻既有 ControlLogix 体系的前提下，补齐了全程追溯与精准定位这两块关键能力。

九、总结

本案例表明，在动力电池 PACK 装配线保留既有罗克韦尔 ControlLogix + 1756-DNB DeviceNet 控制体系的前提下，利用塔讯 TX60-DN-RS/DNS 这一工业级智能网关，以 DeviceNet 从站转 Modbus RTU 主站的方式把台达 MS300 变频器、康耐视 DM150 读码器与 Hengstler AC58 绝对值编码器统一接入，是一条快交付、低风险、易扩展的设备互联路径。协议转换与 ASCII 条码、32 位位置的字节序处理全部在网关侧完成，无需修改 PLC 程序、无需编写定制代码，为同类 PACK 装配线的追溯改造与设备互联提供了可复制的参考。
