一、案例背景
本项目应用于油气长输加压泵站，主要负责原油、成品油的长距离加压输送，站内输油管道、加压机组、缓冲罐的压力参数是保障输送安全、规避泄漏与爆管风险的核心参数。现场压力监测设备统一采用E+H PMP71B Profibus PA压力变送器，设备防爆等级高、测量稳定性强，可适配油气场站易燃易爆的特殊工况，同时兼容各类Profibus PA协议传感设备。泵站现有上位监控系统为传统工控设备，仅支持Modbus RTU通信协议，无协议拓展与升级能力。场站未配置一体式PA转RTU集成网关，Profibus PA现场总线与Modbus RTU监控协议存在天然异构壁垒，导致现场精准压力数据无法自动上传上位机，仅依靠人工定时巡检记录数据，无法实现24小时实时监控，存在极大安全生产隐患。
二、项目痛点
首先是异构协议无法互通，Profibus PA适配工业现场高精度采集，Modbus RTU为上位主流监控协议，二者无直接通信通道；其次场站硬件配置受限，无一体式PA转RTU网关，无法快速实现协议适配；再者人工运维模式存在严重弊端，数据更新滞后、误差较大，无法实时捕捉管道压力波动，难以及时处置泄漏、超压险情；最后存量RTU上位系统为定型设备，无法通过改造升级兼容PA总线设备，智能化监控升级受阻。
三、网关功能
项目采用YC-PA-DP与YC-DPM-RTU双网关分级组合架构，适配油气场站防爆、抗干扰工况。PA-DP网关专门对接E+H PMP71B压力变送器，精准采集、解析PA协议压力数据，完成PA转Profibus DP的标准化数据转换。DPM-RTU网关负责二级协议转换，将DP总线数据无损转换为Modbus RTU协议数据，匹配上位监控系统传输标准。双网关具备电磁抗干扰、断点续传、数据纠错功能，可适配油气场站复杂电磁环境，保障数据传输连续稳定。
四、解决方案
针对油气泵站无一体式转换网关、双协议异构不通的核心问题，采用PA-DP-RTU分级递进式协议转换方案。无需改动原有PA采集仪表与RTU上位监控设备，通过双网关分级搭建独立通信链路。第一级由PA-DP网关接入现场E+H PMP71B PA压力变送器，完成底层数据采集与协议转换；第二级通过DPM-RTU网关实现DP转RTU二次转换，将泵站压力数据实时上传监控平台，实现无人值守自动化监测。

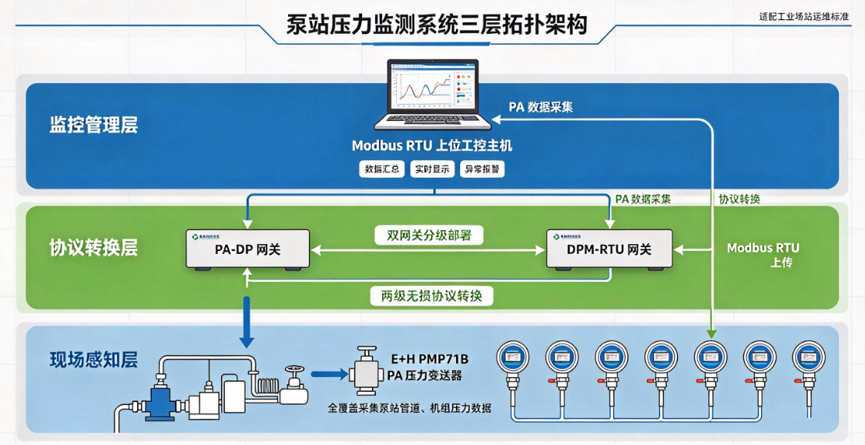

五、拓扑说明
六、实施过程
项目全程不停产施工，规避油气输送中断风险。首先完成场站工况勘测，核对仪表与上位机通信参数；其次完成双网关防爆固定安装与线路布设，符合油气场站安全规范；随后完成网关参数配置、数据点位映射与协议调试；最后开展72小时不间断联调测试，校准数据精度，排查传输异常，保障系统稳定运行。

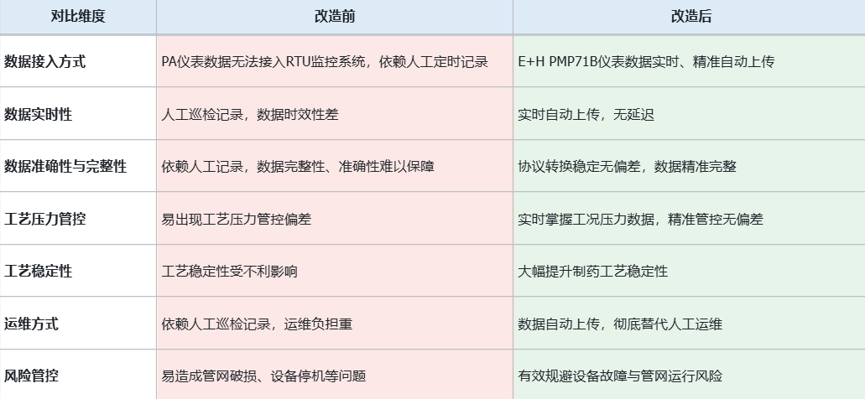

七、项目前后对比
八、行业前景
油气输送、石化储运、加油加气站等能源行业，普遍存在PA高精度防爆仪表与RTU存量监控系统混用的场景，异构协议互通是行业共性改造难题。本方案无需改造原有设备、安全性高、适配性广，适合各类能源场站智能化升级，具备极高的行业推广价值。
九、案例总结
本案例针对油气泵站无一体式PA转RTU网关、E+H PMP71B-PA设备与RTU工控系统通信壁垒问题，通过双网关分级转换方案，高效解决异构协议数据互通难题。方案安全合规、运行稳定，实现了油气输送压力参数的全时段自动化监测，有效降低场站安全风险，为能源行业老旧工控系统升级提供了可靠的实践范本。
