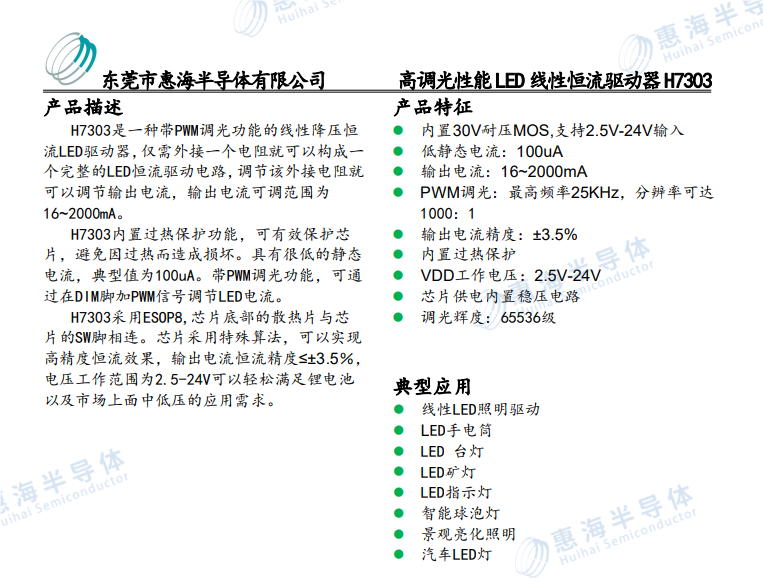

在中低压 LED 照明方案设计中，线性恒流驱动凭借外围简洁、可靠性高的特点，被广泛应用于各类便携灯具与低压照明场景。H7303 为惠海推出的带 PWM 调光功能的线性降压恒流 LED 驱动器，属于 DCDC 电源管理类芯片，适配 2.5V~24V 宽电压输入，可适配锂电池及多种中低压供电系统。
惠海半导体原厂H7303核心原理与电路构成
H7303 电路架构简洁，仅需配置单颗外接电阻即可搭建完整 LED 恒流驱动回路，通过调整外接电阻参数，实现输出电流调节，电流可调区间 16~2000mA。芯片内置稳压电路，配套专用算法实现恒流控制，输出电流恒流精度≤±3.5%，电流输出稳定性较好。
芯片内置 30V 耐压 MOS 管，工作电压区间 2.5V~24V，典型静态电流 100uA，低静态电流特性有助于降低待机功耗。封装采用 ESOP8，芯片底部散热片与 SW 引脚相连，便于 PCB 布局散热设计，提升长时间工作稳定性。
惠海半导体原厂H7303调光与保护特性

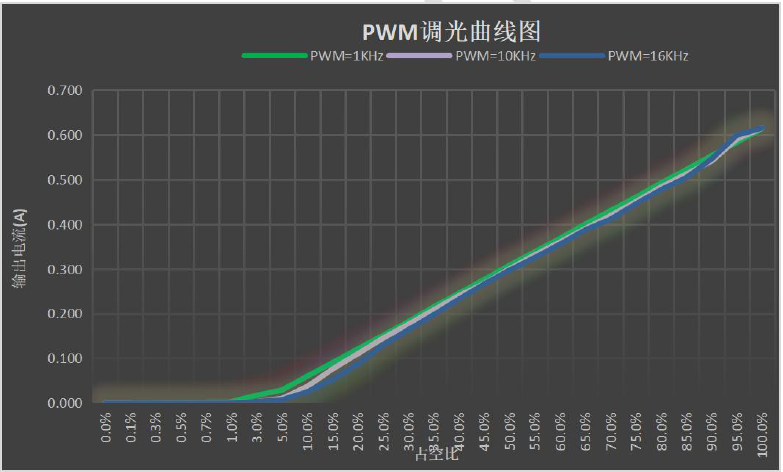

芯片支持 PWM 调光，DIM 引脚接入 PWM 信号即可调节 LED 输出电流，PWM 最高支持 25KHz 调光频率，调光比例可达 1000:1，支持 65536 级亮度调节，可满足细腻调光设计需求。
保护层面集成过热保护机制，当芯片温度超出阈值时启动保护动作，降低高温工况下芯片损坏风险，提升整机系统可靠性。
惠海半导体原厂H7303典型应用场景
该芯片面向中低压 LED 照明驱动方向，可用于线性 LED 照明驱动、LED 手电筒、LED 台灯、矿灯、设备指示灯、智能球泡灯、景观亮化以及车载 LED 灯等低压 LED 驱动方案。

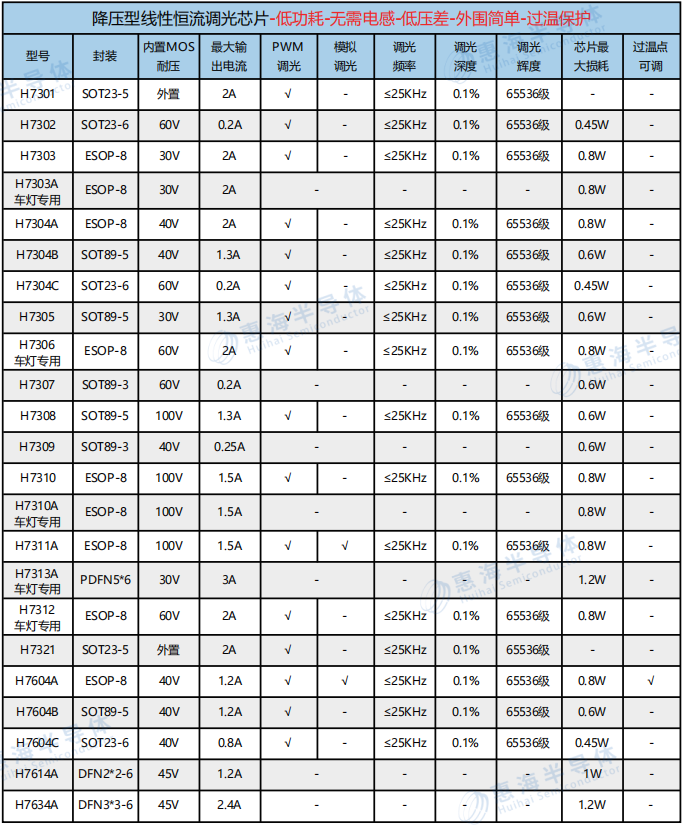

惠海半导体原厂H7303同系列型号选型参考：
H7301(外置，2A)、H7302(60，0.2A)、H7303(30V，2A)、H7303A(30V，2A)、H7304A(40V，2A)、H7304B(40V，1.3A)、H7304C(60V，0.2A)、H7305(30V，1.3A)、H7306(60V，2A)、H7307(60V，0.2A)、H7308(100V，1.3A)、H7309(40V，0.25A)、H7310(100V，1.5A)、H7310A(100V，1.5A)、H7311A(100V，1.5A)、H7313A(30V，3A)、H7312(60V，2A)、H7321(外置，2A)、H7604A(40V，1.2A)、H7604B（40V，1.2A）、H7604C（40V，0.8A）、H7614A（45V，1.2A）、H7634A（45V，2.4A）
惠海半导体原厂H7303小结
H7303 属于一款外围器件少、宽压输入、带 PWM 调光的线性降压恒流驱动芯片，兼顾恒流精度与基础保护能力，适配锂电池、低压直流供电的 LED 灯具开发，适合对方案简易度、调光能力有需求的中低压 LED 硬件设计参考。
