Profibus DP转Modbus RTU在数据中心冷冻站的工业自动化实践

一、应用场景

随着云计算与算力基础设施规模持续扩张，数据中心已成为城市能耗增长最快的设施类型之一，电能使用效率PUE成为衡量数据中心运营水平的核心指标。冷冻站（冷冻水系统、冷却水系统与冷却塔）通常占到数据中心总能耗的四成以上，是节能优化的主战场。如何让冷冻水泵、冷却水泵和冷却塔风机跟随实时冷负荷高效运行，同时把各配电回路的电能消耗精确计量并汇入DCIM平台，成为数据中心运维与能源管理的关键课题。

本项目为某中型数据中心的冷冻站自动化改造。该冷冻站配置冷水机组多台，配套2台冷冻水泵、1台冷却水泵和1台冷却塔风机，按7×24小时不间断运行。冷冻水供回水经冷机组换热后送至末端精密空调，冷却水侧经冷却水泵送至冷却塔与空气换热。冷冻站需要根据末端冷负荷、供回水压差与温差，动态调节水泵和风机转速，使系统始终工作在高效区间。

冷冻站的运行特点是冷负荷随IT设备负载和室外气温昼夜变化，水泵与风机长期按工频运行不仅浪费电能，还会造成供回水压差过大、末端旁通阀频繁动作等问题。改造前运维团队希望在不更换既有S7-400控制系统的前提下，把变频传动和分项电能表接入群控体系，实现真正的按需供冷和精细化能耗管理。

冷冻站原有控制系统以西门子S7-400 PLC为群控主干，通过Profibus DP总线连接远程I/O与冷机组接口，承担冷机加减机、泵阀联锁与压差温差调节等核心逻辑。S7-400处理能力强、可靠性高，适合冷冻站这种连续运行场景。现场需要接入的RTU设备包括：4台ABB ACS180变频器，分别驱动2台冷冻水泵、1台冷却水泵和1台冷却塔风机；6台安科瑞ADL200-CT电力仪表，经外置电流互感器接入列头柜及各主要配电回路，用于分项电能计量。

二、协议转换网关功能简介

塔讯TX60-DPS/RS是一款面向工业自动化现场的Profibus DP从站转Modbus RTU主站协议转换网关，属于工业级工业网关与智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DP口与RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于控制柜内长期运行。在Profibus DP侧，网关作为标准DP从站设备工作，随产品提供GSD设备描述文件，DP主站（PLC或工控机）导入GSD后即可像组态普通远程I/O一样组态网关，周期性地与网关交换过程数据；在Modbus RTU侧，网关作为Modbus RTU主站，通过RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台RTU从站设备，支持01H、02H、03H、04H、05H、06H、0FH、10H等标准Modbus功能码，波特率1200至115200bps可设，支持一条总线下多台不同类型从站混挂。配套的图形化配置软件以表格方式完成DP输入/输出数据区与Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，并可设置数据类型、字节序与工程量缩放，全程无需修改PLC通信程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的RTU仪表、传动设备纳入统一总线协议网络，上行把过程数据透明送入DP主站乃至SCADA、DCIM与工业物联网平台，是老旧系统改造与设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

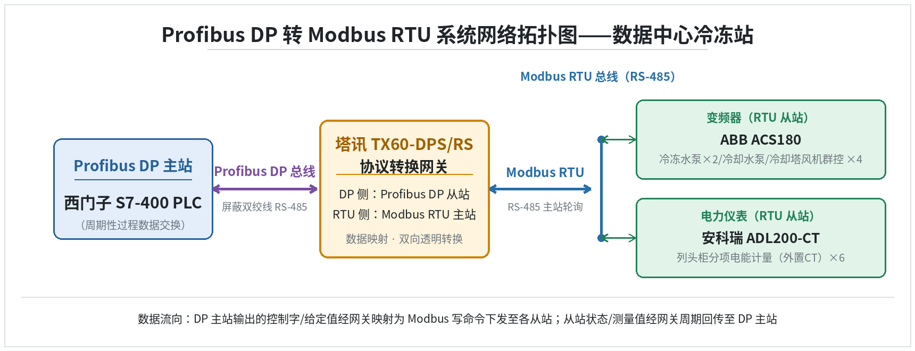

图1 数据中心冷冻站Profibus DP转Modbus RTU网络拓扑结构图

四、项目痛点

第一，协议异构无法直接对接。S7-400走Profibus DP主干，而ACS180变频器和ADL200-CT电力仪表均只提供Modbus RTU接口，两种总线协议之间没有原生通道，冷冻站群控逻辑无法直接读写变频器和电能数据。

第二，群控节能难以闭环。改造前水泵和风机基本按工频或固定转速运行，S7-400无法实时下发频率给定，也读不到变频器实际转速与电流，供回水压差和温差只能靠人工观察后手动调整，泵与风机长期在低效区间运行，PUE偏高。

第三，分项计量长期缺失。各列头柜和配电回路没有分项电能表，数据中心只能看到总进线电表，无法区分冷冻站、IT负载、照明与其他辅助系统各用了多少电，能效分析和容量规划缺乏数据支撑。

第四，RTU设备物理位置分散。变频器集中在水泵房，电力仪表分布在各列头柜和低压配电柜，两者之间距离超过百米，若用点对点硬接线，电缆敷设路径长、施工难度大，且水泵房环境潮湿，模拟量信号易受干扰。

第五，运行数据形成孤岛。变频器运行参数和电能数据停留在设备本地，DCIM平台拿不到实时数据，运维人员需要到现场抄表，既不连续也无法做趋势分析和自动报表。

第六，7×24高可靠场景下人工调节不及时。数据中心全年不间断运行，冷负荷随IT负载和室外气温波动，人工调整泵与风机转速既不及时也不精确，频繁工频启停还会加剧设备磨损，影响使用寿命。

五、解决方案

总体方案是在S7-400的Profibus DP总线上挂接一台塔讯TX60-DPS/RS网关，网关DP侧作为标准DP从站被S7-400组态，网关RS-485侧作为Modbus RTU主站，用屏蔽双绞线菊花链下挂4台ACS180变频器和6台ADL200-CT电力仪表，共10台RTU从站，实现双向透明数据交换。

DP侧接入：在Step7硬件组态中导入网关GSD文件，将网关挂到DP主站系统，分配从站地址为7，按数据量配置I/O过程数据区为32字节输入和16字节输出。S7-400把网关当作远程I/O周期读写，无需新增通信功能块。

RTU侧接入：网关串口设置为9600bps、8数据位、无校验、1停止位，轮询周期设为500毫秒。4台ACS180变频器站号依次设为1至4；6台ADL200-CT电力仪表站号依次设为5至10。总线末端投入终端电阻，RS-485走线与动力电缆保持间距并穿镀锌管屏蔽。

变频器映射示例：ACS180站号1对应1号冷冻水泵，S7-400输出的控制字经功能码06H写入保持寄存器0x0000，频率给定值经功能码06H写入0x0001；变频器回传的运行状态、实际频率和输出电流经功能码03H从输入寄存器0x0100至0x0102读取，映射到网关输入过程数据区IB段，缩放系数按0.01赫兹每字、0.1安培每字处理。2号冷冻水泵、冷却水泵和冷却塔风机站号2至4结构相同，各自独立占一段过程数据区。

电力仪表映射示例：ADL200-CT站号5至10，三相电压、三相电流、有功功率和功率因数经功能码03H从保持寄存器0x1000起连续读取；正反向有功电能为32位长整型，占用两个保持寄存器（如0x1020与0x1021），需在网关配置软件中按双寄存器32位值处理，并按仪表实际字节序设置字交换，确保电能累计值解析正确无跳变。

控制链路为：S7-400根据供回水压差、温差和冷机负荷计算各泵与风机的最优频率，经DP输出过程数据区下发至网关，网关转换为Modbus写命令送达ACS180，实现按冷负荷群控节能。数据回传链路为：变频器运行反馈与电力仪表分项电能被网关周期读取后映射到DP输入过程数据区，S7-400采样后经以太网送DCIM平台，支撑能效分析与容量规划。轮询表按实时性分级，变频器每周期轮询，电力仪表每两个周期轮询一次。

需要特别说明的是，ADL200-CT的电能寄存器采用32位双寄存器结构，且不同型号字节序存在差异，在网关配置中必须逐表核对高低字排列顺序，否则电能累计值会出现量级跳变。项目实施时先用配置软件读取原始寄存器值与仪表LCD显示值比对，确认字节序正确后再固化映射，避免投运后电能数据失真。

六、实施过程

第一步硬件检查与导轨安装：核对网关型号与配件，在冷冻站控制柜内35mm导轨上固定网关，接入24VDC电源，确认电源与通信指示灯正常。

第二步DP侧与RTU侧接线：从Profibus DP总线引接DP电缆到网关并设置终端电阻；RS-485侧从水泵房变频器到配电间电力仪表走手拉手菊花链，屏蔽双绞线穿管敷设，远离动力电缆，总线末端投入终端电阻。

第三步DP主站导入GSD并组态：在Step7硬件组态中导入GSD文件，将网关挂到DP主站系统，设置从站地址7，配置32字节输入与16字节输出过程数据长度，编译下载到S7-400。

第四步网关串口与轮询配置：通过配置软件连接网关，设置串口参数9600bps、8N1，按站号1至10建立轮询表，设置超时重试次数与轮询间隔。

第五步建立双向数据映射并下装：在配置软件表格界面逐行定义Modbus站号、寄存器地址、功能码、数据类型与DP过程数据区字节偏移；电力仪表的32位电能双寄存器需单独设置字节序与缩放，核对后下装到网关。

第六步单机通信调试：先不联动，通过配置软件监视10台从站在线状态与寄存器实时值，重点核对电力仪表电压、电流、功率读数与现场仪表显示一致，确认电能累计值无跳变。

第七步联机与群控闭环测试：与S7-400联调，在变量表中比对DP输入区数值与变频器面板、电力仪表显示；手动给定频率测试水泵风机转向与转速反馈，再投入自动群控模式验证压差温差调节逻辑。

第八步7×24试运行与培训：连续试运行72小时以上，确认无通信闪断、群控逻辑稳定后正式投运；对运维人员进行网关诊断页与报警判读培训，并建立通信异常应急处置流程。

七、应用效果

网关投运后连续稳定运行，10台RTU从站在线率保持100%，变频器运行参数刷新周期约500毫秒，电力仪表电能数据刷新约1秒，满足冷冻站群控和分项计量对实时性的要求。

群控节能方面，S7-400现在可以根据实时冷负荷自动调节冷冻水泵、冷却水泵和冷却塔风机转速，替代了过去工频或固定转速运行。冷冻站输配电耗同比下降约18%，数据中心PUE由改造前约1.55降至约1.42，节能效果明显。

分项计量方面，6个配电回路的三相电压、电流、功率因数和正反向电能数据自动采集并汇入DCIM平台，运维人员可按回路、按班次查看分项能耗，不再依赖人工抄表。分项计量数据也为数据中心容量规划和能效审计提供了可靠依据。

故障响应方面，变频器异常与电力仪表越限报警直接上传S7-400并在DCIM画面显示，维修人员可第一时间定位到具体回路和设备，巡检工作量下降约六成。系统全年7×24不间断运行，未因通信链路问题造成冷冻站停机。

此外，分项电能数据与冷冻站运行参数在DCIM中联动展示后，运维团队可以直观看到冷站电耗随IT负载和室外气温的变化趋势，据此优化群控参数和冷机加减机策略，形成持续节能的闭环。改造后数据中心在不增加硬件投资的前提下，PUE指标稳定在行业较优水平，也为后续接入能源管理平台和工业物联网应用预留了标准数据通道。

八、项目实施前后效果对比

从上表可见，一台网关同时解决了冷冻站群控闭环和分项能源计量两个问题：变频器侧打通了频率给定与运行反馈，使S7-400的群控算法真正闭环；电力仪表侧把分散回路的电能数据统一汇入DCIM，为能效管理和容量规划提供了数据底座。

九、总结

在数据中心这种全年不间断运行、能耗指标高度敏感的场景，冷冻站群控与分项计量的数字化是降低PUE的基础工程。塔讯TX60-DPS/RS网关以标准DP从站加RTU主站的角色，把ACS180变频传动和ADL200-CT电力仪表无缝接入S7-400主干网络，既保护了既有PLC投资，又以较低成本实现了群控节能与数据采集器的双重功能。整个方案全程无需修改PLC通信程序、无需二次开发，实施周期短、上线快，对在运行的数据中心改造尤其友好。对于更多正在运行、现场混接Modbus RTU设备的冷冻站与数据中心，这类总线协议桥接方案具有良好的参考价值和推广意义。
