一、项目痛点
煤矿地面瓦斯抽采站，管路压力变送器、温度变送器、瓦斯流量仪表、凝液罐液位监测、抽采管路切断阀定位器均采用Profibus PA 总线仪表，凝液罐液位监测选用E+H FMU40超声波液位计。PA总线支持本安防爆，适配瓦斯抽采站Zone1危险区域，单总线同时完成仪表供电与工艺数据传输。矿方现有瓦斯安全监控系统的地面采集分站只具备RS485接口，作为Modbus‑RTU主站，没有 Profibus DP和以太网接口。Profibus PA总线MBP物理层协议和Modbus‑RTU串口协议体系不兼容，Profibus PA设备没法直接和 Modbus RTU主站设备通讯，PA仪表瓦斯压力、流量、液位数据无法送入矿用采集分站上传瓦斯监控平台。项目评估全部更换PA防爆仪表，设备采购成本高，防爆区域动火施工审批流程长；增设DP接口PLC，抽采站控制柜空间有限，煤矿现场电磁干扰严重，会增加故障点。项目最终选用远创智控YC‑PA‑DP DP/PA耦合器搭配YC‑DPM‑RTU Profibus DP转Modbus‑RTU协议网关两级协议转换，实现瓦斯抽采站Profibus PA仪表数据接入Modbus‑RTU矿用采集分站，保留原有PA仪表与总线布线，最大限度减少危险区域施工。
二、项目现场概况
该煤矿地面瓦斯抽采站承担井下瓦斯抽采、管路输送、瓦斯预处理任务，现场部署23台Profibus PA总线仪表，包含管路压力变送器、温度变送器、PA瓦斯流量计、紧急切断阀PA定位器，凝液罐液位依靠E+H FMU40超声波液位计完成测量。全部仪表安装在瓦斯防爆区域，PA总线采用矿用本安蓝色电缆。瓦斯抽采站工艺要求实时采集瓦斯管路压力、介质温度、瞬时流量、累计流量，凝液罐实时液位，切断阀开度开关状态，同时读取PA仪表故障诊断信息。
全部数据送入Modbus‑RTU矿用采集分站，完成瓦斯参数本地采集之后，再上传煤矿瓦斯安全监控平台，实现超限报警、瓦斯流量统计分析。瓦斯抽采站防爆区域施工管控严格，动火作业审批周期长，企业尽量减少防爆区内作业，保留原有PA总线与现场仪表，降低安全风险和项目投入。抽采站大功率风机、调压设备多，现场电磁干扰较强，对总线通讯稳定性有较高要求。
三、系统网络架构

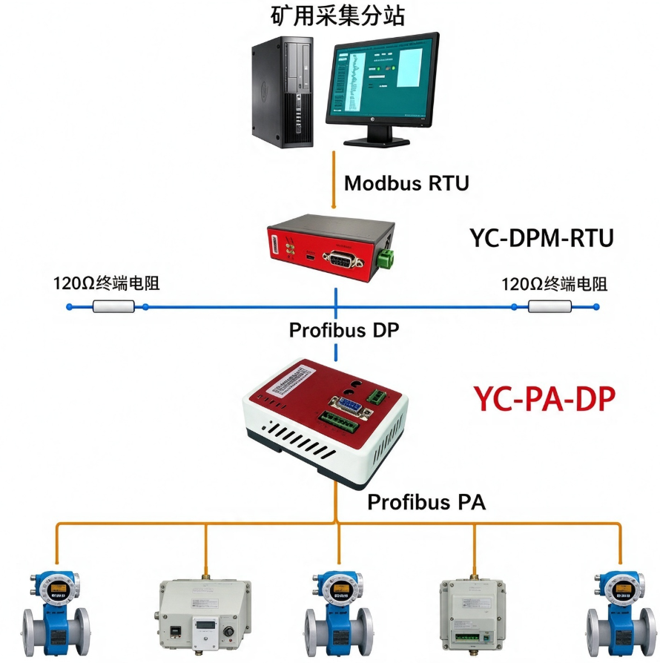

底层网段为Profibus PA现场总线，瓦斯抽采站防爆区域内PA压力、温度、瓦斯流量仪表，E+H FMU40超声波液位计以及紧急切断阀定位器接入远创智控YC‑PA‑DP耦合器PA总线端口；YC‑PA‑DP DP/PA耦合器完成PA总线MBP信号转换为Profibus DP RS485信号，将PA网段所有现场仪表映射为DP从站设备；YC‑DPM‑RTU网关作为Profibus DP主站接入DP总线，循环读取YC‑PA‑DP耦合器转发的PA仪表测量数据、阀门状态、设备诊断信息；网关完成协议转换，将瓦斯压力、温度、流量、凝液罐液位参数映射为 Modbus‑RTU寄存器；网关RS485串口作为Modbus‑RTU从站，屏蔽RS485线缆接入矿用采集分站，矿用采集分站作为 Modbus‑RTU主站轮询读取全部工艺数据。YC‑PA‑DP耦合器与YC‑DPM‑RTU网关部署在防爆区外的控制室机柜，防爆区域仅保留原有PA总线和现场PA仪表，减少危险区域施工工作量。
四、设备组态与调试
硬件接线阶段，完成YC‑PA‑DP耦合器DC24V供电，PA总线接入抽采站本安PA电缆，总线两端配置终端电阻，DP通讯线连接 YC‑DPM‑RTU网关DP接口。YC‑PA‑DP配套组态软件导入PA流量计、压力变送器、E+H FMU40液位计、阀门定位器GSD文件，扫描PA总线从站设备，分配PA设备地址，配置PA仪表过程数据长度，耦合器将PA仪表测量值、阀门状态、故障代码映射到DP过程数据区。配置YC‑DPM‑RTU网关，导入YC‑PA‑DP耦合器GSD文件，网关启动DP主站扫描，读取DP网段过程数据。网关配置页面完成寄存器映射，压力、温度、瞬时流量、累计流量、液位映射Modbus‑RTU 32位浮点数寄存器，阀门状态、仪表故障报警映射输入寄存器，字节序调整适配矿用采集分站解析规则。参数下载完成，网关调试接口查看DP总线、PA总线通讯状态、报文错误计数，调试排查总线干扰、接线问题。调试阶段模拟压力超限、仪表故障、阀门动作，验证报警和状态数据可以正常被矿用采集分站获取。现场调试重点做好总线屏蔽接地，规避大功率风机带来的电磁干扰。
五、应用效果与价值
项目防爆区域施工量极少，没有大规模动火作业，施工审批难度低，改造周期短，项目投入远低于全部更换PA仪表方案。系统投运后，Modbus‑RTU矿用采集分站稳定采集瓦斯抽采站全部PA仪表工艺数据，实时监测瓦斯管路参数，异常情况及时触发监控系统报警，满足煤矿瓦斯抽采安全监控要求。YC‑PA‑DP耦合器PA总线具备本安隔离与短路保护，单台PA仪表故障不会造成整条PA总线瘫痪；YC‑DPM‑RTU网关DP、串口、电源三端隔离，抵御抽采站大功率风机设备电磁干扰。运维人员在控制室通过网关调试接口查看 PA总线运行状态、仪表故障信息，减少运维人员出入瓦斯防爆危险区域频次，提升站点运维安全水平。后期抽采站扩容新增PA计量仪表，仅需YC‑PA‑DP耦合器软件添加设备，YC‑DPM‑RTU网关更新寄存器映射，完成点位扩展。整套方案无需新增PLC，减少系统故障节点，降低后期维护工作量。系统稳定运行超过一年，通讯稳定可靠，解决煤矿瓦斯抽采站Profibus PA防爆仪表接入 Modbus‑RTU矿用采集分站的痛点，为煤矿高危站点现场总线数字化改造提供安全可靠方案。
