基于FPGA的加减乘除计算器设计Verilog代码Quartus仿真

名称：基于FPGA的加减乘除计算器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

加减乘除计算器设计。模拟实际的计算器输入过程，具有ESC、加减乘除、enter按键，具有0~9数字按键。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

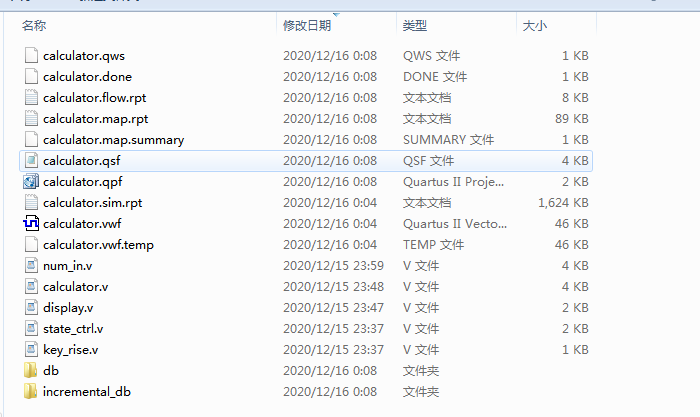

1. 工程文件

2. 程序文件

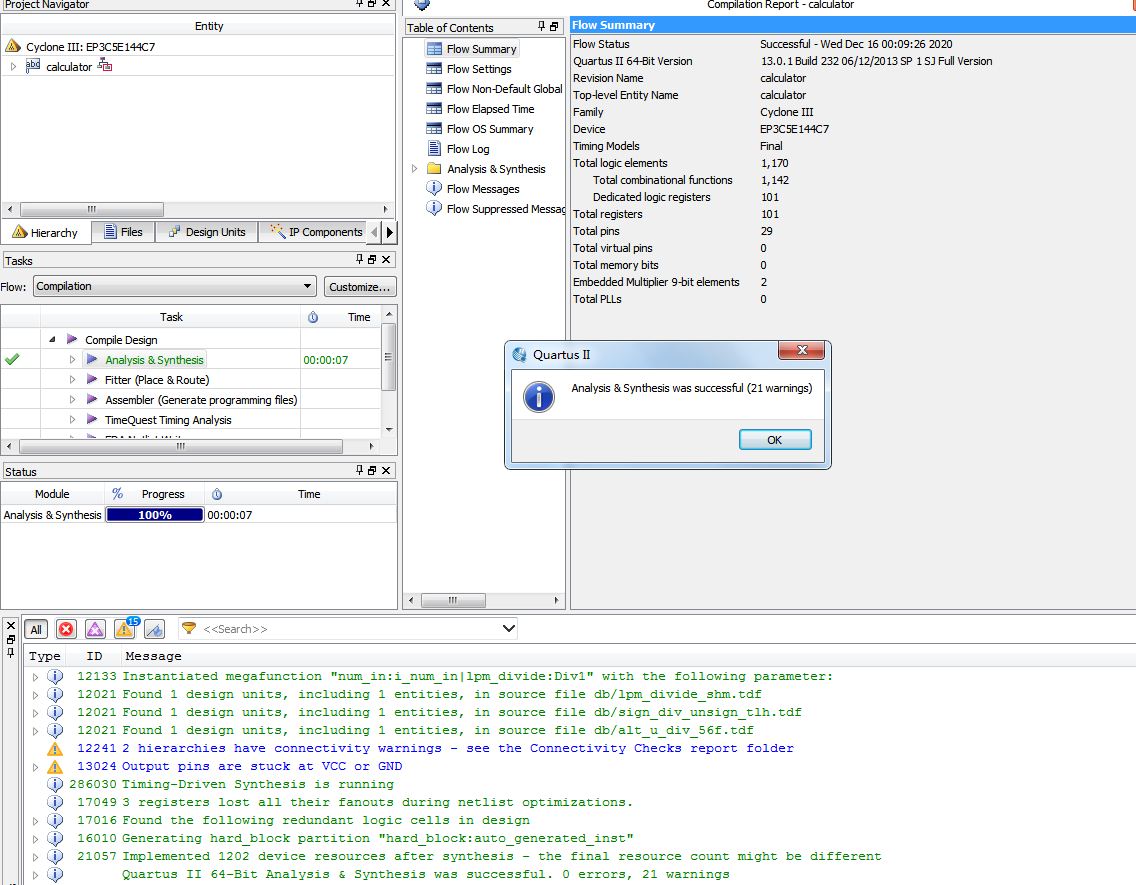

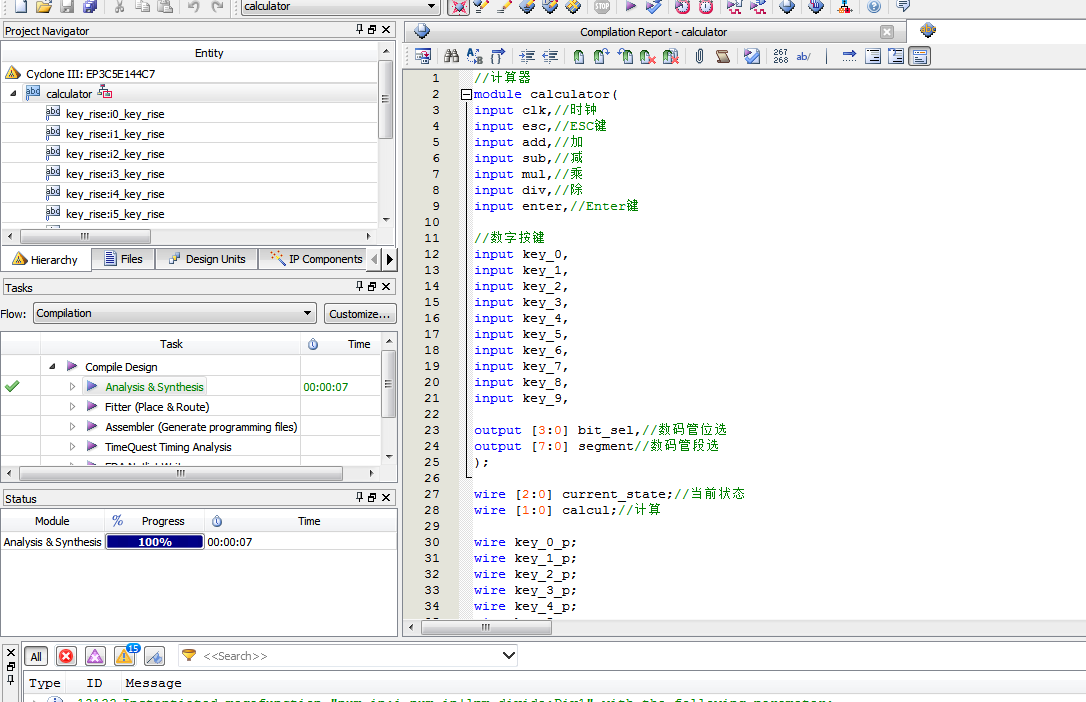

3. 程序编译

4. RTL图

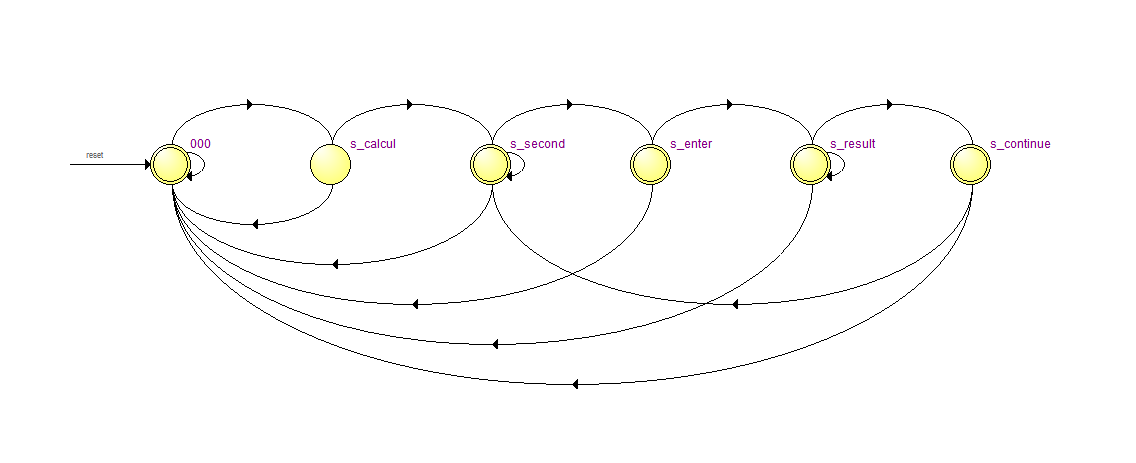

5. 状态图

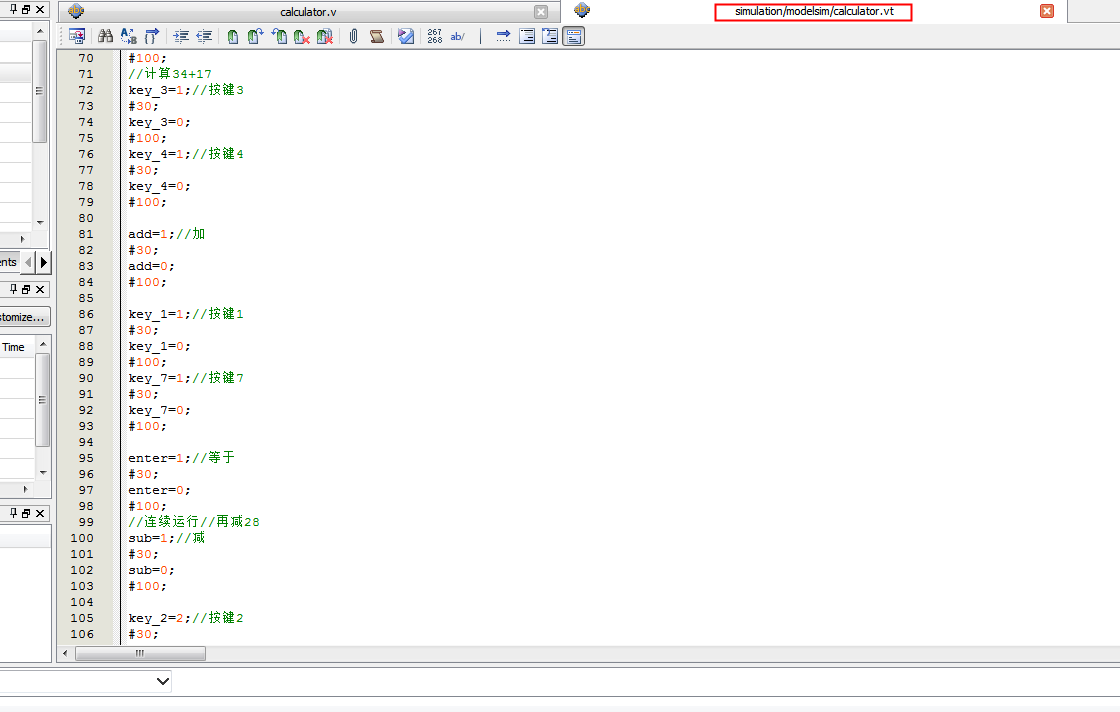

6. 仿真文件

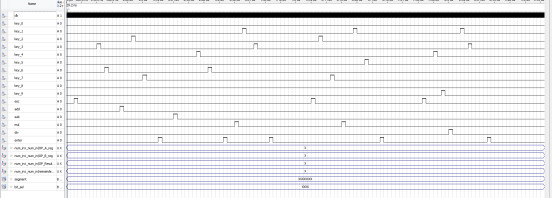

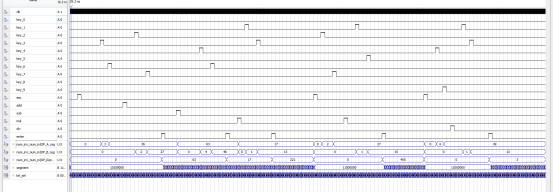

7. 仿真图

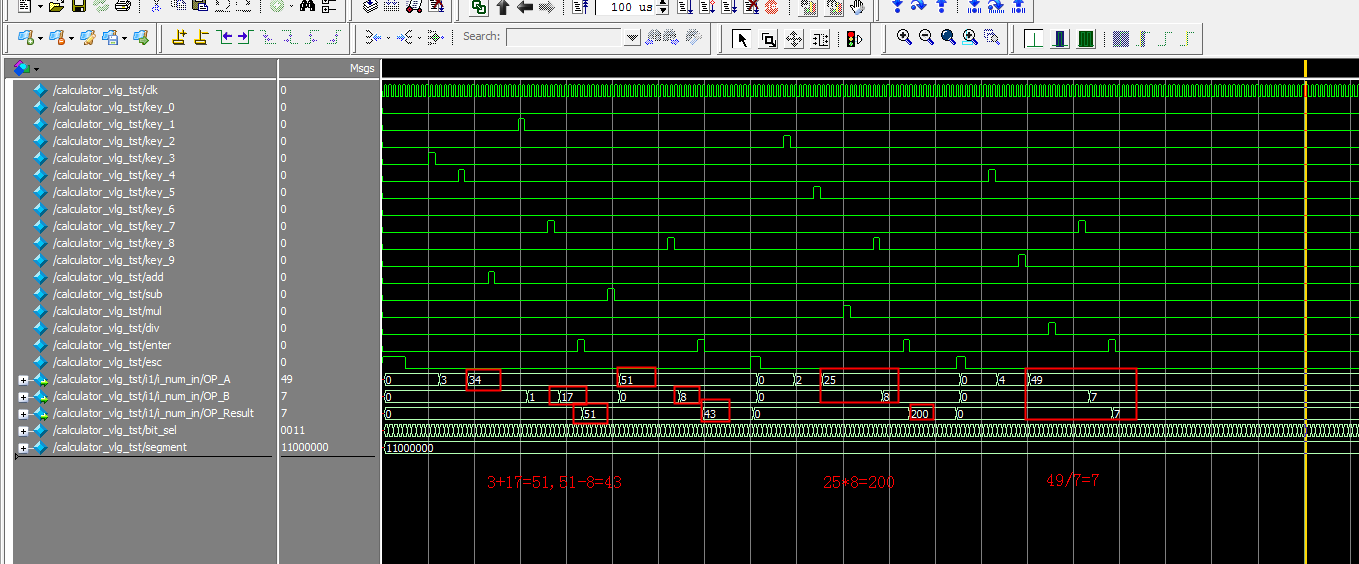

Modulesim仿真

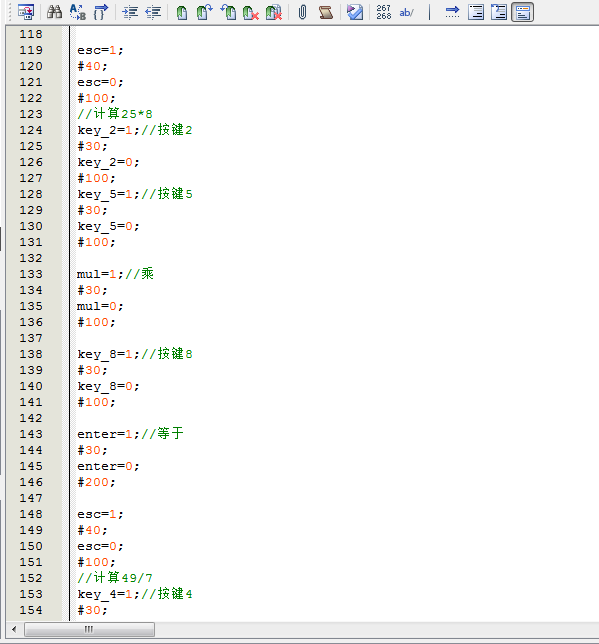

Testbench

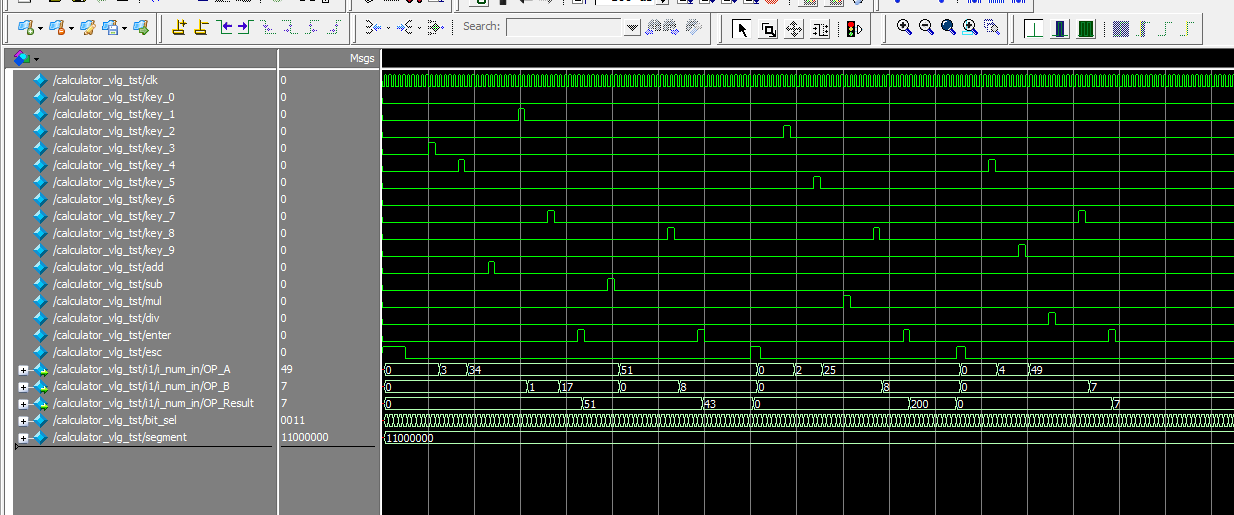

仿真图

部分代码展示:

//计算器
module calculator(
input clk,//时钟
input esc,//ESC键
input add,//加
input sub,//减
input mul,//乘
input div,//除
input enter,//Enter键
//数字按键
input key_0,
input key_1,
input key_2,
input key_3,
input key_4,
input key_5,
input key_6,
input key_7,
input key_8,
input key_9,
output [3:0] bit_sel,//数码管位选
output [7:0] segment//数码管段选
);
wire [2:0] current_state;//当前状态
wire [1:0] calcul;//计算
wire key_0_p;
wire key_1_p;
wire key_2_p;
wire key_3_p;
wire key_4_p;
wire key_5_p;
wire key_6_p;
wire key_7_p;
wire key_8_p;
wire key_9_p;
//按键上升沿模块
key_rise i0_key_rise(
. clk(clk),//时钟
. key_in(key_0),//按键输入
. key_out(key_0_p)//按键上升沿
);
//按键上升沿模块
key_rise i1_key_rise(
. clk(clk),//时钟
. key_in(key_1),//按键输入
. key_out(key_1_p)//按键上升沿
);
//按键上升沿模块
key_rise i2_key_rise(
. clk(clk),//时钟
. key_in(key_2),//按键输入
. key_out(key_2_p)//按键上升沿
);
//按键上升沿模块
key_rise i3_key_rise(
. clk(clk),//时钟
. key_in(key_3),//按键输入
. key_out(key_3_p)//按键上升沿
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=710
