PCM编码复接逻辑设计Verilog代码Quartus仿真

名称：PCM编码复接逻辑设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

PCM编码复接逻辑设计

设计内容

利用FPCA开发,设计一个多路PCM编的接器,已知8路电话信号已经过PCM编码,每路位宽8bit,频率8KHZ,以64比特宽度并行输入到复接器,要求复接逻辑能够把8电话路信号顺序排队,以8it宽度,64KHz频率依次输出1一8路电话PCM编码。

要求设计实现该功能逻辑,并进行仿真验证。(提示:需要用到内嵌RAM作为数据缓冲器,或采用多级流水线结构）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

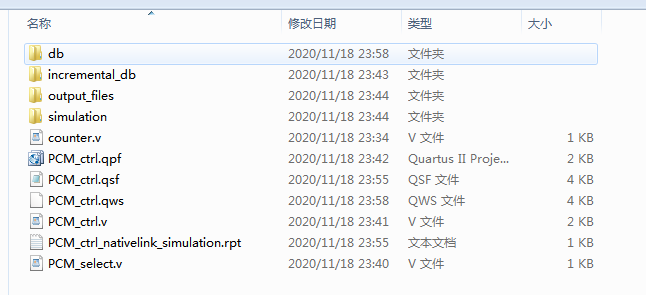

1. 工程文件

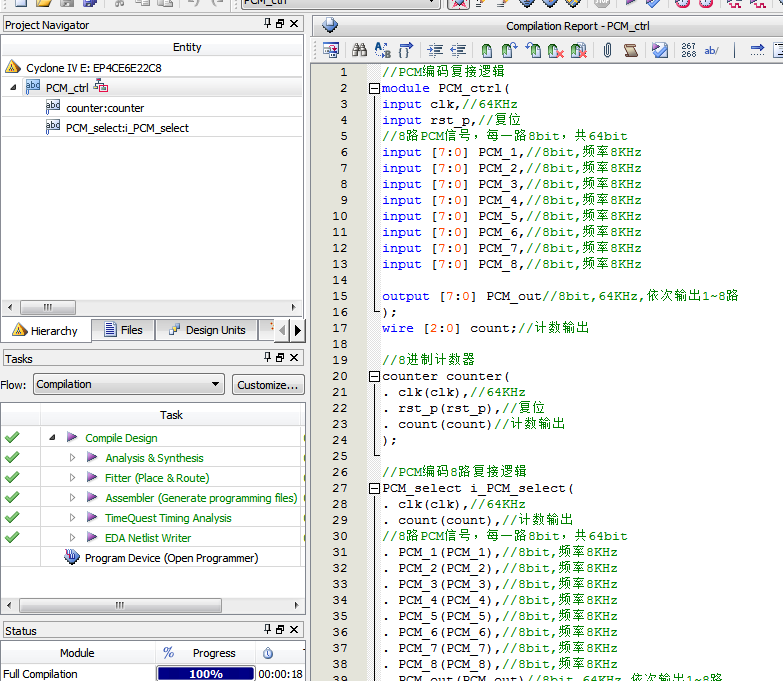

2. 程序文件

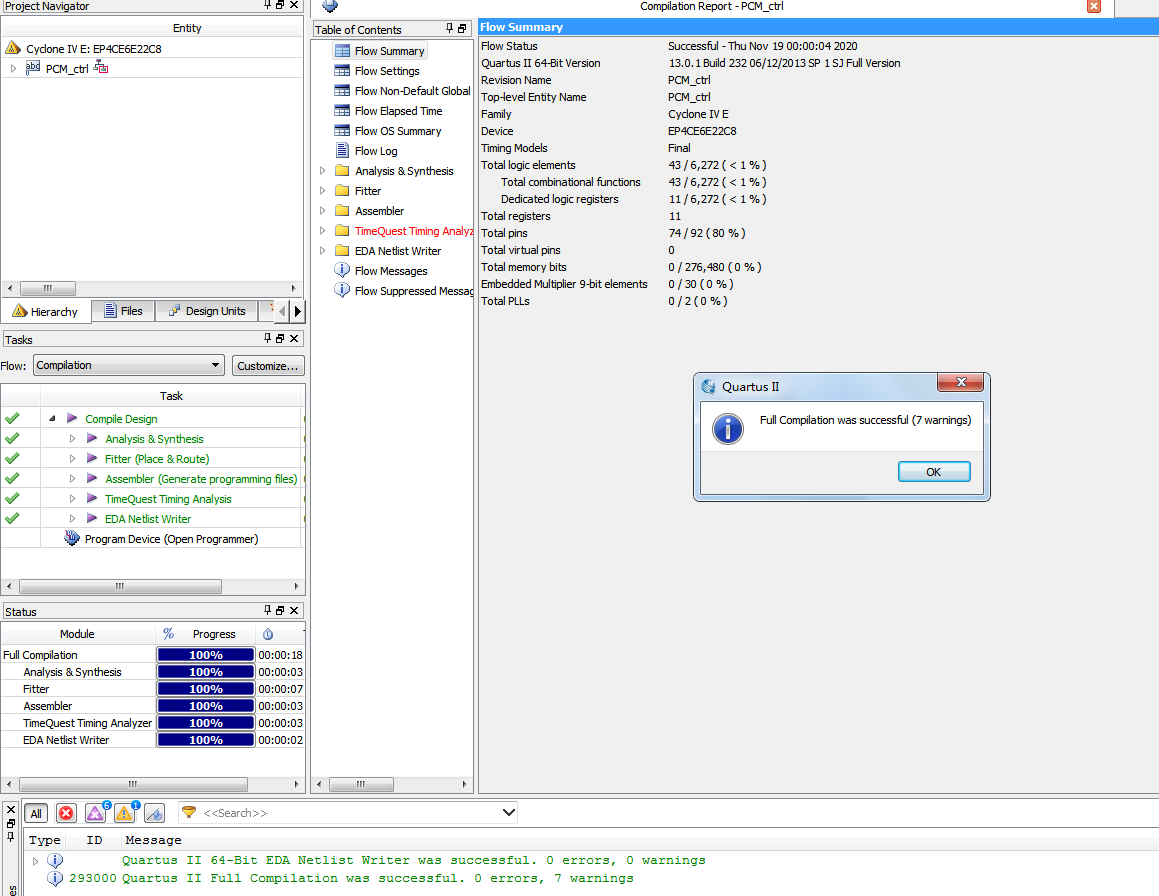

3. 程序编译

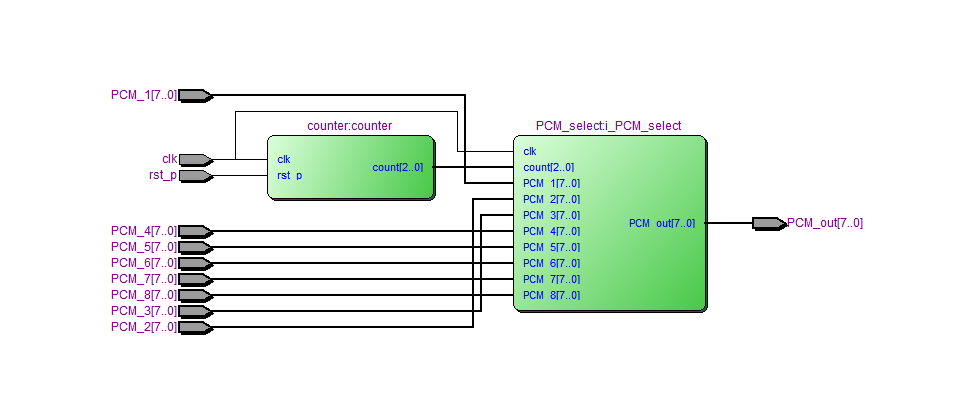

4. RTL图

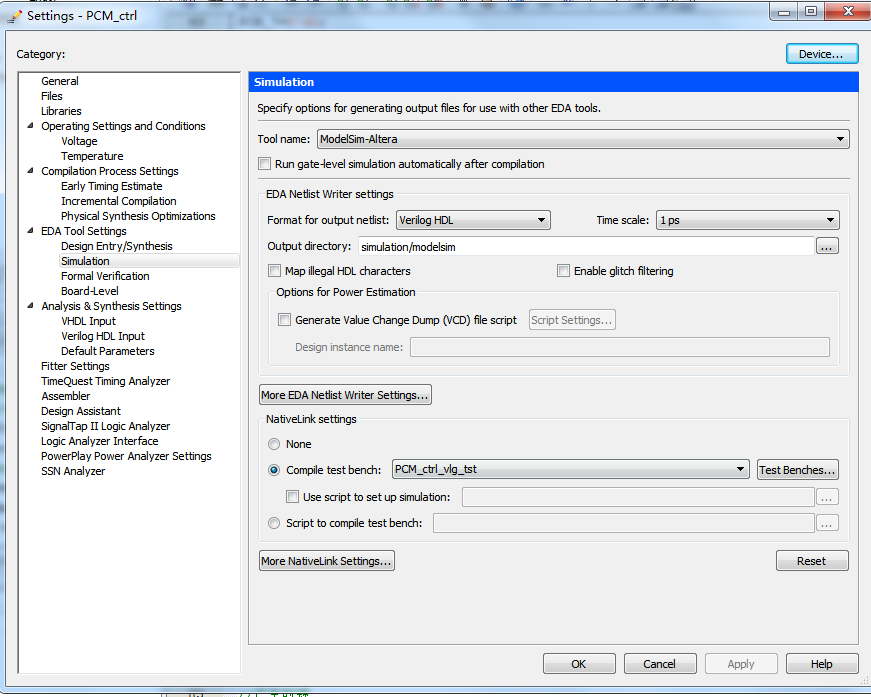

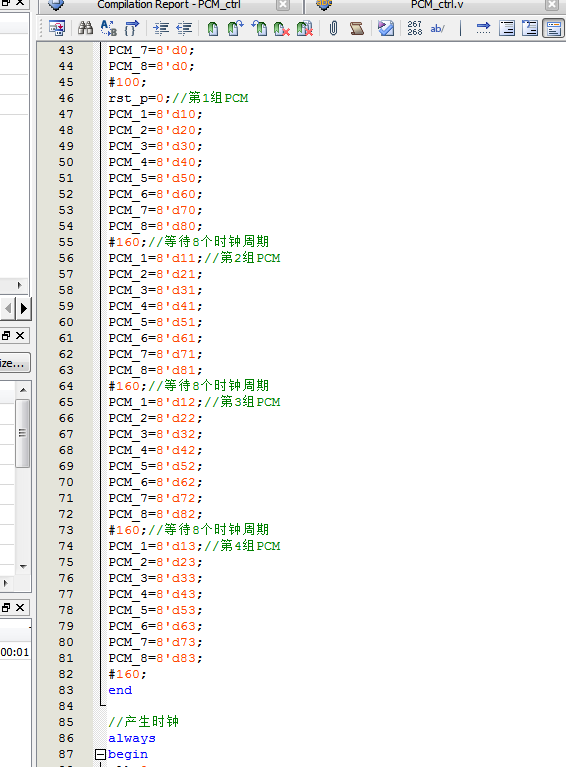

5. Testbench

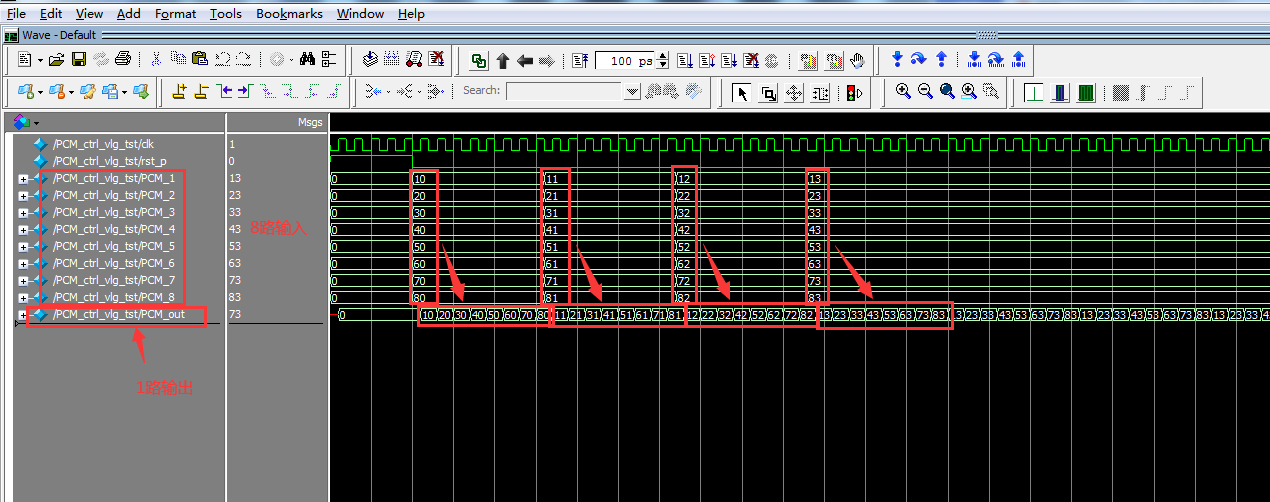

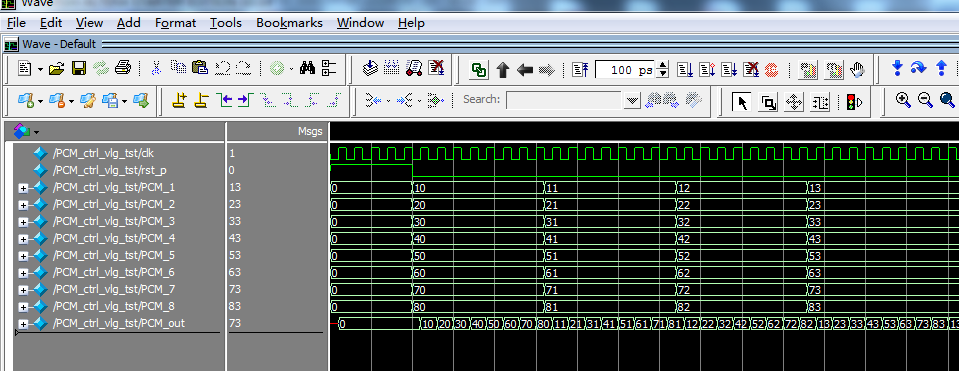

6. 仿真图

8路并行输入的PCM信号，以串行方式依次输出（PCM_out）

部分代码展示:

//PCM编码复接逻辑
module PCM_ctrl(
input clk,//64KHz
input rst_p,//复位
//8路PCM信号，每一路8bit，共64bit
input [7:0] PCM_1,//8bit,频率8KHz
input [7:0] PCM_2,//8bit,频率8KHz
input [7:0] PCM_3,//8bit,频率8KHz
input [7:0] PCM_4,//8bit,频率8KHz
input [7:0] PCM_5,//8bit,频率8KHz
input [7:0] PCM_6,//8bit,频率8KHz
input [7:0] PCM_7,//8bit,频率8KHz
input [7:0] PCM_8,//8bit,频率8KHz
output [7:0] PCM_out//8bit,64KHz,依次输出1~8路
);
wire [2:0] count;//计数输出
//8进制计数器
counter counter(
. clk(clk),//64KHz
. rst_p(rst_p),//复位
. count(count)//计数输出
);
//PCM编码8路复接逻辑
PCM_select i_PCM_select(
. clk(clk),//64KHz
. count(count),//计数输出
//8路PCM信号，每一路8bit，共64bit
. PCM_1(PCM_1),//8bit,频率8KHz
. PCM_2(PCM_2),//8bit,频率8KHz
. PCM_3(PCM_3),//8bit,频率8KHz
. PCM_4(PCM_4),//8bit,频率8KHz
. PCM_5(PCM_5),//8bit,频率8KHz
. PCM_6(PCM_6),//8bit,频率8KHz
. PCM_7(PCM_7),//8bit,频率8KHz
. PCM_8(PCM_8),//8bit,频率8KHz
. PCM_out(PCM_out)//8bit,64KHz,依次输出1~8路
);
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=635
