H6255L是一款内置100V耐压MOS的降压恒压芯片，可以向负载提供2A的连续电流。典型开关频率为130KHz，动态响应快，环路稳定，内部还集成软启动，热保护、输出短路保护、输出电流限制，线路电压补偿等。采用ESOP-8封装，可以有效的帮助芯片加大散热。

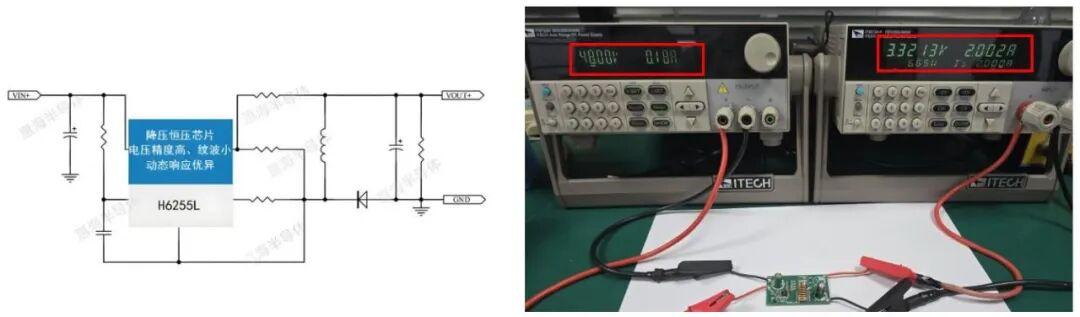

原理图及实物图：
H6255L芯片优势：
★内置100V高压MOS
★典型的2A持续电流
★输出电压低至3.3V（典型3.3V/5V/12V输出）
★输出线损电压补偿
★内置软启动，启动无过冲
★高工作转换效率，抗干扰能力强
★良好的动态响应，输出电压精度高
★带多种保护功能：过温保护（OTP）开路保护（OVP）短路保护（SCP）过流保护（OCP）
★支持100V60V48V24V转12V5V3.3V2A的降压方案。
优异的动态响应：
H6255L采用峰值电流模式控制方式，环路稳定，动态响应优异，能够迅速适应变化的工作负载，确保高效稳定的性能输出。
当Vin=24V 48V 70V，Vout=12V 10%-90%负载变化，动态响应波形如下：
动态响应测试
CH1：输出电压
CH3：输出电流
纹波小：
Vin=48V时，H6255L纹波小，电源输出平稳，减少了后端设备故障性，提高了产品性能。
其他应用：
汽车充电器、电池充电器、恒压电源、GPS定位器、BMS、电动自行车、扭扭车、电动车手机充电、MCU模块供电、电动汽车变流器、车载仪表等
