VPS2107-004 36-75V输入，1.5KV隔离15V/5V/5V/3W三路输出解决方案

2024/06/23 作者：深圳市汇英同创电子科技有限公司

327

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

923.97 KB

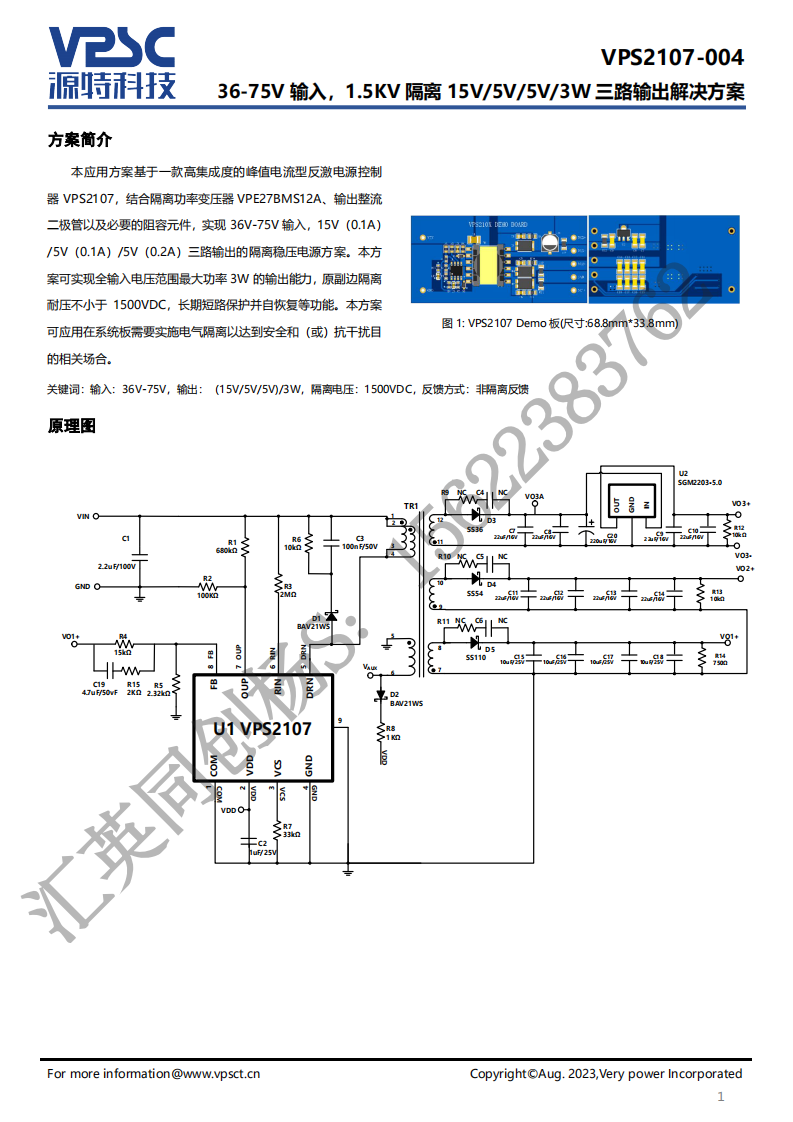

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2107，结合隔离功率变压器VPE27BMS12A、输出整流二极管以及必要的阻容元件，实现36V-75V输入，15V（0.1A）/5V（0.1A）/5V（0.2A）三路输出的隔离稳压电源方案。本方

案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

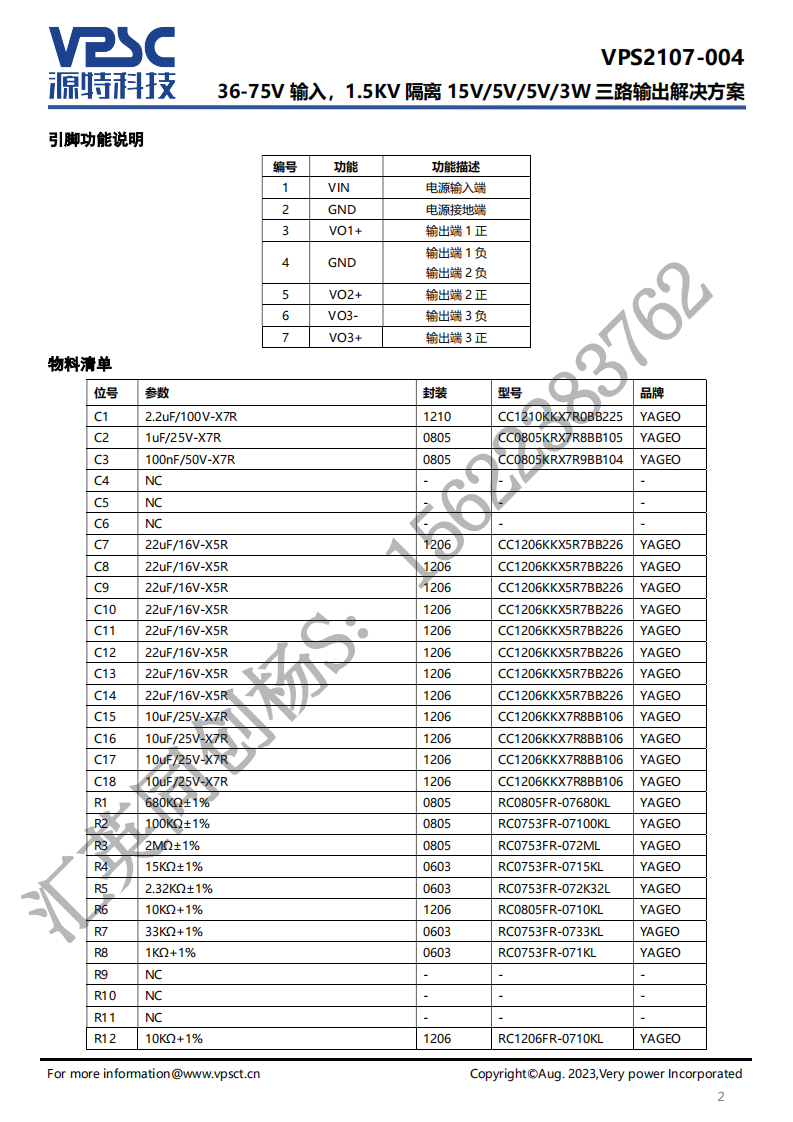

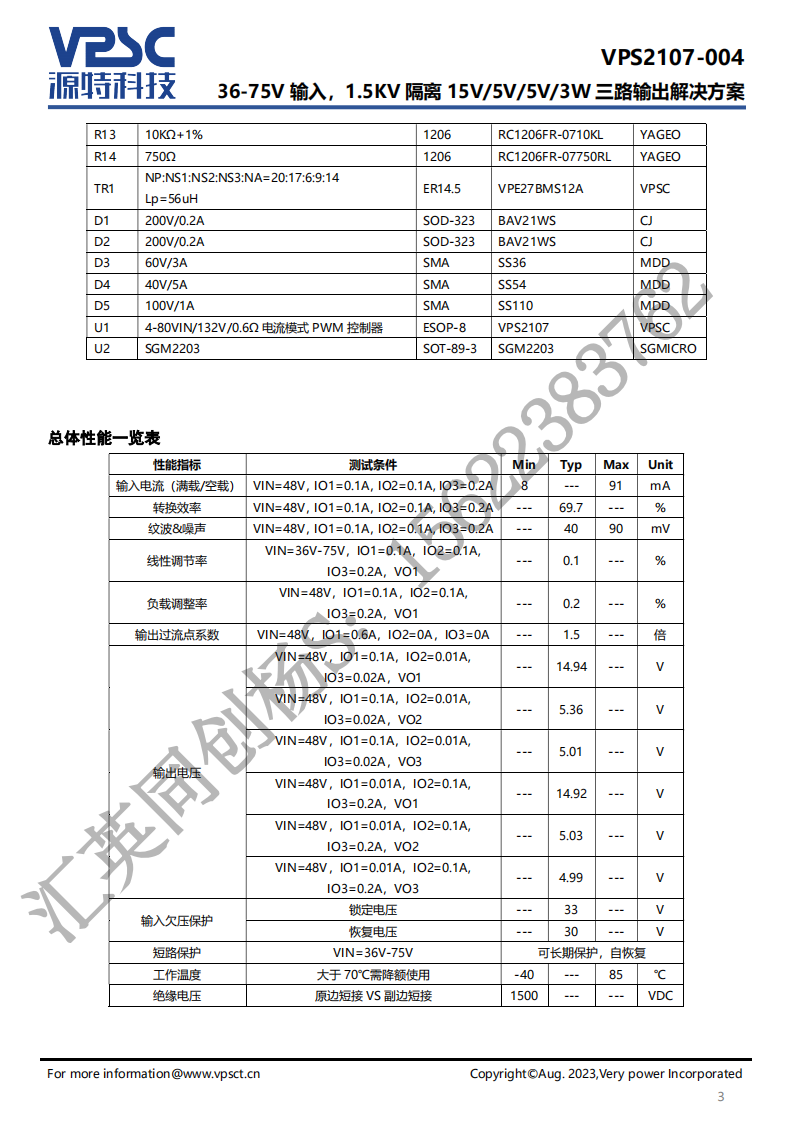

在线预览
