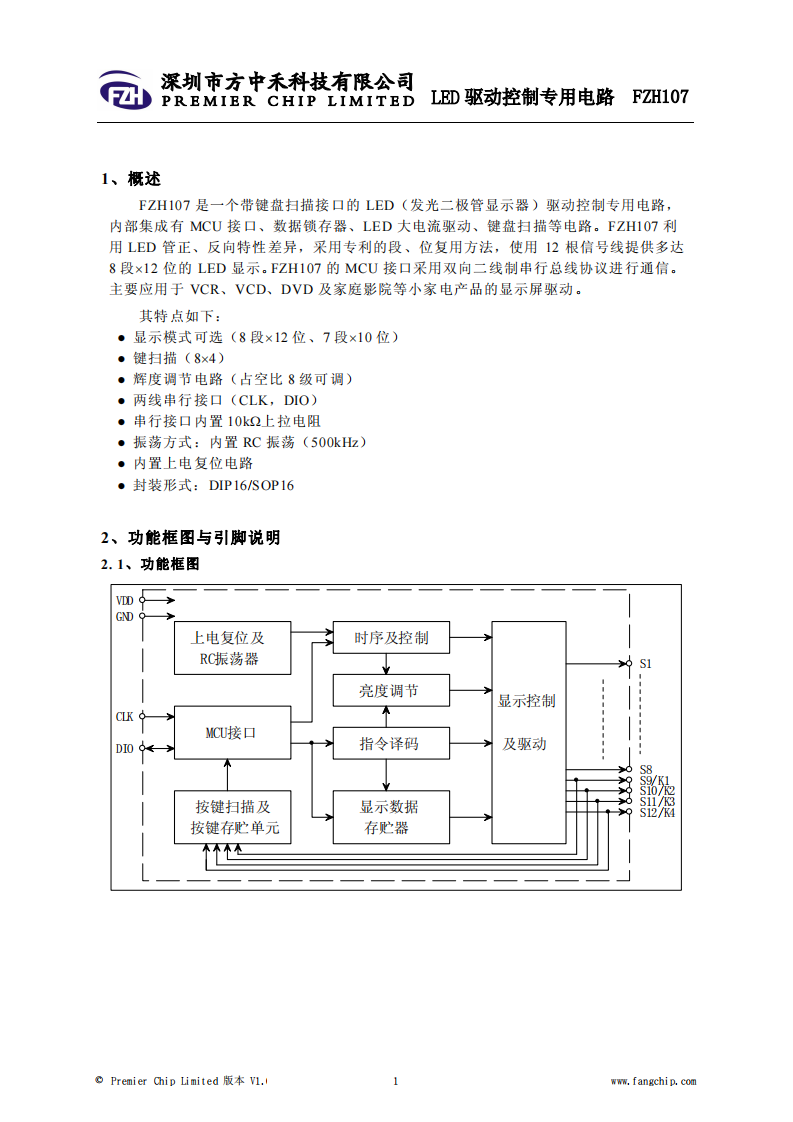

概述
型号：FZH107
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
FZH107 是一个带键盘扫描接口的 LED（发光二极管显示器）驱动控制专用电路，内部集成有 MCU 接口、数据锁存器、LED 大电流驱动、键盘扫描等电路。FZH107 利用 LED 管正、反向特性差异，采用专利的段、位复用方法，使用 12 根信号线提供多达8 段×12 位的 LED 显示。FZH107 的 MCU 接口采用双向二线制串行总线协议进行通信。 主要应用于 VCR、VCD、DVD 及家庭影院等小家电产品的显示屏驱动。
其特点如下：

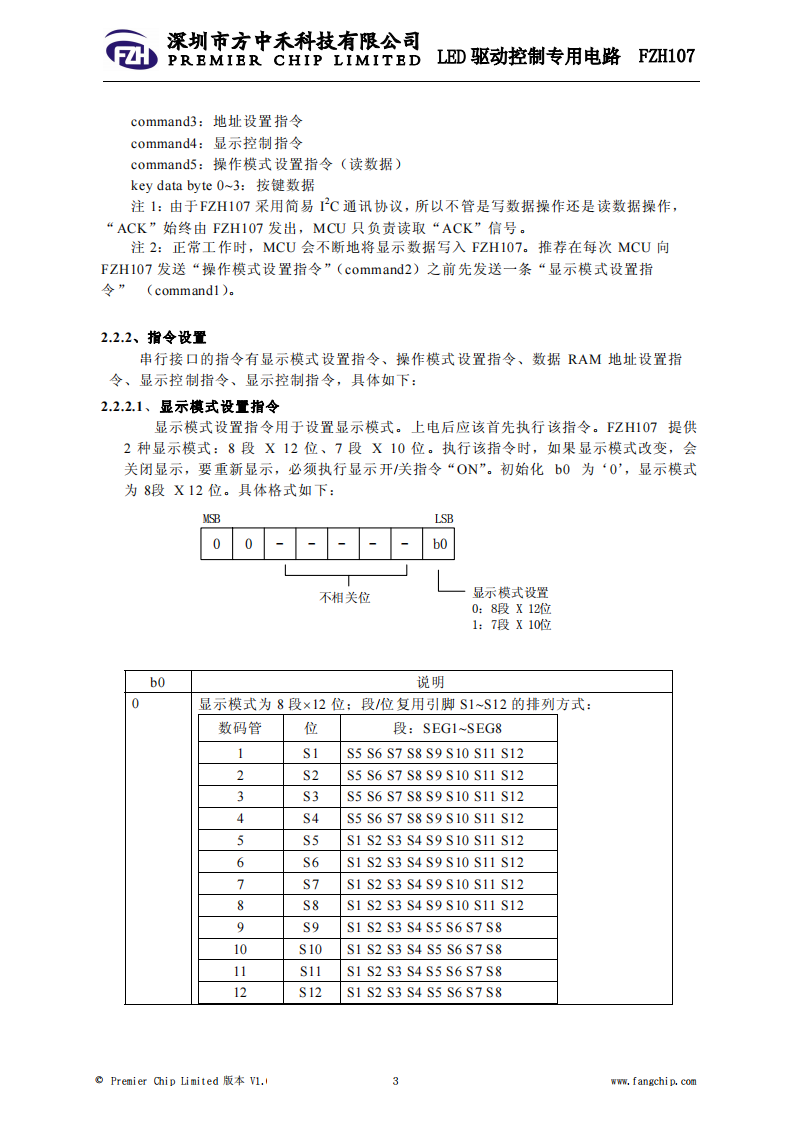

显示模式可选（8 段×12 位、7 段×10 位）
键扫描（8×4）
辉度调节电路（占空比 8 级可调）

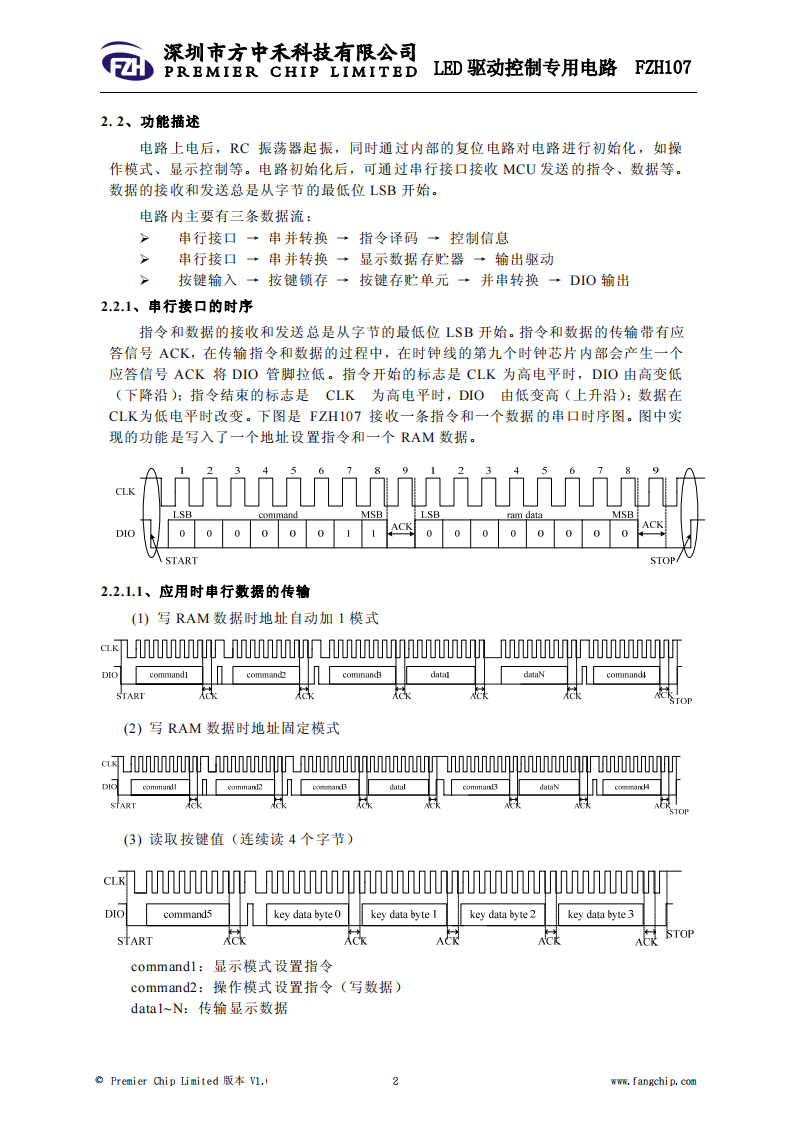

两线串行接口（CLK，DIO）
串行接口内置 10kΩ上拉电阻
振荡方式：内置 RC 振荡（500kHz）
内置上电复位电路
管脚排列
应用场景
影音设备：DVD/VCR状态显示屏
家电面板：微波炉定时器、空调温度显示
工业控制：简易仪表盘指示
