深圳市方中禾科技-LED驱动芯片-FZH120产品技术手册

型号：FZH120
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

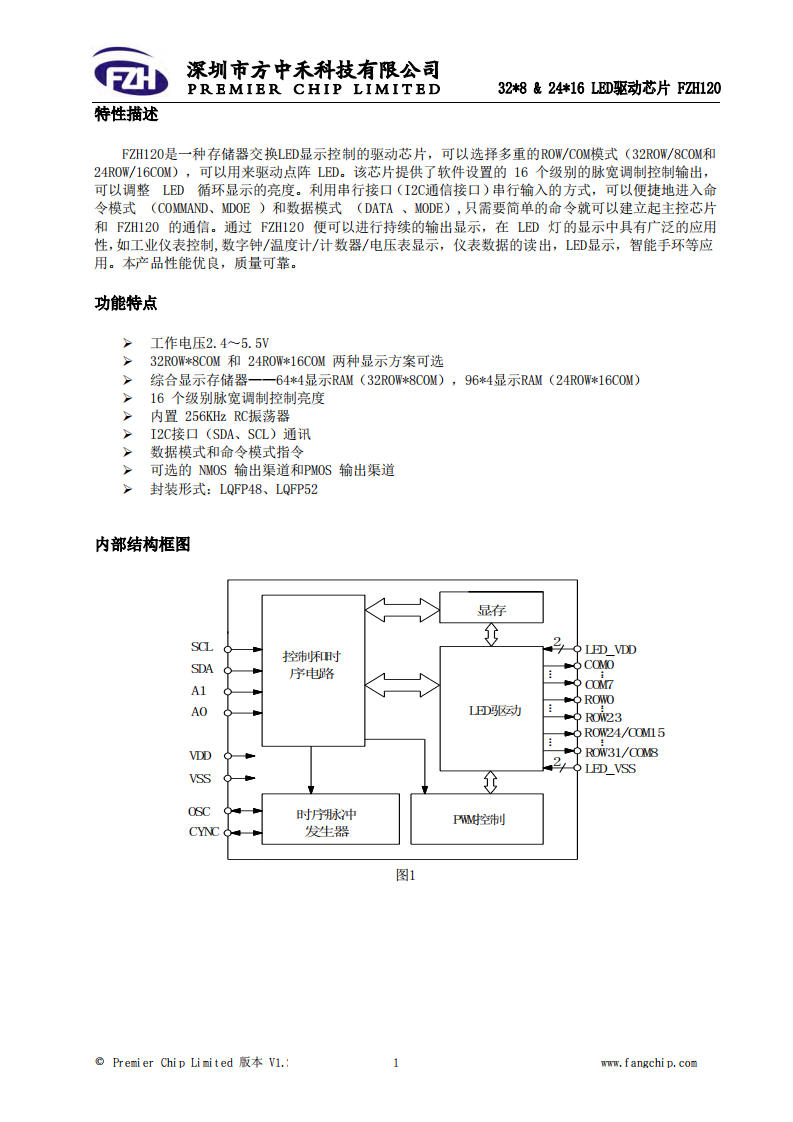

FZH120是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和 24ROW/16COM），可以用来驱动点阵 LED。该芯片提供了软件设置的 16 个级别的脉宽调制控制输出，可以调整 LED 循环显示的亮度。利用串行接口（I2C通信接口）串行输入的方式，可以便捷地进入命令模式 （COMMAND、MDOE ）和数据模式 （DATA 、MODE）,只需要简单的命令就可以建立起主控芯片和 FZH120 的通信。通过 FZH120 便可以进行持续的输出显示，在 LED 灯的显示中具有广泛的应用性，如工业仪表控制,数字钟/温度计/计数器/电压表显示，仪表数据的读出，LED显示，智能手环等应用。本产品性能优良，质量可靠。

主要特性

显示模式灵活

支持两种显示方案：

32行×8列（32ROW/8COM）

24行×16列（24ROW/16COM）

内置显示RAM：64×4位（32×8模式）或96×4位（24×16模式）。

亮度调节

16级PWM脉宽调制，支持动态亮度调节。

通信接口

I2C接口（SDA、SCL），支持多设备级联（最多4片），内置上拉电阻。

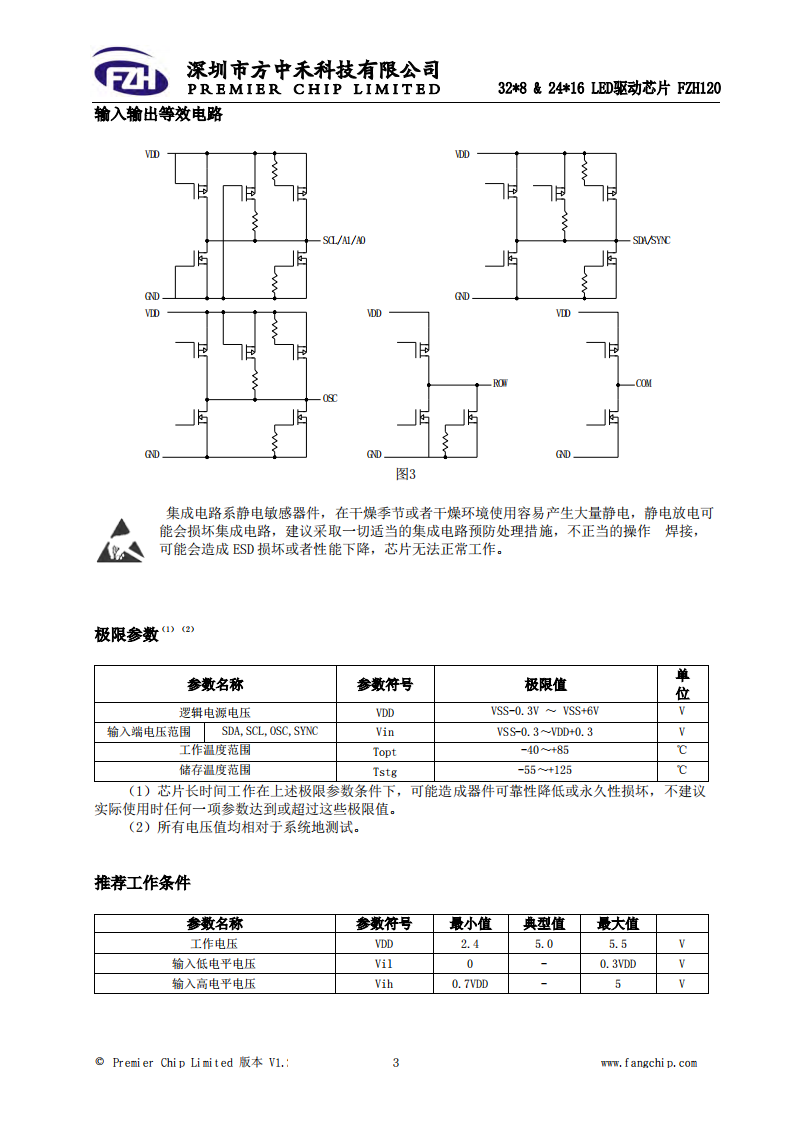

输出驱动能力

ROW端：拉电流70mA（最大），灌电流16mA（最大）。

COM端：拉电流60mA（最大），灌电流350mA（最大）。

支持NMOS/P-MOS输出配置，适应不同LED类型。

系统时钟

内置256kHz RC振荡器，支持外部时钟输入。

封装形式

LQFP48（仅支持24×8模式）

LQFP52（支持32×8和24×16模式）。

功能说明

显示控制

数据通过I2C接口写入显示RAM，直接映射到LED驱动输出。

支持闪烁功能（2Hz/1Hz/0.5Hz可调）。

级联操作

通过SYNC和OSC引脚实现多芯片同步，主从模式配置灵活。

亮度调节

通过PWM占空比控制亮度（1/16至16/16分级）。

指令集

支持命令模式和数据模式，通过I2C发送控制指令（如显示开关、亮度设置等）。

应用电路

典型连接：

VDD与LED_VDD建议共用5V电源，VSS与LED_VSS共地。

SDA/SCL需外接上拉电阻（典型值10kΩ）。

级联示例：

主芯片SYNC、OSC引脚连接从芯片对应引脚，地址位A1/A0区分设备。

封装与引脚

LQFP52引脚定义（关键引脚）：

ROW0-ROW3：行驱动输出（1-6, 8-13, 41-52脚）。

COM0-COM7：列驱动输出（22-24, 26-30脚）。

SDA/SCL：I2C数据/时钟线（16/17脚）。

总结

FZH120是一款高集成度、多功能的LED驱动芯片，适用于复杂点阵显示需求。其灵活的配置、强大的驱动能力和低功耗特性，使其成为工业显示和消费电子产品的理想选择。设计时需注意电源滤波和信号完整性，以确保稳定工作。
