深圳市方中禾科技-LED驱动芯片-FZH853产品技术手册

型号：FZH853
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

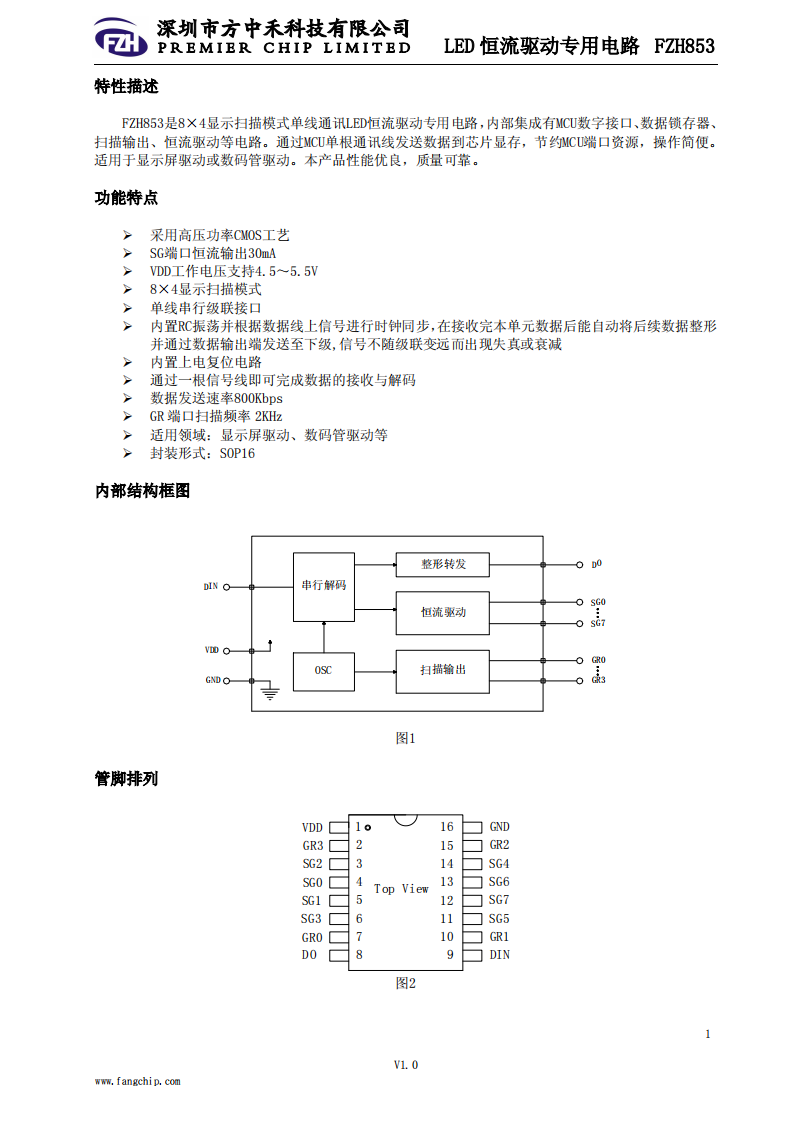

FZH853是8×4显示扫描模式单线通讯LED恒流驱动专用电路，内部集成有MCU数字接口、数据锁存器、扫描输出、恒流驱动等电路。通过MCU单根通讯线发送数据到芯片显存，节约MCU端口资源，操作简便。适用于显示屏驱动或数码管驱动。本产品性能优良，质量可靠。

主要特点

• 单线串行通信：通过单根数据线（DIN）实现数据接收与级联转发，支持高达800Kbps的传输速率。
• 恒流驱动：8个SG端口（SG0-SG7）提供30mA恒流输出，确保LED亮度一致。
• 扫描驱动：4个GR端口（GR0-GR3）支持拉电流扫描输出（160mA max），实现动态显示。
• 宽电压工作：5V~5.5V电源电压，兼容常见MCU系统。
• 内置功能：

• RC振荡器，支持数据同步整形，级联信号无衰减。
• 上电复位电路，简化初始化流程。
  • 封装形式：SOP16，紧凑设计，适合高密度PCB布局。

核心功能

数据通信协议

• 单线归零码：数据以25μs周期传输（0码：高电平400ns；1码：高电平800ns）。
• 复位信号：低电平持续≥200μs时，芯片复位并更新显示。
• 级联扩展：每颗芯片接收32bit数据后，通过DO转发后续数据，支持多芯片串联（见图5-6）。

显示控制

• 数据格式：32bit数据包（B0-B31）对应8段×4位的LED矩阵（见表1）。
  • B0-B7：GR0扫描时SG0-SG7的段数据。
  • B8-B15：GR1扫描时SG0-SG7的段数据，依此类推。
• 扫描频率：2kHz（周期500μs），消隐时间3.5~6.5μs，避免显示闪烁。

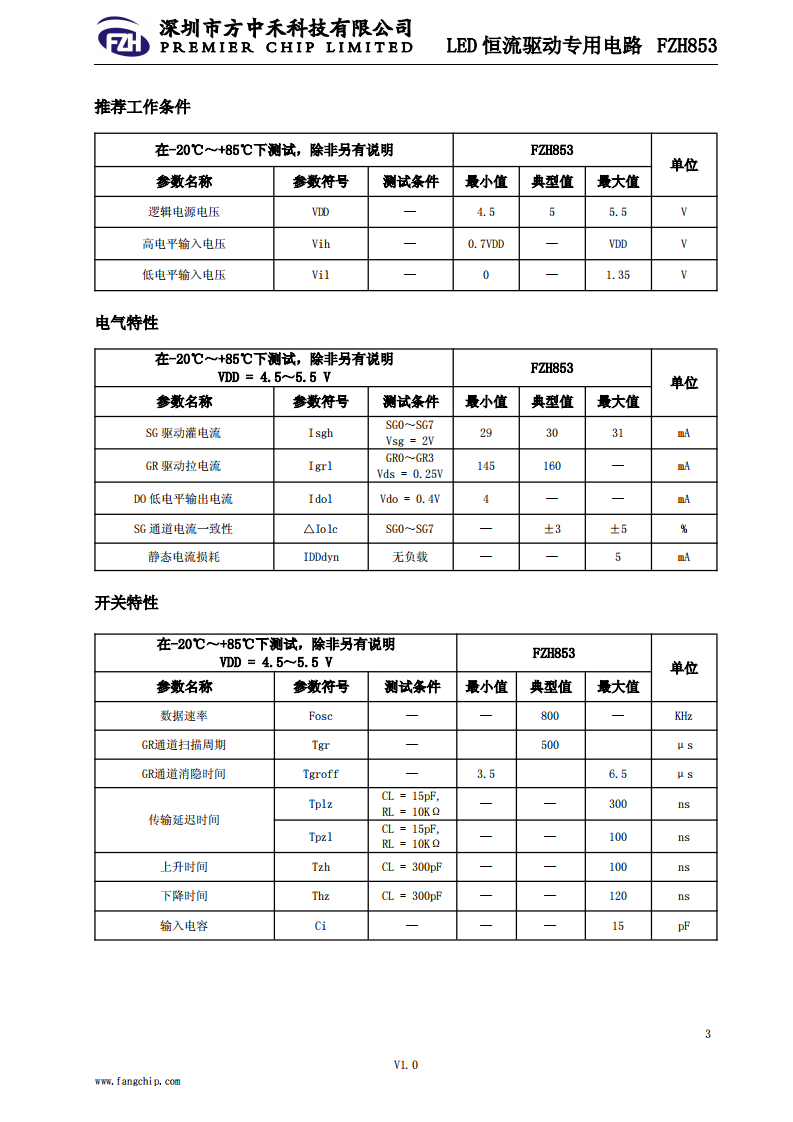

恒流特性

• SG端口恒流精度：±5%（通道间一致性±3%）。
• GR端口驱动能力：160mA（拉电流），支持高亮度LED驱动。

典型应用电路

级联连接

• 多颗FZH853通过DIN-DO串联，首尾引脚需加100Ω保护电阻（防静电干扰）。
• 每颗芯片的VDD/GND需就近放置1μF退耦电容（见图7）。

LED驱动示例

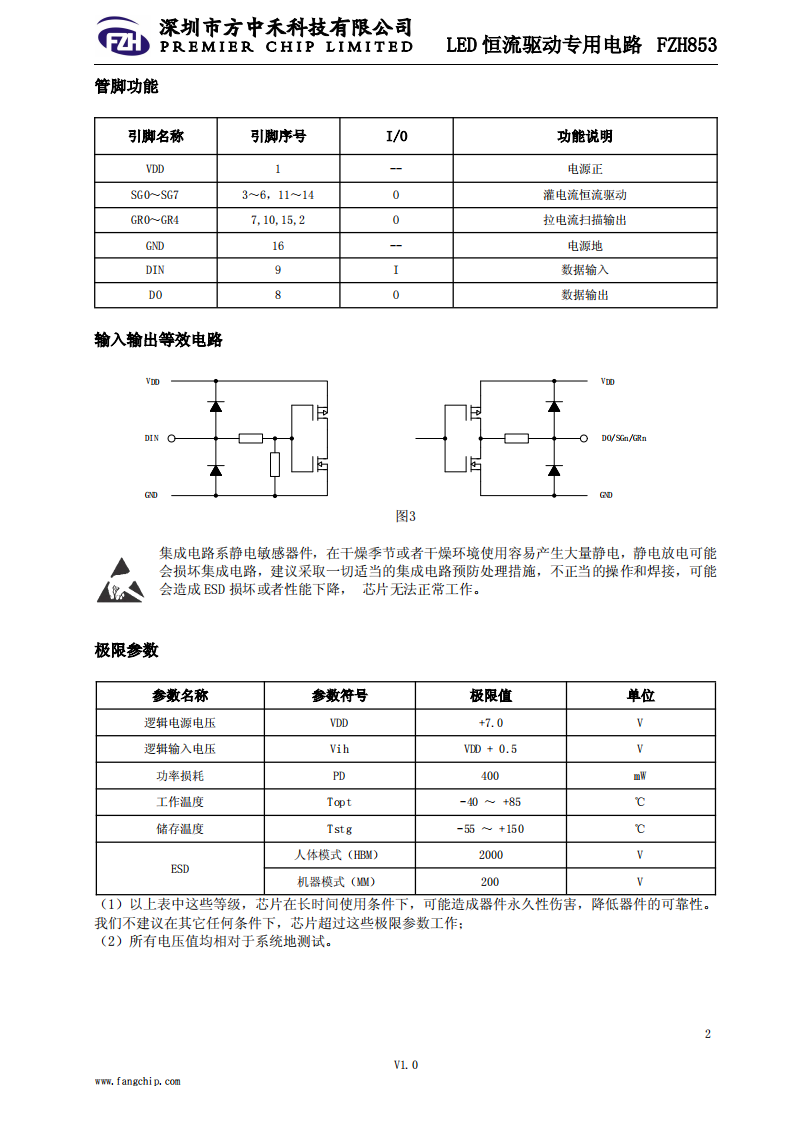

• 共阴数码管：SG端口接LED阳极，GR端口接位选阴极（见图3）。
• LED矩阵：SG驱动列，GR扫描行，实现动态显示。

优势总结

• 简化布线：单线通信减少MCU接口占用，适合复杂显示系统。
• 高可靠性：内置数据整形，级联信号无衰减，抗干扰强。
• 灵活配置：支持多芯片级联，扩展性强。

适用场景：工业仪表、广告屏、智能家居面板等需高精度LED驱动的领域。

如需进一步技术细节，可参考官方文档中的时序图（图4-6）和封装尺寸（SOP16机械规格）。
