深圳市方中禾科技-LED驱动芯片-FZH186产品技术手册

型号：FZH186
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

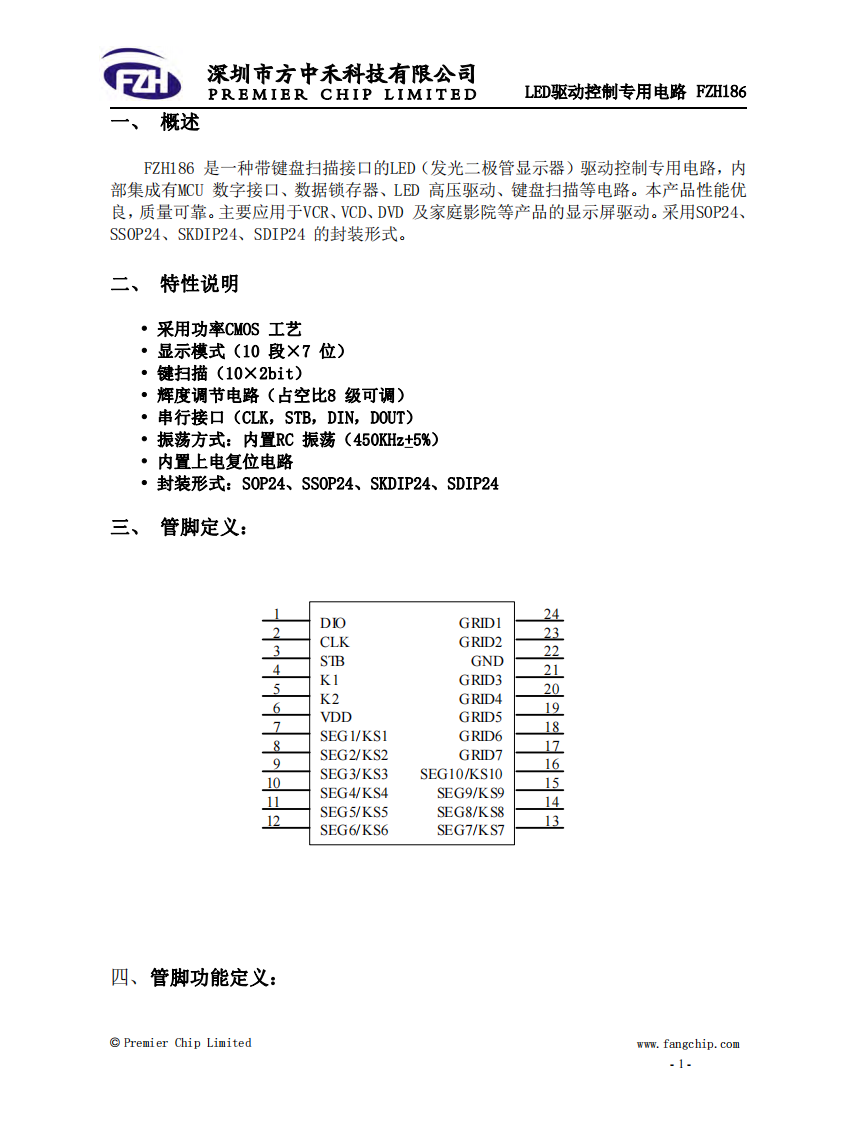

FZH186 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内

部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优

良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP24、

SSOP24、SKDIP24、SDIP24 的封装形式。

核心特性

工艺技术：功率CMOS工艺，低功耗设计。

显示模式：固定支持 10段×7位 LED显示。

键盘扫描：10×2矩阵扫描（10条SEG/KS线复用，2条K输入线）。

亮度调节：8级占空比可调（1/16～14/16脉冲宽度）。

通信接口：

串行接口：CLK（时钟）、STB（片选）、DIN/DOUT（数据输入/输出）。

内置RC振荡器（450kHz ±5%）。

其他：内置上电复位电路，工作电压 5V±10%。

关键功能模块

显示控制

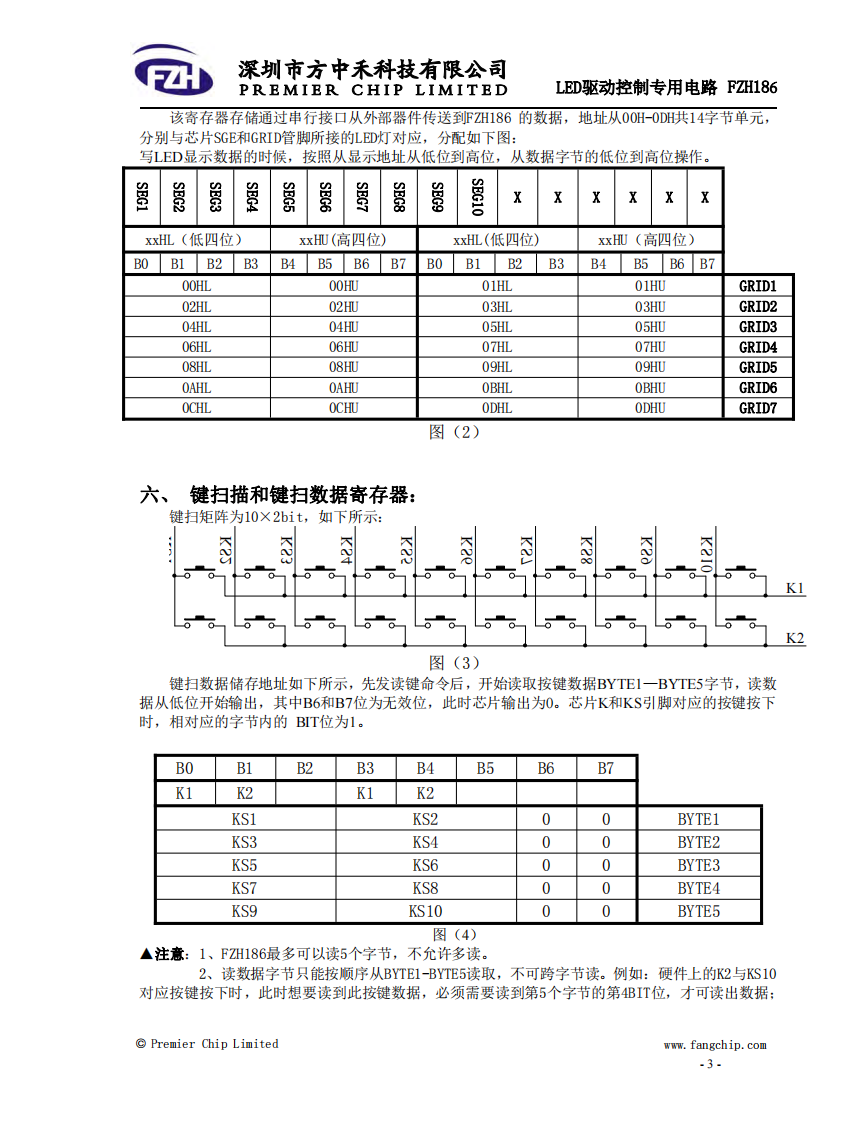

寄存器：14字节（00H-0DH），按低位到高位写入数据。

示例：共阴数码管显示“0”需向地址00H写入数据3FH。

引脚复用：

SEG1-SEG10：段输出（P管开漏，接LED阳极）。

GRID1-GRID7：位输出（N管开漏，接LED阴极）。

键盘扫描

扫描矩阵：10×2（SEG/KS线作为行，K1/K2作为列）。

数据读取：

通过5字节寄存器（BYTE1-BYTE5）存储键值，按键按下时对应BIT置1。

限制：必须按顺序读取，不支持跨字节操作（如K2+KS10需读BYTE5的B4位）。

指令系统

指令分类（通过B7、B6位区分）：

显示模式设置：固定为7位11段模式（指令码0x03）。

数据命令：读写显示寄存器或键扫数据（如读键扫指令0x42）。

地址命令：设置显示寄存器起始地址（00H-0DH）。

显示控制：开关显示及调节亮度（如开显示指令0x80）。

硬件设计要点

引脚连接：

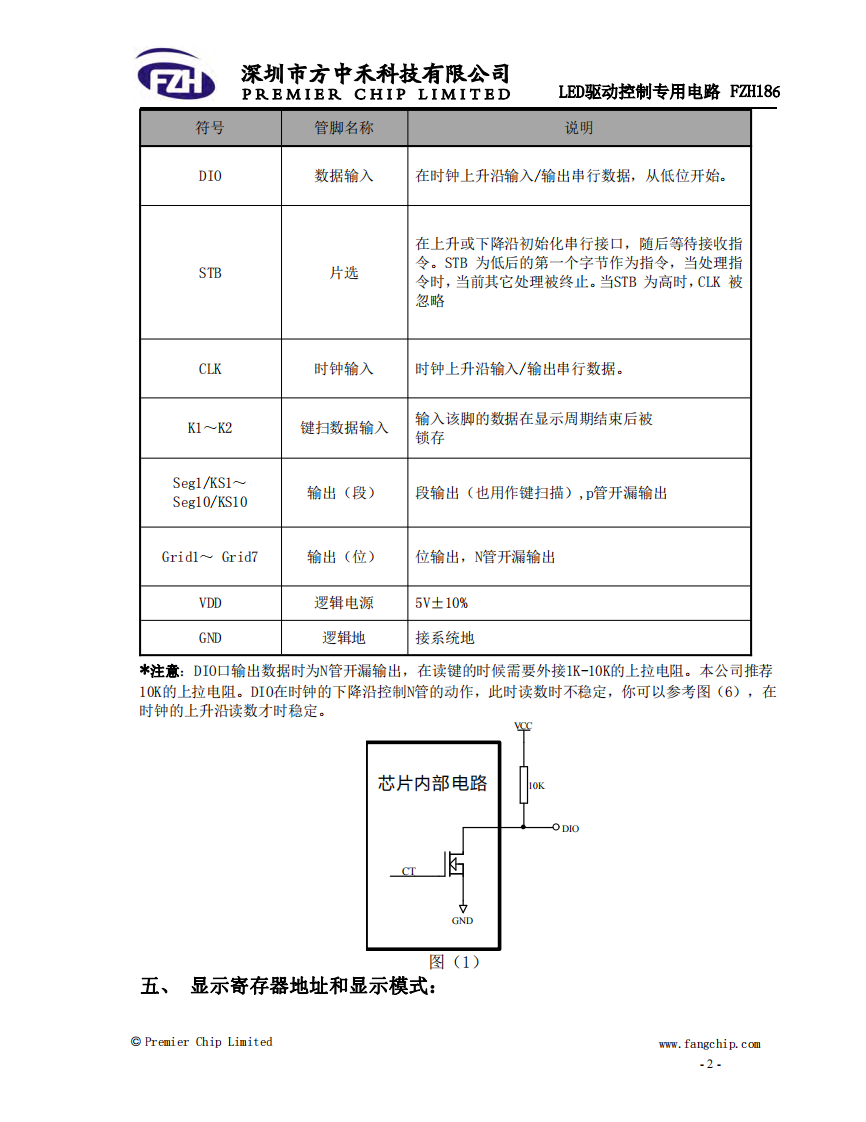

DIO：需外接10kΩ上拉电阻（N管开漏输出）。

抗干扰：VDD与GND间加滤波电容，CLK/STB/DIO串联100pF电容。

供电：推荐5V，确保LED驱动电压稳定（尤其蓝光LED需3V压降）。

典型应用电路

共阴连接：SEG→LED阳极，GRID→阴极。

共阳连接：GRID→阴极，SEG→阳极（需配置寄存器数据）。

注意事项

数据读取：在CLK上升沿读取DIO数据，下降沿不稳定。

复合键处理：

仅支持同一KS线的多键组合（如K1+K2+KS10）。

避免SEG线短路，可串联二极管隔离。

总结

FZH186是一款高集成度的LED驱动芯片，适用于中低复杂度显示与键盘扫描场景。其多封装选项和灵活的亮度调节功能，使其在消费电子中具有广泛适用性。设计时需注意信号稳定性和抗干扰措施。
